BYLink系统电源平台
这一平台采用可配置和可链接的器件组合，促进安全电源管理系统的设计。它将复杂的电源子系统简化为单一的智能解决方案。
安全系统基础芯片，低功耗，面向ASIL D系统

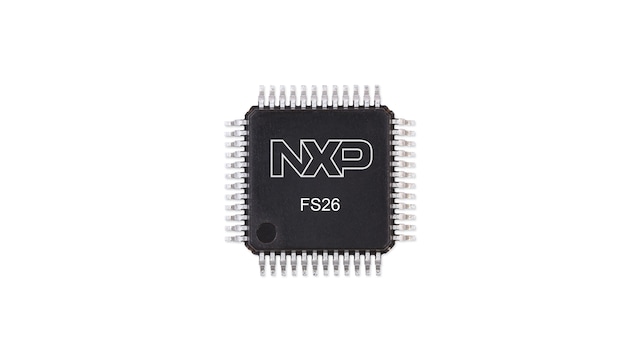

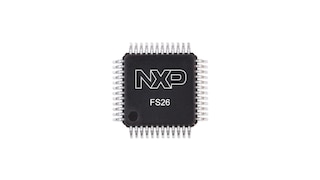

FS26系列汽车安全系统基础芯片(SBC)器件提供多种电源选择，可支持S32K3系列等入门级和中端安全微控制器。FS26器件还支持其他针对汽车电气化的微控制器，如动力总成、底盘、功能安全和低端网关应用。
FS26具有多个开关式稳压器以及LDO稳压器，可为微控制器、传感器、外设IC和通信接口供电。FS26为系统提供高精度电压基准，并为两个独立的电压跟踪调节器提供基准电压。此外，它还提供多种用于系统控制和诊断的功能，如模拟多路复用器、GPIO和可通过I/O、长时定时器或SPI通信选择触发的唤醒事件。
FS26符合ISO 26262标准，涵盖ASIL B和ASIL D安全等级。它具有多个故障安全型输出，是以安全为导向的系统分区的一个完整部分，同时具有新的按需潜在故障监测功能。
产品详情
特性
电源管理
- 最大DC输入电压为40V
- 借助其BOOST控制器进行严格的启动操作(3.2V电池)
- 低功耗关闭模式，睡眠电流非常低(典型值：30uA)
- 低功耗待机模式，VPRE激活。LDO1或LDO2可通过OTP配置选择激活(典型值：25uA)
- 多个开关式稳压器以及LDO稳压器，可为微控制器、传感器、外设IC和通信接口供电。
系统解决方案
- 可节省空间和降低复杂性的系统：LDT、AMUX、双跟踪器、Vref
- 长时定时器(LDT)可设置，用于系统关闭/唤醒控制
- 可选唤醒源：WAKE/GPIO引脚、LDT或SPI活动
功能安全
- 可扩展的产品组合，涵盖汽车安全等级ASIL B到ASIL D
- 在系统运行时启用潜在故障监测：按需ABIST
- 独立监测电路
- 微控制器监测专用接口
- Simple看门狗和Challenger看门狗功能
- 带潜在故障检测机制的安全输出(RSTB、FS0B、FS1B)
配置和支持
- 具有裸露焊盘的LQFP48引脚可优化散热管理
- 通过一次性编程(OTP)熔丝存储器进行永久器件定制
- 用于系统开发和评估的临时OTP模拟模式
- 可使用S32K3+FS26硬件和软件
对比表

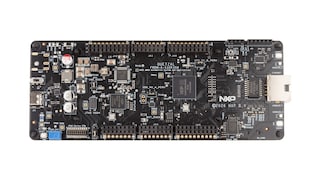

| 部件编号 | 说明 | OTP文件和报告 | 安全等级 | 封装 |
|---|---|---|---|---|
| MFS2613AMDA2AD MFS2613HMDA2AD | S32K3+FS26 EVB ASIL D S32K3X4EVB-Q257 | DA2报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2613AMDA3AD MFS2613HMDA3AD | S32K344 HVBMS参考设计 | DA3报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2613AMDA4AD MFS2613HMDA4AD | S32K3车身控制模块参考设计 | DA4报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2613AMDA6AD MFS2613HMDA6AD | S32K344 48V MC开发平台 | DA6报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2621AMDABAD MFS2621HMDABAD | AURIX TC38x、TC29x | DAB报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2613AMDDCAD MFS2613HMDDCAD | FS26+S32K324+SAJ1110+AG55X 5G T-BOX | DDC报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2633AMDALAD MFS2633HMDALAD | S32K3x8和S32K396 MCU连接 | DAL报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2633AMDE4AD MFS2633HMDE4AD | S32K396参考设计 | DE4报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2613AMDH3AD MFS2613HMDH3AD | S32K344 400V HVBMS参考设计(无VBST) | DH3报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2633AMDAHAD MFS2633HMDAHAD | S32K396 BMS参考设计 | DAH报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2633AMDAJAD MFS2633HMDAJAD | S32K358 400V和800V HVBMS参考设计 | DAJ报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2633AMDC3AD MFS2633HMDC3AD | S32K358 400V和800V HVBMS参考设计(无线) | DC3报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2633AMDAKAD MFS2633HMDAKAD | S32K358 400V和800V HVBMS参考设计(无VBST) | DAK报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2633AMDADAD MFS2633HMDADAD | 面向BMS和ZCU应用的RH850UA2x(VCORE=1.09V) | DAD报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2623AMDAEAD MFS2623HMDAEAD | 面向EPS、BMS、电机控制及DCDC应用的RH850C、RH850P或RH850F(VCORE=1.25V) | DAE报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2633AMDAMAD MFS2633HMDAMAD | 面向ADAS、智能座舱及3.3V应用的RH850UA2x(VCORE=1.09V) | DAM报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2613AMDAAAD MFS2613HMDAAAD | S32K3+FS26 14V/48V/HV BMS参考设计ASIL D安全等级 KITBMS_MTR_EVM | DAA报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2613AMDHKAD MFS2613HMDHKAD | S32K3+FS26 BMS达到ASIL D安全等级 | DHK报告、编程和配置文件 | ASIL D | HLQFP48 |
| MFS2633AMDB2AD MFS2633HMDB2AD | S32K3x8+FS26待机支持ASIL D智能座舱 | DB2报告、编程和配置文件 | ASIL D | HLQFP48 |
| SFS2600AMBEDAD SFS2600HMBEDAD | 面向娱乐中控应用的S32K148 | BED报告、编程和配置文件 | ASIL B | HLQFP48 |
| SFS2603AMBE6AD SFS2603HMBE6AD | 面向BMS应用的S32K324 | BE6报告、编程和配置文件 | ASIL B | HLQFP48 |
| SFS2613AMDDJAD SFS2613HMDDJAD | 面向BMS应用的S32K344 | DDJ报告、编程和配置文件 | ASIL D | HLQFP48 |
| SFS2613BMDFKAD SFS2613HMDFKAD | 面向BMS应用的S32K344 | DFK报告、编程和配置文件 | ASIL D | HLQFP48 |
| SFS2620AMBGBAD SFS2620HMBGBAD | 面向OBC应用的AM2634 | BGB报告、编程和配置文件 | ASIL B | HLQFP48 |
| SFS2623AMDF5AD SFS2623HMDF5AD | 面向BMS应用的TC377 | DF5报告、编程和配置文件 | ASIL D | HLQFP48 |
| SFS2631AMDDYAD SFS2631HMDDYAD | 面向逆变器应用的TC387 | DDY报告、编程和配置文件 | ASIL D | HLQFP48 |
| SFS2631AMDEXAD SFS2631HMDEXAD | 面向DC/DC应用的TC387 | DEX报告、编程和配置文件 | ASIL D | HLQFP48 |
| SFS2633AMDDZAD SFS2633HMDDZAD | 面向逆变器应用的TC377 | DDZ报告、编程和配置文件 | ASIL D | HLQFP48 |
| SFS2633AMDEPAD SFS2633HMDEPAD | 面向ADAS应用的RH850U2A | DEP报告、编程和配置文件 | ASIL D | HLQFP48 |
| SFS2633AMDEZAD SFS2633HMDEZAD | 面向BMS应用的S32K396 | DEZ报告、编程和配置文件 | ASIL D | HLQFP48 |
| SFS2633AMDFDAD SFS2633HMDFDAD | 面向ADAS应用的RH850U2A | DFD报告、编程和配置文件 | ASIL D | HLQFP48 |
| SFS2633AMDG6AD SFS2633HMDG6AD | 面向BMS应用的SPC58NH | DG6报告、编程和配置文件 | ASIL D | HLQFP48 |
相关产品
LPC551x/S1x: 基于Arm® Cortex®-M33的入门级微控制器系列
i.MX RT1170：1GHz跨界MCU，配备Arm® Cortex®内核
LPC550x/S0x：基于Arm® Cortex®-M33内核基准的微控制器系列
LPC552x/S2x：基于Arm® Cortex®-M33的主流微控制器系列

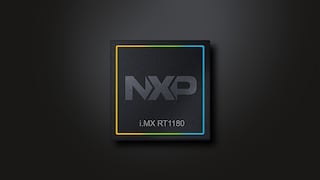

i.MX RT1180跨界MCU，带TSN交换机和EdgeLock®
