S32K389EVB-Q437汽车通用评估板

S32K389EVB-Q437 全新
正常供应

滚动图片以放大

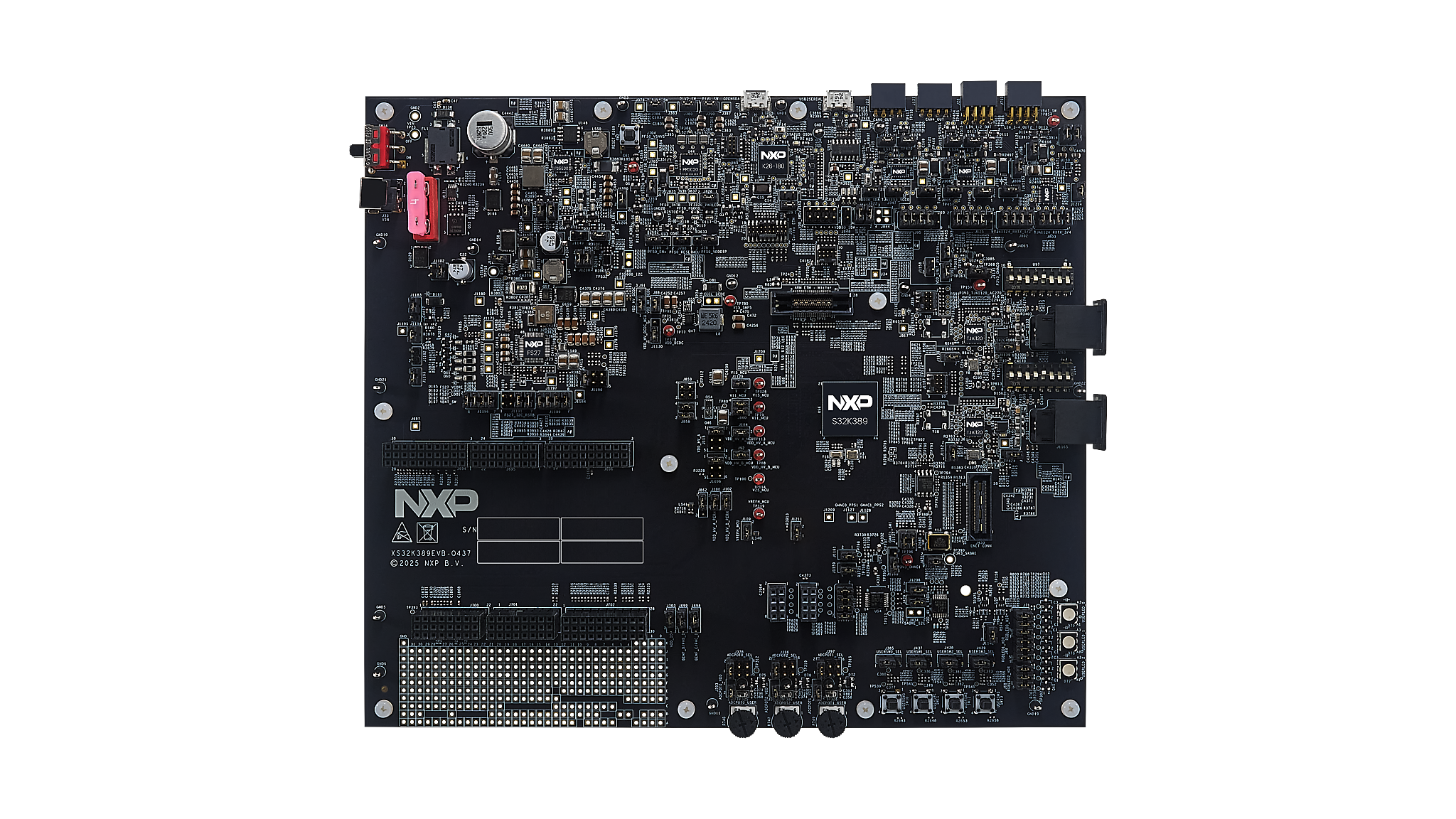

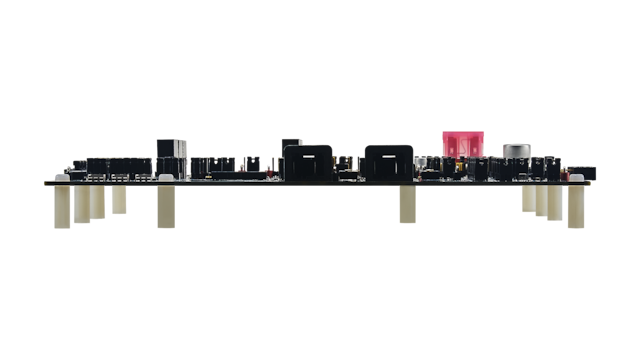

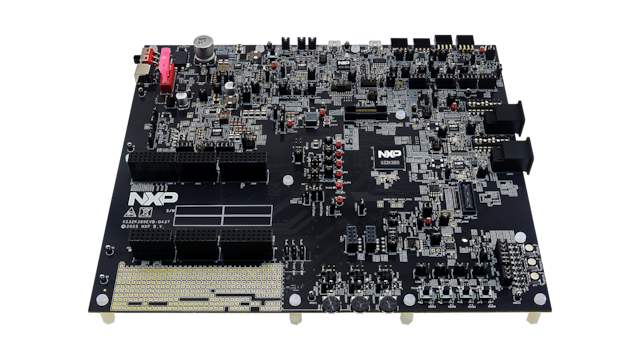

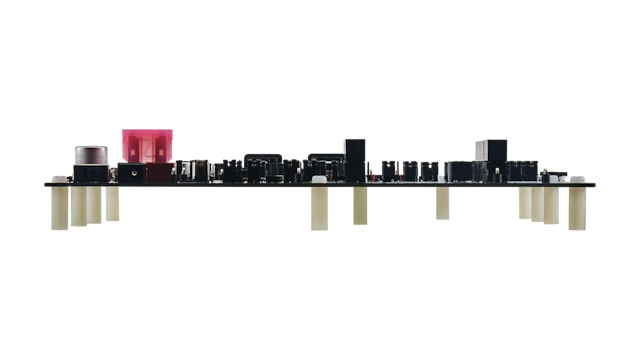

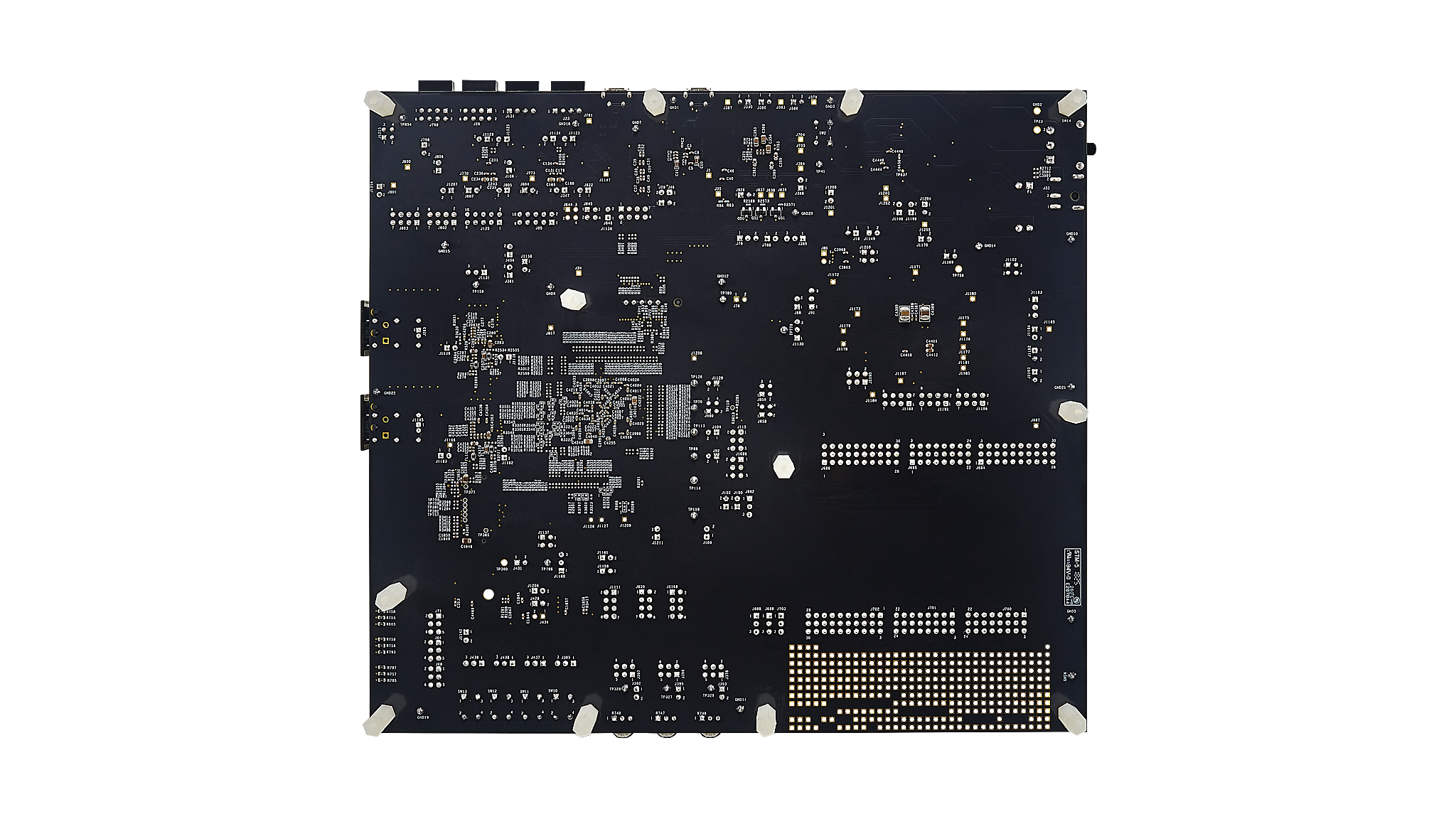

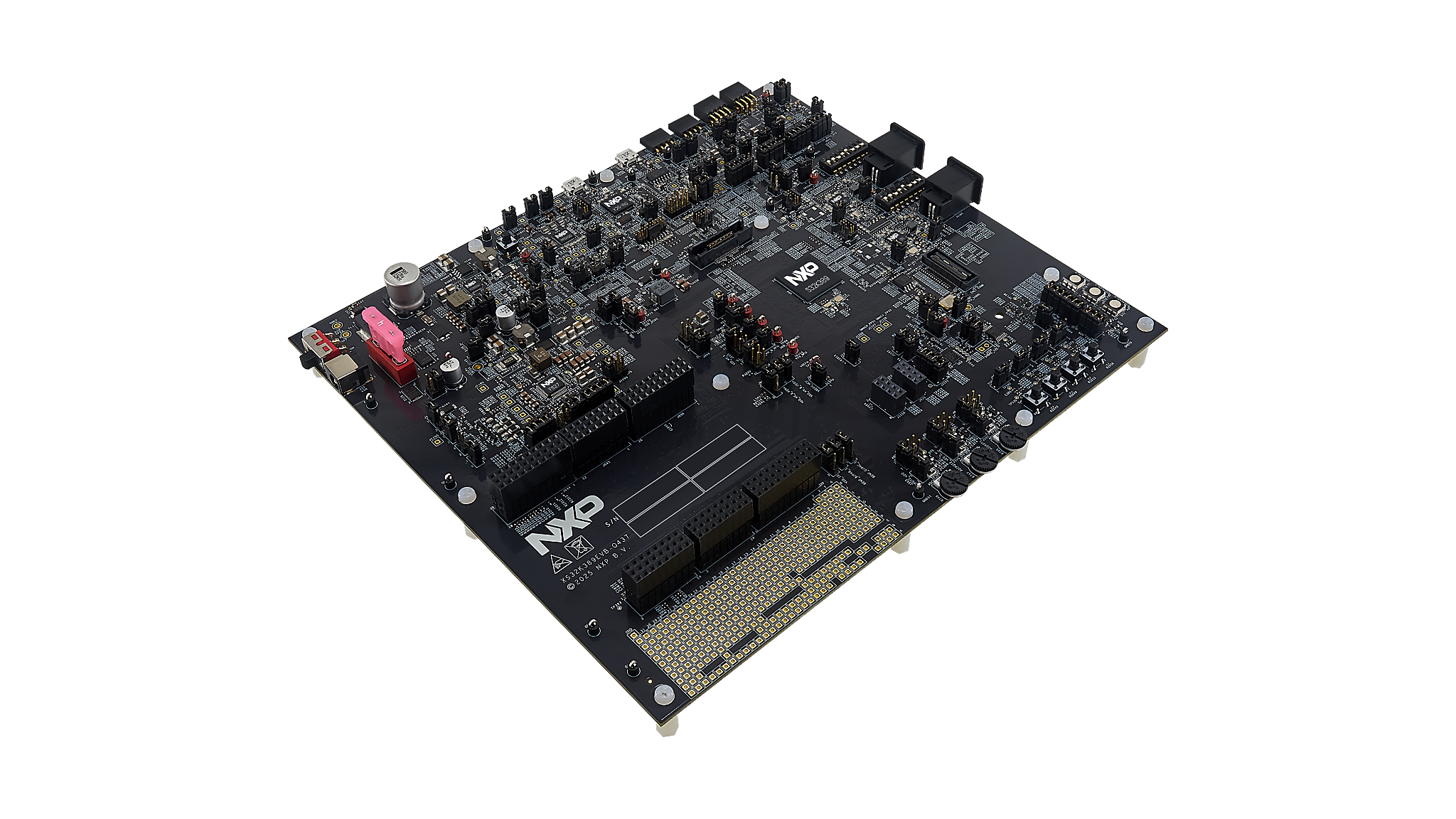

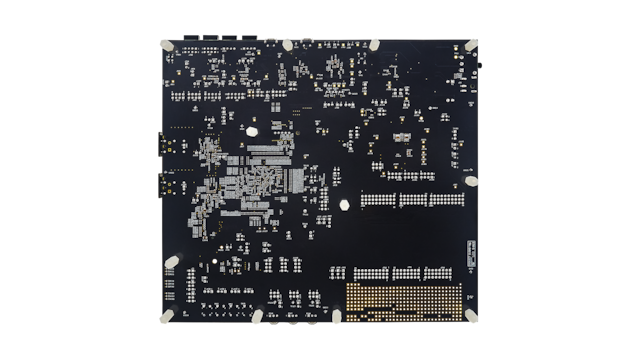

S32K389EVB-Q437是一款面向下一代汽车与工业应用(包括车身控制模块、区域/域控制器、I/O聚合器及电气化系统)的评估开发板。

该板基于采用437引脚MAPBGA封装的32位Arm® Cortex®-M7 S32K389 MCU，提供多核模式、HSE_B安全引擎、OTA支持，配备两个用于增强连接的千兆以太网接口，以及用于高性能网络的12个CAN FD通道。

S32K389拥有12MB闪存与2.3MB SRAM，为先进的软件定义汽车应用提供充足的存储空间。

该板采用兼容Arduino® UNO引脚布局的标准外形尺寸，可为高要求的汽车与工业解决方案实现快速原型设计和功能扩展。

框图

S32K389EVB-Q437评估板

S32K389EVB-Q437 Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

电源管理

12V/24V/48V SBC解决方案

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统
  • FS27: 面向ASIL D等级应用的12V/24V/48V安全系统基础芯片

5V PMIC解决方案

  • PF5020: 面向汽车应用的多通道(5通道)PMIC——4个高功率通道，1个低功率通道，符合ASIL B安全等级

接口

汽车以太网PHY

  • TJA1120: TJA1120，符合ASIL B标准的汽车以太网1000BASE-T1 PHY收发器

汽车LIN解决方案

  • TJA1124: 面向车载子网的4通道LIN主收发器

具有灵活数据传输速率的CAN

  • TJA144x: 汽车CAN FD收发器系列

CAN信号提升

  • TJA1463: 具有睡眠模式的CAN信号质量提升(SIC)收发器

特性

硬件接口

  • 电源开关
  • 两个用户RGB LED
  • 两个用户按钮
  • 两个ADC旋转电位计
  • I/O矩阵
  • USB连接器，用于OpenSDA
  • 连接以太网接口的SABRE连接器
  • 两个10/100/1000千兆以太网接口
  • 两个CAN/CANFD
  • 4个LIN
  • 3个LPSPI 20Mbps接口
  • JTAG连接器

软件支持

兼容性

  • 兼容Arduino UNO引脚布局，支持“Shield”扩展

接口

  • 板载CAN FD
  • LIN
  • 两个1Gb以太网
  • USB转UART
  • SPI

购买选项

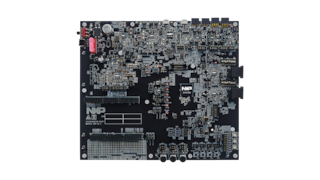

S32K389EVB-Q437-Image

点击展开

S32K389EVB-Q437
正常供应

S32K389EVB-Q437 Evaluation Board for Automotive General Purpose.

  • 处理: Arm® Cortex®-M7
$640.00 USD
现货 :6

正常情况下 1-2个工作日内发货
