i.MX RT1180跨界MCU，带TSN交换机和EdgeLock®

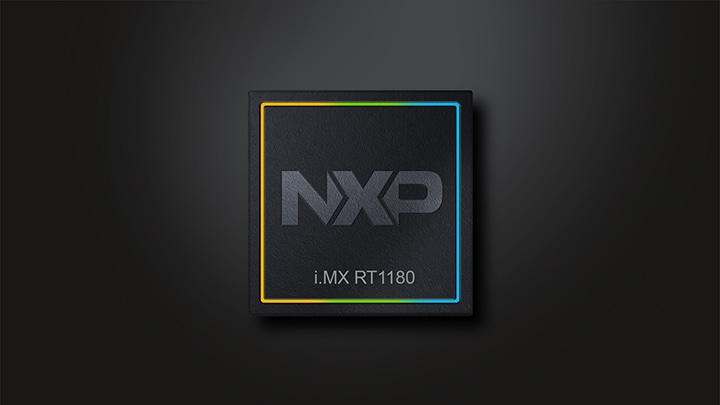

i.MX RT1180跨界MCU是双核实时微控制器(MCU)，采用Arm® Cortex®-M7和Arm® Cortex®M33内核，实现高性能和实时控制功能。i.MX RT1180集成了千兆时间敏感网络(TSN)交换机和EtherCAT SubDevice控制器，非常适合工业应用。
i.MX RT1180 CM7的运行频率高达800MHz，Arm Cortex-M33的运行频率高达300MHz，片上RAM为1.5MB。该系列支持多种协议，实现了实时以太网和工业4.0系统之间的通信桥接。i.MX RT1180还提供先进的信息安全，集成了EdgeLock®安全区域。
i.MX RT1180系列由MCUXpresso developer experience支持，其中包括SDK、IDE选项以及安全配置和配置工具，可实现快速开发。
产品详情
特性
多核处理
- 800MHz的Arm Cortex-M7和300MHz的Arm Cortex-M33
- 可选：单核Arm Cortex-M33
软件和工具
- MCUXpresso developer experience
- 选择IDE选项
- 引脚、时钟、外设、安全和存储器配置工具
- 安全编程和配置工具
- 软件开发套件(SDK)
- 支持Zephyr实时操作系统(RTOS)
- 支持工业协议
网络
- 恩智浦首款带有千兆时间敏感网络(TSN)交换机的实时微控制器支持多种协议，可在现有系统和工业4.0之间桥接通信。
- 实时工业以太网协议，如Profinet、Ethernet/IP、EtherCAT、CC-Link IE Field、HSR等。
- 符合工业自动化IEC 60802的最新一代TSN标准
- 基于TSN的协议，如OPC UA Pub-Sub、Profinet over TSN和CC Link IE TSN。
- 高达5Gbps的端口，包括TSN交换机(L2)上的4个端口和TSN端点控制器上的1个端口
- L2管理，具有先进的流量控制功能，包括端口计数器、过滤器等
先进的信息安全
- 恩智浦首款集成EdgeLock®安全区域的跨界MCU
- 预配置、自管理式自主安全子系统，降低了针对联网工业物联网应用的系统级稳健安全部署的复杂性。
- 为IEC 62443系统合规性提供组件级基础。
- 在具有安全启动、安全密钥机制和高性能加密的复杂网络系统中，满足信任根要求。
- 使用安全RTC和10个篡改引脚支持系统级物理篡改监测。
片上存储器
- 高达1.5MB的SRAM(受ECC保护)，带有面向Arm Cortex-M7的512KB TCM和面向Arm Cortex-M33的256KB TCM。
模拟
- 高速16位模数转换器
- 先进的定时器/PWM和Δ-∑解调器
温度和认证
- 扩展了工业工作温度范围(-40°C至125°C)
封装
- 289 MAPBGA，14x14mm，0.8mm间距
- 144 MAPBGA，10x10mm，0.8mm间距
相关产品
PF9453：适用于i.MX 91、i.MX 93和简单Linux平台的低功耗多轨PMIC
i.MX RT1160跨界MCU, 双核Arm®Cortex®-M7和Cortex-M4
i.MX RT1170：1GHz跨界MCU，配备Arm® Cortex®内核
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文档
快速参考恩智浦 文档类别
1-10 / 48 文件
紧凑列表
勘误表 (1)
-
IMXRT1180CCE Chip Errata[IMXRT1180CCE]
参考手册 (1)
-
i.MX RT1180 Reference Manual[IMXRT1180RM]
应用笔记 (33)
-
i.MX RT1180上的ADC的使用[AN14485]
-
i.MX RT118x Memory Benchmark[AN14496]
-
在i.MX RT1180中使用基于LPSPI的串行下载器选项[AN14393]
-
使用i.MX RT1180轻松实现ISA/IEC 62443-4-2合规[AN14318]
-
基于思博伦的RT1180的NETC性能测试[AN13827]
-
i.MX RT118x上的安全启动[AN14227]
-
i.MX RT1180 NETC性能测试的API接口优化[AN13841]
-
i.MX RT1180电源完整性仿真应用笔记[AN13516]
-
i.MX RT1180 信号完整性仿真应用笔记[AN13517]
-
如何在 OEM CLOSED 生命周期使能不同 memory 的执行权限[AN14168]
-
RT1180 时钟和低功耗特性[AN13847]
-
如何使能异步中断并唤醒系统[AN13792]
-
使能 NETC 模块中各种出入站包处理的代码示例[AN13842]
-
FlexIO模拟接口的时序参数调整[AN14284]
-
通过Overlay动态加载代码[AN14260]
-
使用QDC/ENC/Quad Timer等外设计算正交编码器的角度和速度[AN14254]
-
i.MX RT1xxx — 以太网功能和PHY连接[AN14251]
-
如何使用FlexSPI跟随器[AN14261]
-
i.MX RT1180 Boundary Scan 使用介绍[AN13840]
-
将i.MX RT1060 连接到 USB 4G 模块（RNDIS 模式）[AN13940]
应用笔记软件 (6)
-
Application Note Software for AN14861[AN14861SW]
-
Application Note Software for AN14168[AN14168SW]
-
Application note software for AN14284[AN14284SW]
-
Application Note Software for AN14260[AN14260SW]
-
Application note software for AN14261[AN14261SW]
-
Application note software for AN13940[AN13940SW]
快速参考指南 (1)
-

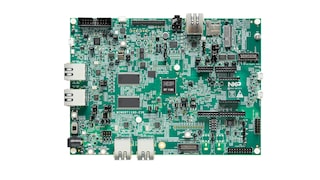

i.MX RT1180 EVK Quick Start Guide[IMXRT1180QSG]
数据手册 (1)
-
i.MX RT1180 Crossover Processors Data Sheet[IMXRT1180EC]
用户指南 (4)
简介 (1)
-
i.MX RT1180 MCU Family - Fact Sheet[IMXRT1180FAMFS]
