面向ASIL D等级应用的12V/24V/48V安全系统基础芯片
- 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

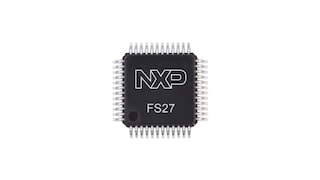

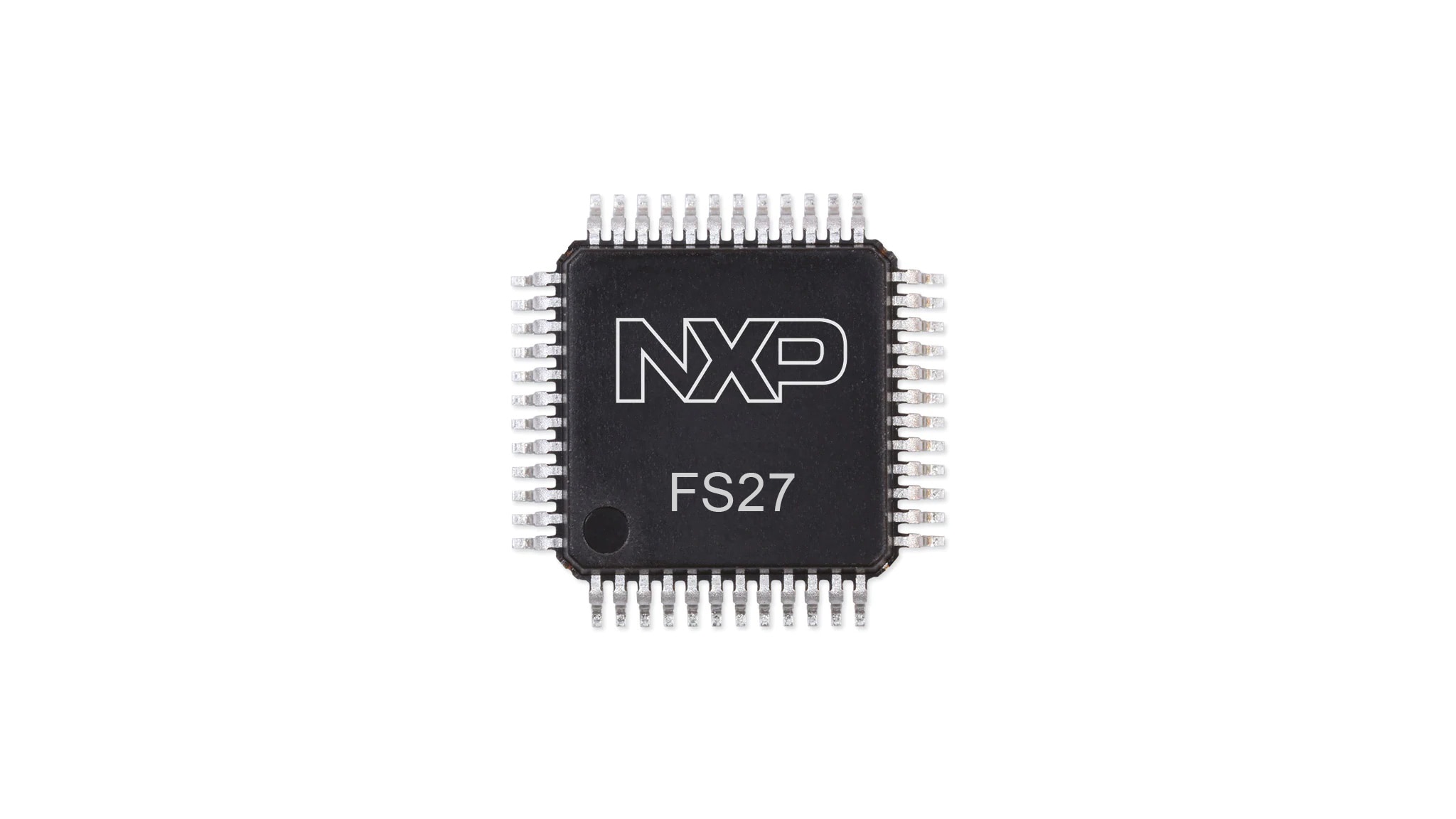

FS27汽车安全系统基础芯片(SBC)系列旨在支持入门级和中端安全28nm微控制器。FS27器件有多个电源，并能够灵活地与其他面向汽车电气化应用的微控制器协同工作。目标应用包括动力系统、底盘、功能安全和低端网关技术。
该系列包含多个版本，具备引脚兼容性和软件兼容性。这些版本支持符合汽车安全等级(ASIL) B或D的广泛应用，提供多种输出轨数量、输出电压设置、工作频率、上电顺序以及系统级集成功能选项。
FS27配备多个开关稳压器和低压差(LDO)稳压器，用于为微控制器、传感器、外设IC和通信接口供电。该器件为系统和两个独立的跟踪调节器提供提供高精度参考电压源。此外，FS27还具备多种系统控制与诊断功能，包括模拟多路复用器、通用输入/输出(GPIO)，以及基于I/O、长持续时间定时器、串行外设接口(SPI)或I²C间通信的可选唤醒事件。
FS27是遵从ISO26262标准开发的，配备带有多个故障安全输出的增强型安全功能，支持最新的按需潜在故障监测机制，可用于覆盖ASIL B与ASIL D安全等级的安全型系统分区方案。
产品详情
特性
电源管理
- 最大输入电压为70V DC，支持48V、24V或12V板网
- 前或后升压控制器可配置为5V至24V，支持200/450/2200kHz，外部LS NMOS
- 高达3.5A的专用内核电源(0.8V至5V)，为28nm处理器供电
- 低功耗关闭模式，睡眠电流极低(典型值：30uA)
- 低功耗待机模式，VPRE处于激活状态。LDO1或LDO2可通过OTP配置选择激活(典型值：25uA)
- 多个开关式稳压器以及LDO稳压器，可为微控制器、传感器、外设IC和通信接口供电。
系统解决方案
- 可节省空间和降低复杂性的系统：LDT、AMUX、双跟踪器、Vref
- 持续时间较长的定时器(LDT)可设置，用于系统关闭/唤醒控制
- 可选唤醒源：WAKE/GPIO引脚、LDT或SPI活动
功能安全
- 可扩展的产品组合，涵盖汽车安全等级ASIL B到ASIL D
- 在系统运行时启用潜在故障监测：按需ABIST
- 独立监测电路
- 微控制器监测专用接口
- Simple看门狗和Challenger看门狗功能
- 带潜在故障检测机制的安全输出(RSTB、FS0B/LIMP、FS1B)
配置和支持
- 具有裸露焊盘的LQFP48引脚可优化散热管理
- 通过一次性编程(OTP)熔丝存储器进行永久器件定制
- 用于系统开发和评估的临时OTP模拟模式
