集成稳压器的LIN收发器
TJA1028是一款集成了低压差稳压器的收发器，符合LIN 2.0/2.1/SAE J2602和ISO17987-4:2016 (12V)标准。
这款稳压器的最大输出电流为70mA，提供3.3V和5.0V两种版本。TJA1028便于开发本地互连网络(LIN)总线系统中的紧凑型节点。为支持可靠的设计，TJA1028提供强大的静电放电(ESD)性能且可在LIN总线上承受高电压。
为了使电流消耗最小化，TJA1028支持睡眠模式，在该模式中LIN收发器和稳压器电源关闭但同时仍具有通过LIN总线唤醒的能力。

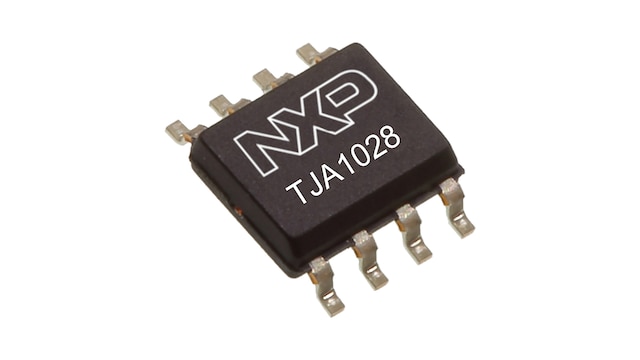

TJA1028提供SO8封装，且还提供3mm×3mm HVSON8封装使所需的板空间减少70%以上。此特点在板空间有限时极具价值。
产品详情
特性
主要特性
- 符合LIN2.0/2.1/2.2标准，符合SAE J2602标准。符合ISO17987-4:2016 (12V)标准(TJA1028A/B/C/D)
- 向下兼容LIN 1.3标准。
- 内部LIN响应器终端电阻
- 稳压器提供5V或3.3V、70mA能力
- 指定温度和电源范围内的稳压精度为2%
- 带有复位输出的稳压器输出欠压检测
- 稳压器可防接地短路
- 稳压器稳定使用陶瓷、钽和铝电解电容
- 稳健的ESD性能；LIN和VBAT引脚能够承受±8kV的ESD，符合IEC61000-4-2标准。
- 在汽车环境中对LIN和VBAT引脚提供抗瞬态保护(符合ISO7637标准)。
- LIN总线的漏电流极低，电池未连接时只有不到2μA。
- LIN引脚具有电池和接地短路保护
- 发送数据(TXD)主导超时功能
- 过热保护功能
- 电磁辐射(EME)极低
- 高电磁抗扰性(EMI)
- 45μA的典型待机模式电流
- 12μA的典型睡眠模式电流
- LIN总线唤醒功能与K线兼容
