S32K312EVB-Q172通用开发板

S32K312EVB-Q172 正常供应

滚动图片以放大

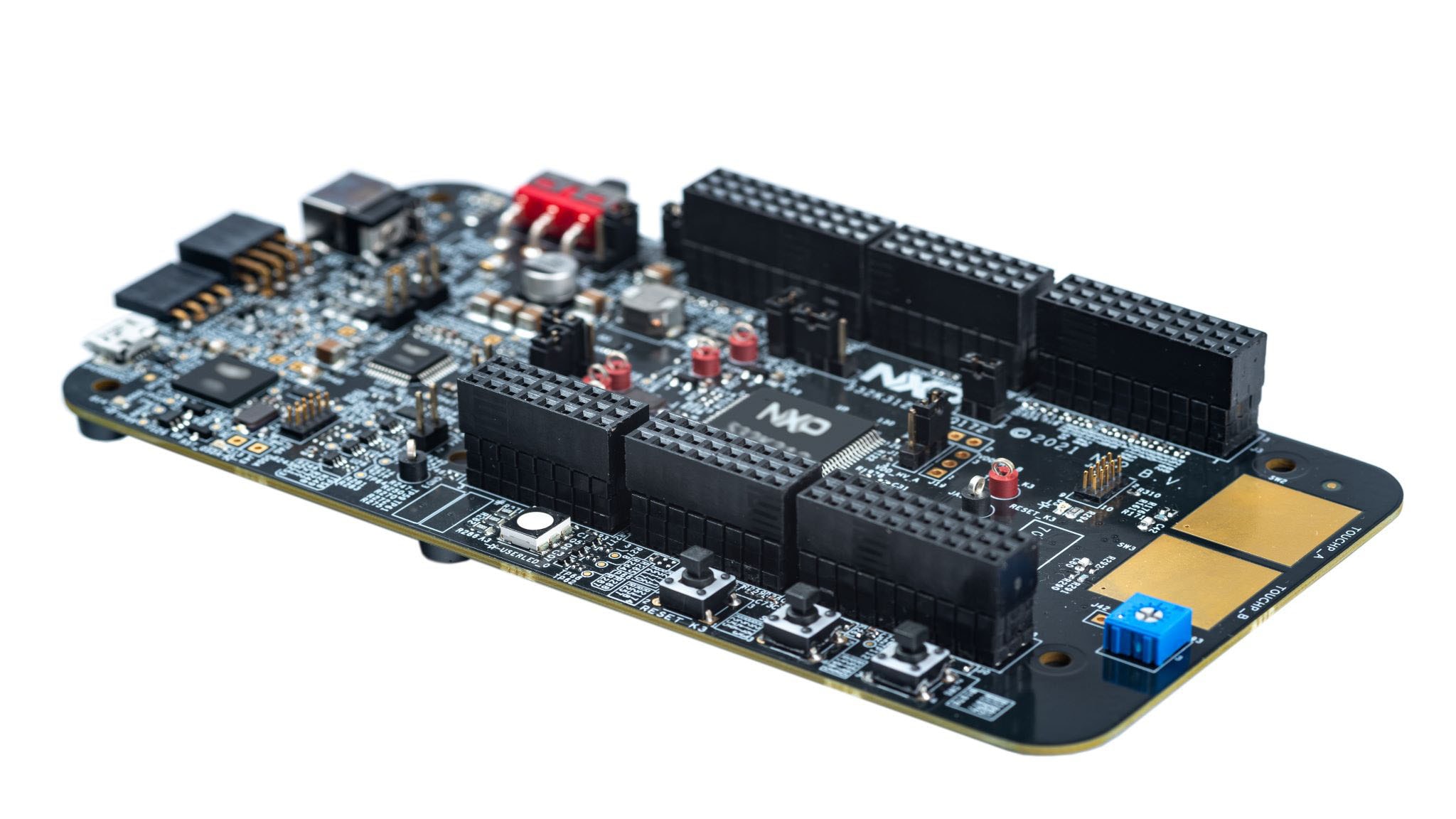

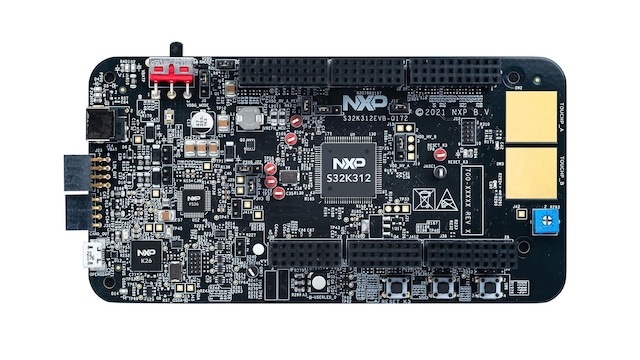

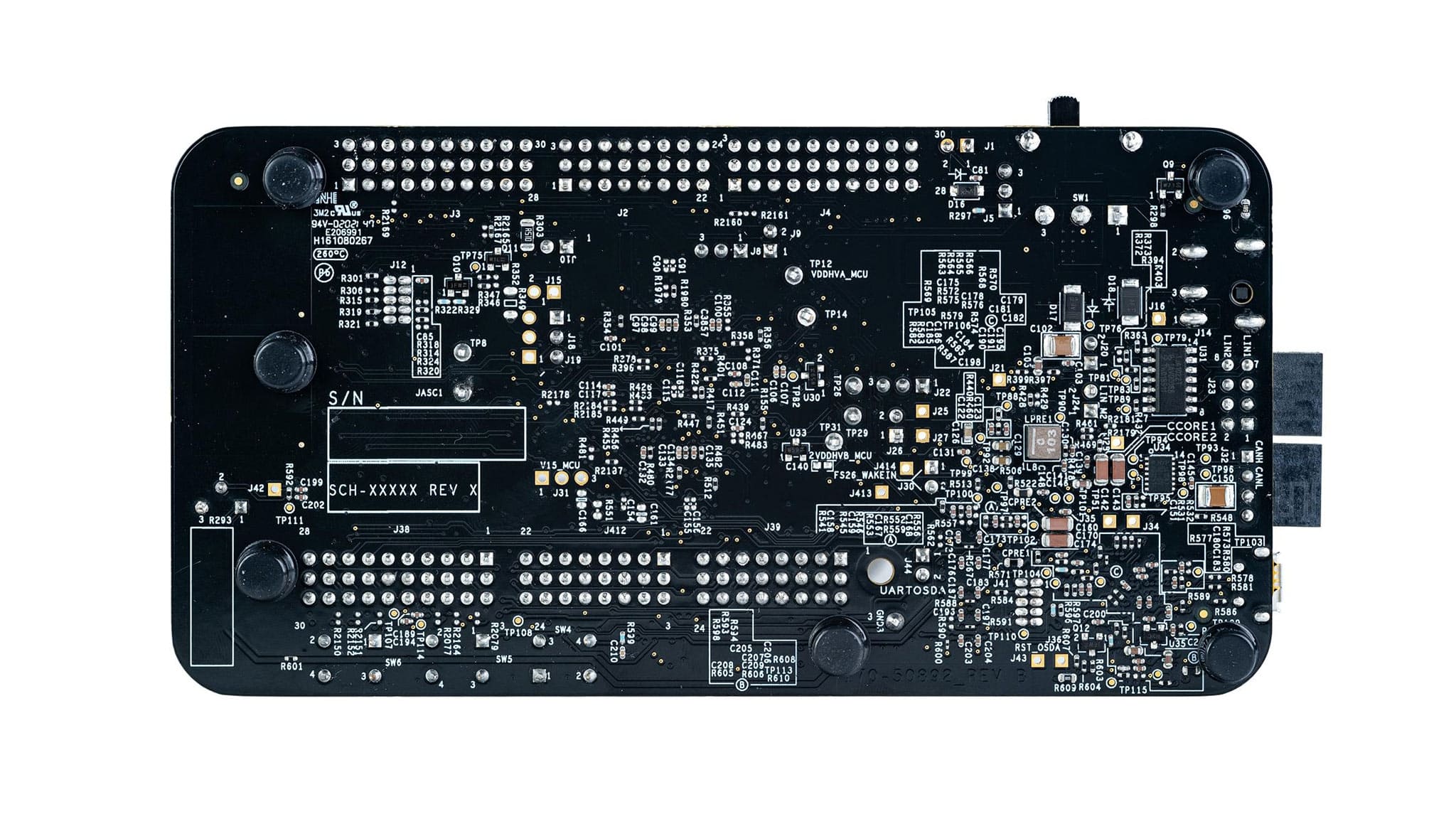

S32K312EVB-Q172是工业和汽车应用通用评估/开发板。

S32K312EVB-Q172基于采用172 MaxQFP封装的32位Arm®Cortex®-M7 S32K3 MCU，提供单核模式、HSE安全引擎、OTA支持、高级连接和低功耗模式。

S32K312EVB-Q172提供与Arduino® UNO引脚布局兼容的标准规格，为快速应用原型设计和演示提供了广泛的扩展板选项。

框图

选择框图:

S32K312EVB-Q172结构框图

S32K312EVB-Q172 Block Diagram

S32K3系列结构框图

S32K3 Family Features
获取框图PDF

支持的器件

接口

3.3V/5V IO CAN收发器

  • TJA1043: 具备待机和睡眠模式的高速CAN收发器

汽车LIN解决方案

  • TJA1022: 双LIN 2.2/SAE J2602收发器

电源管理

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

功能

硬件特性

  • 电源开关
  • MCU电压/电流测量
  • 用户RGB LED
  • 两个用户按钮
  • ADC旋转电位计
  • 两个触摸板电极

软件特性

兼容性

  • 兼容Arduino UNO引脚输出，支持“Shield”扩展

接口

  • 板载CAN-FD
  • 板载LIN
  • S32K3调试器的SWD/JTAG调试接口

支持工具

  • 免费的S32 Design Studio IDE(Eclipse、GCC和调试器)和S32配置工具(引脚、时钟、外设)，以及第三方编译器和调试器

购买选项

S32K312EVB-Q172-Image

点击展开

  • S32K312EVB-Q172
    正常供应

  • S32K312EVB-Q172 Evaluation and Development Board for General-Purpose Industrial and Automotive applications.

  • 套件内含物

    • S32K312EVB-Q172评估板
    • 不包括线缆和连接器
  • $219.00 USD
  • 数量为 1
    • 供货情况: 现货
    • 库存: 55
    • 配送: 正常情况下 1-2个工作日内发货
加入购物车
从分销商处购买
