FS26安全SBC编程插座板

KITFS26SKTEVM 正常供应

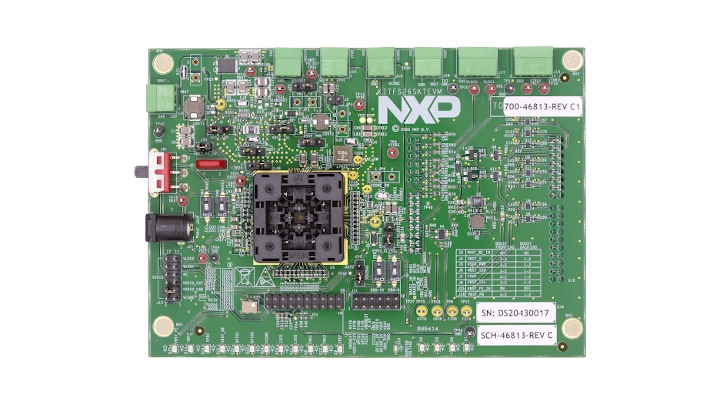

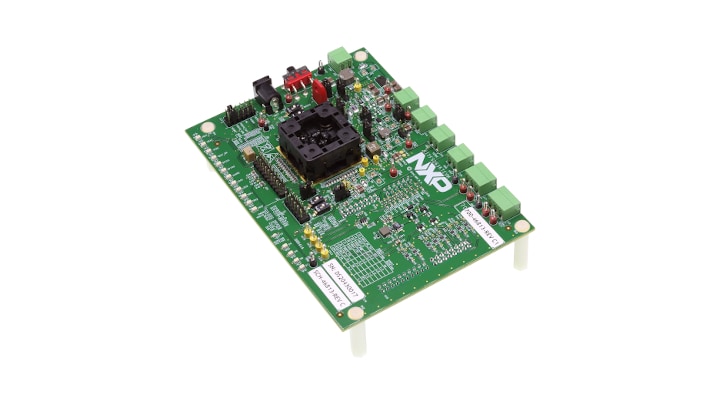

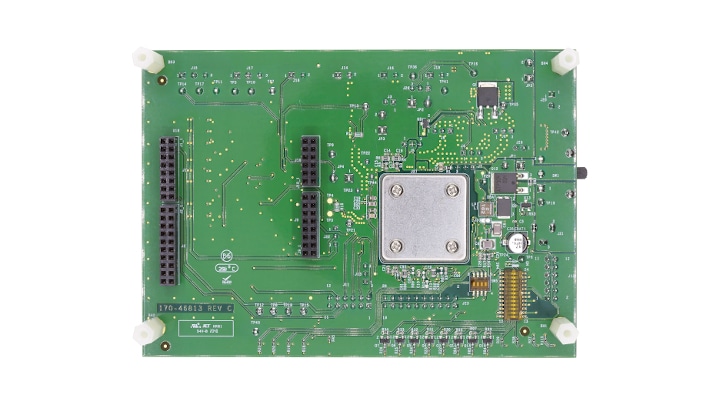

滚动图片以放大

KITFS26SKTEVM借助QFN48插座，可轻松为客户配置FS26设备系列。连接到板上的KL25Z Freedom与FS26 NXP GUI软件结合使用，可以完全配置和控制FS26 SBC。它面向12V汽车应用。

这些器件可以很容易地放置在插座上，并随时支持OTP仿真、功能测试或对OTP（一次性编程）熔丝进行编程。

支持的器件

电源管理

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

功能

连接

  • FRDM-KL25Z MCU插拔允许USB连接，以便轻松连接到软件图形用户界面(访问SPI总线、IOS、安全输出、调试、AMUX、调节器)USB连接，用于寄存器访问、OTP仿真和熔丝

电源管理

  • VBAT电源连接器(插孔和Phoenix)
  • VPRE输出电压：3.3V至6.5V，电流为1.5A
  • VBOOST以独立模式或前端拓扑支持电池启动配置文件
  • VCORE输出电压：0.8V至3.3V，电流为1.6A
  • LDO1和LDO2，3.3V或5.0V，高达400mA
  • VTRK1和VTRK2，3.3V或5.0V，高达150mA
  • VREF精度调节器，用于外部ADC参考

通用规格

  • FS0B, FS1b外部安全引脚

支持

  • 调试模式访问
  • 手动或自动OTP熔丝编程
  • 接头支持轻松接入数字信号
  • 可轻松配置前端和后端电源拓扑

组件

  • 指示信号或稳压器状态的LED
  • 测试外部VMON的模拟可变电阻器
  • LQF48非焊接插座，可对多个器件进行功能测试和编程。由于插座原因，所有输出电流应限制为最大值1A。

购买选项

KITFS26SKTEVM-Image

点击展开

KITFS26SKTEVM
正常供应

FS26 Safety SBC Programming Socket Board.

    $507.44 USD
    现货 :13

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
