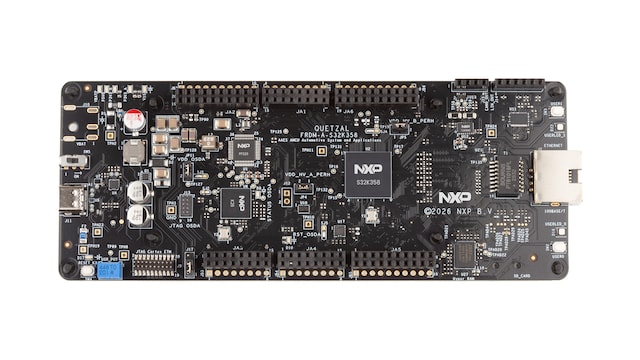

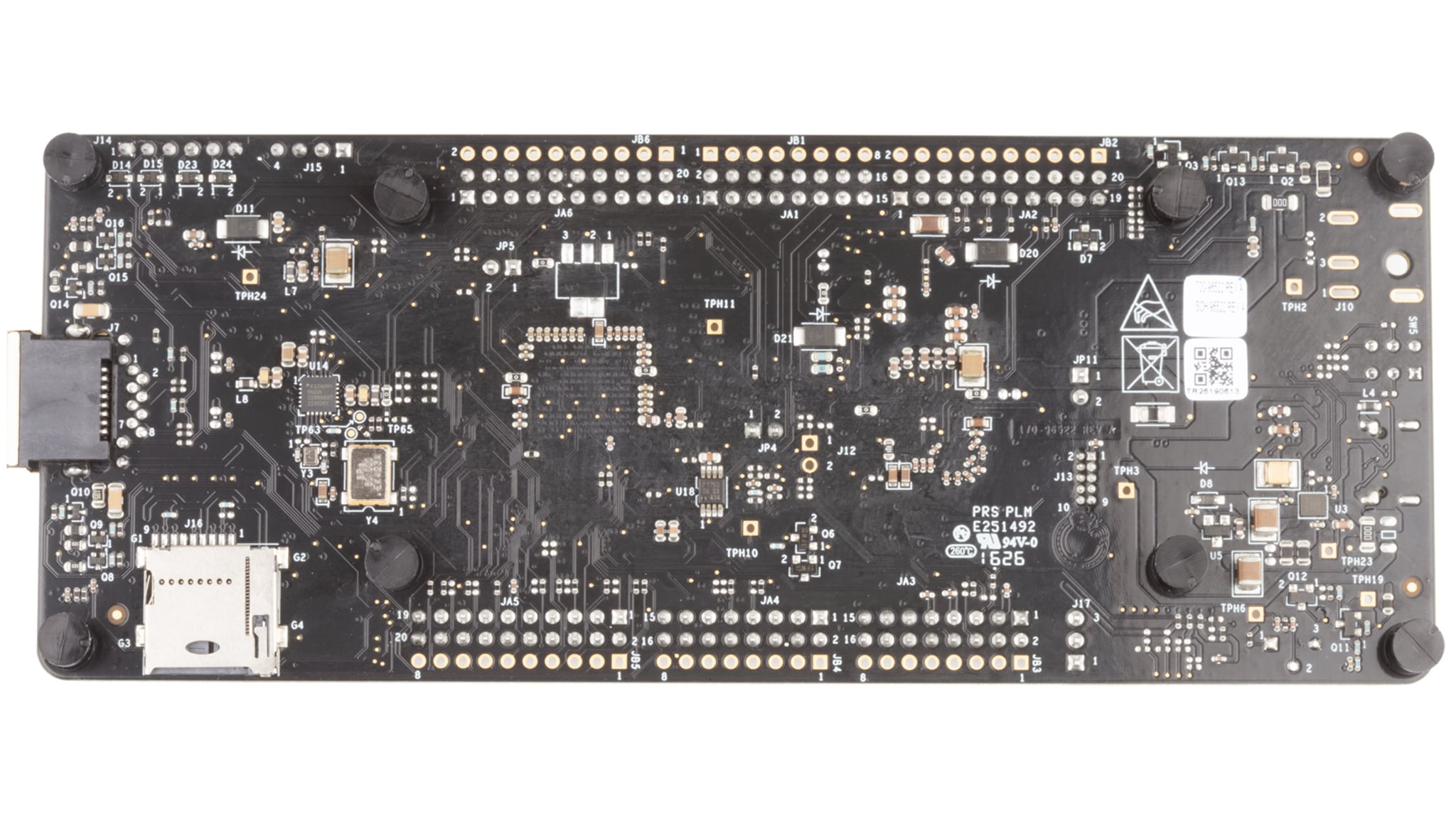

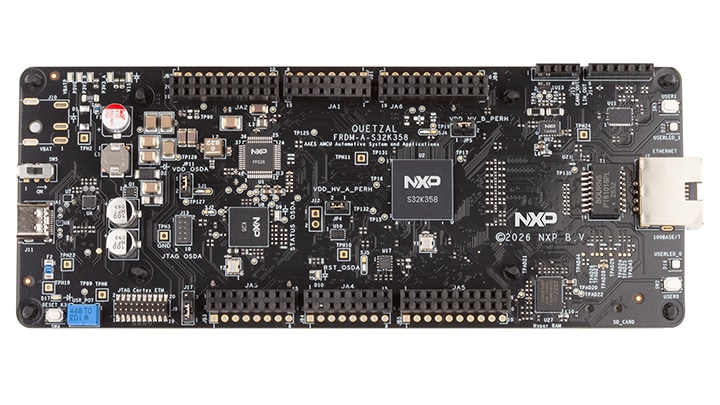

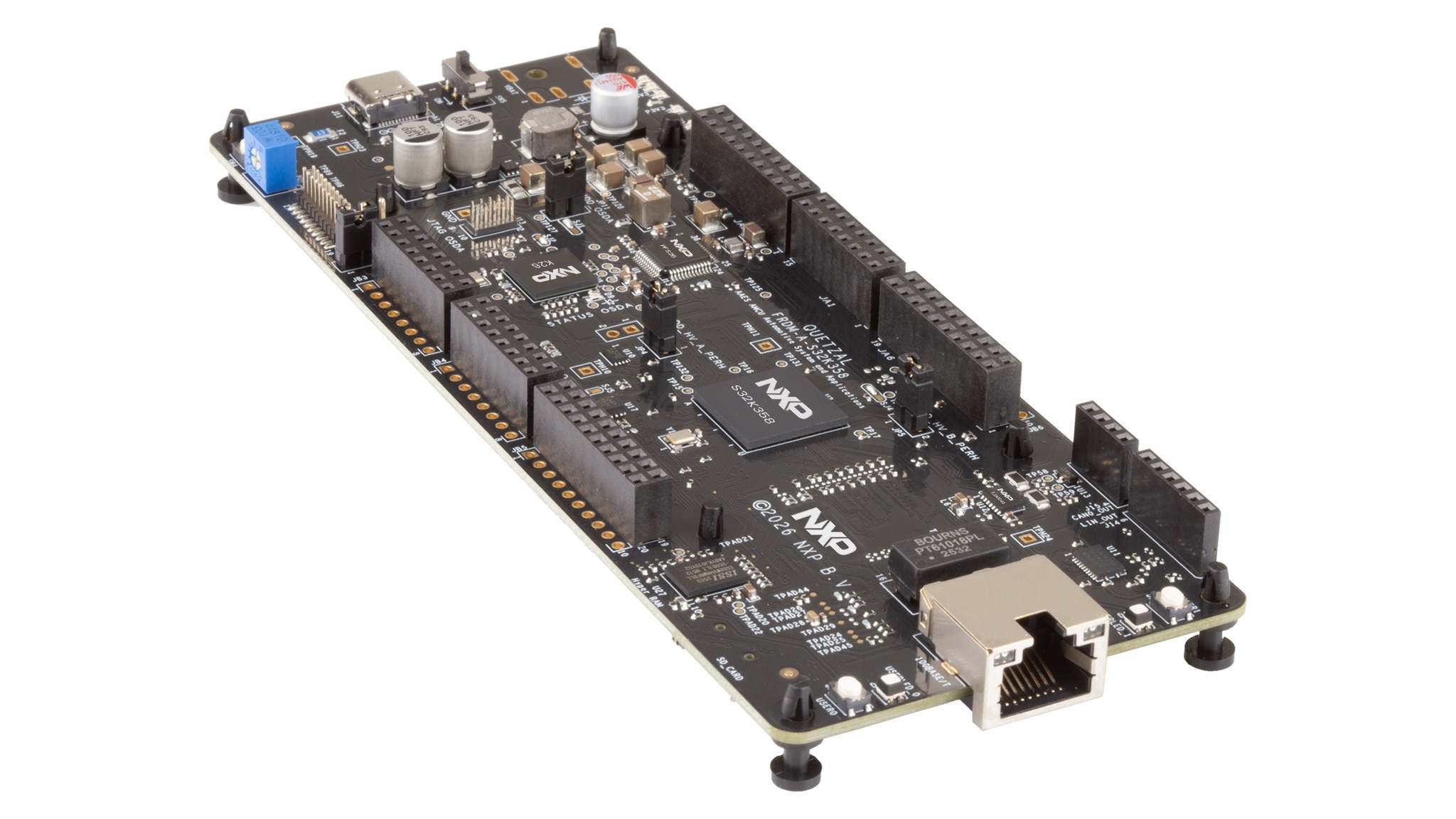

FRDM-A-S32K358通用开发板

FRDM-A-S32K358 全新
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

FRDM-A-S32K358是一款适用于通用工业和汽车应用的开发板。

该FRDM-A-S32K3平台基于S32K358微控制器构建，采用紧凑型289‑BGA封装，为下一代车身、区域控制、电气化及移动出行应用提供高性能与高安全性。该平台配备双核锁步32位Arm® Cortex®-M7内核，支持ASIL D功能安全等级；同时另配一个主频高达240MHz的Cortex‑M7内核，以提供更强的处理灵活性。它配备8MB片上闪存、HSE-B安全引擎，支持无线(OTA)更新，具有先进的连接能力、集成式FPU以及低功耗特性，可实现安全、高效且可扩展的系统开发。

FRDM-A-S32K358提供与Arduino® UNO引脚布局兼容的标准规格，为快速应用原型制作和演示提供了广泛的扩展板选项。

框图

FRDM-A-S32K358开发板

FRDM-A-S32K358 Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

接口

3.3V/5V IO CAN收发器

  • TJA1043: 具备待机和睡眠模式的高速CAN收发器

USB接口

汽车LIN解决方案

  • TJA1425: 高集成度的四通道LIN主控收发器，配备1.8V VIO

电源管理

12V/24V/48V SBC解决方案

  • FS26: 安全系统基础芯片，低功耗，面向ASIL D系统

VBUS保护

  • NX20P3483UK: USB PD和Type-C高压灌/拉电流组合开关，带保护装置

数据保护

传感器

I3C/I²C数字温度传感器

  • P3T1750DP: I3C/I2C总线、精度为±1°C的数字温度传感器

加速度传感器

  • FXLS8961AF: ±2g/±4g/±8g/±16g、12位低功耗数字加速度传感器

特性

硬件特性

  • 恩智浦SBC FS26
  • USB-Type C端口
  • 通过板载K26 MCU进行OpenSDA调试
  • 1个20引脚JTAG连接器
  • 两个按钮
  • 1个电位计
  • 1个SD卡连接器

软件特性

兼容性

接口

  • 板载CAN FD
  • 板载LIN
  • 面向S32K3调试器的SWD/JTAG调试接口

使能工具

  • 免费的S32 Design Studio IDE(Eclipse、GCC和调试器)和S32配置工具(引脚、时钟、外设)，以及第三方编译器和调试器
