具备待机/睡眠模式和看门狗的微型高速CAN系统基础芯片
设计文件
收到完整的详细信息。 请参阅产品足迹及更多信息 电子CAD文件.
微型高速CAN系统基础芯片

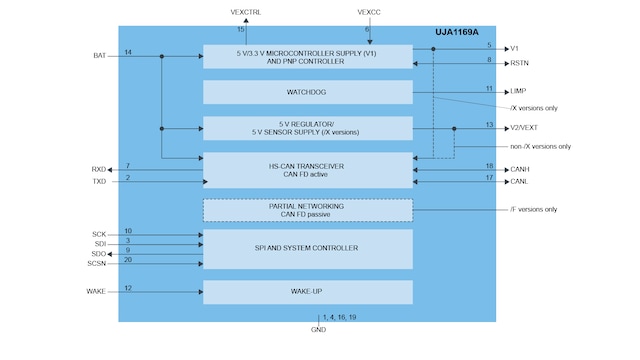

UJA1169ATK是微型高速CAN系统基础芯片(SBC)，包含符合ISO 11898-2:2016和SAE J2284-1到SAE J2284-5标准的HS-CAN收发器，包括高达5 Mbit/s的CAN FD和集成式5 V或3.3 V 250 mA电源。它还具有看门狗、串行外设接口(SPI)和LIMP输出。
UJA1169ATK有六种型号。
- UJA1169ATK、UJA1169ATK/F、UJA1169ATK/X和UJA1169ATK/X/F包含5 V稳压器(V1)。V1是UJA1169ATK/3和UJA1169ATK/F/3中的3.3 V稳压器。
- UJA1169ATK/X和UJA1169ATK/X/F配备了一个5 V电源(VEXT)，用于板外负载。
- UJA1169Axx/F型号支持符合ISO 11898-2:2016的CAN局部联网，并具有包含CAN FD无源协议的选择性唤醒功能。
产品详情
对比表
| 可订购类型 | 待机模式 | 睡眠模式 | LDO (5V0) (mA) | LDO (3V3) (mA) | SPI | 看门狗 | 5 (V)外接电源(mA) | 局部联网 | CAN FD Active (Mbps) | CAN FD Passive | LIMP |
|---|---|---|---|---|---|---|---|---|---|---|---|
| UJA1169ATK | X | X | 250 | X | X | 5 | X | ||||
| UJA1169ATK/X | X | X | 250 | X | X | 100 | 5 | X | |||
| UJA1169ATK/F | X | X | 250 | X | X | X | 5 | X | X | ||
| UJA1169ATK/X/F | X | X | 250 | X | X | 100 | X | 5 | X | X | |
| UJA1169ATK/3 | X | X | 250 | X | X | 5 | X | ||||
| UJA1169ATK/F/3 | X | X | 250 | X | X | X | 5 | X | X |
