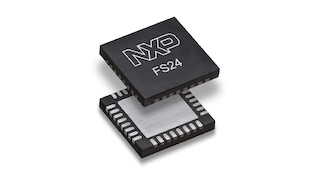

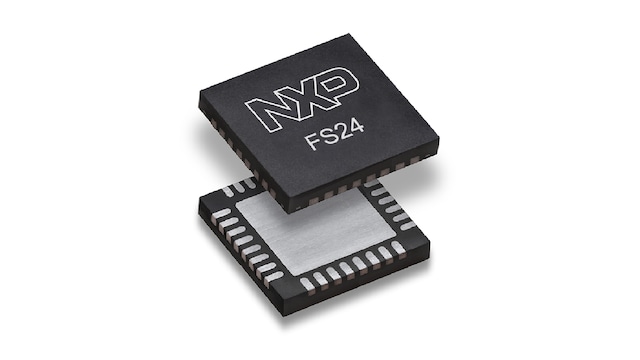

汽车应用的安全Mini CAN FD SBC符合ASIL B标准
FS24系列汽车安全Mini CAN FD SBC器件具有多个电源，可支持使用超宽带(UWB)、近场通信(NFC)和低功耗蓝牙(BLE)设备的安全汽车门禁系统应用，同时保持灵活性，适用于其他需要低功耗和CAN FD通信的小型应用。
该系列器件支持广泛的应用，在输出电压设置、物理接口、集成系统级功能方面提供多种选择，可满足低功耗和噪声敏感的应用，其汽车安全级别高达ASIL B。
FS24集成了电池连接的开关式稳压器(V1)和电池连接的线性稳压器(V3)，可为微控制器、通信设备和其他器件供电。V1具有高性能开关稳压器，能够在脉冲频率调制(PFM)模式和强制PWM (FPWM)模式下运行。该系列器件还可以使用唤醒引脚来更改操作模式，优化噪声管理。
产品详情
特性
主要特性
- HVBUCK高达400mA
- HVLDO高达150mA
- CAN FD接口
- 32引脚5mmx5mm HVQFN封装
系统特性
- OTP(一次性编程)存储器，可用于灵活的器件配置
- 32位SPI接口，支持8位CRC (高达4MHz)
- IO兼容的电压范围为1.9V至5V
- 先进的低功耗模式：在低功耗模式下，LPOFF<40µA，而LPON<25µA (MCU供电)
- 过温保护
- AMUX用于各种电压监测
- 具备唤醒功能的CAN FD 5M
- 设置模块硬件ID的HWID输入
监测电路已达到ASIL B安全等级
- 带可编程故障保护的电压监测
- 看门狗(正常模式下的窗口看门狗和LPON中的超时看门狗)
- 1个集成FS信号，可转入故障静默状态
- 模拟内置自检(ABIST)
可编程
- 供电、排序和特定功能可通过一次性可编程(OTP)存储器进行编程
- 在开发阶段，可以使用评估板对定制的OTP部件进行编程
- 可以提供定制OTP进行生产。
- 可以使用GUI工具创建定制OTP
对比表
| 部件编号 | 说明 | OTP文件和报告 | 主要属性 | ||||
|---|---|---|---|---|---|---|---|
| CAN | LDT | V1电压 | V3电压 | 安全等级 | |||
| MFS2400AVMA1ES | 作为Ranger 5连接的示例配置 | A1报告、编程和配置文件 | 有 | 无 | 3.3V | 5V | QM |
| MFS2401AVBA1ES | 作为Ranger 5连接的示例配置 | A1报告、编程和配置文件 | 有 | 有 | 3.3V | 5V | ASIL B |
| MFS2401AVMAFES | 作为S32K1xx+NCF3321连接的示例配置 | AF报告、编程和配置文件 | 有 | 有 | 5V | 3.3V | QM |
| MFS2400AVBAAES | 作为S32K1或S32K31x连接的示例配置 | BAA报告、编程和配置文件 | 有 | 无 | 5V | 5V | ASIL B |
| MFS2400AVBADES | 作为S32K1 (3.3V)连接的示例配置 | BAD报告、编程和配置文件 | 有 | 无 | 3.3V | 5V | ASIL B |
产品计划
相关产品
LPC551x/S1x: 基于Arm® Cortex®-M33的入门级微控制器系列
LPC553x/S3x：基于先进模拟Arm®Cortex®-M33的MCU系列

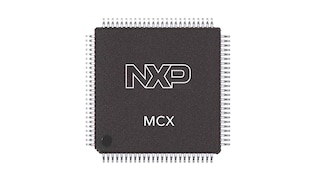

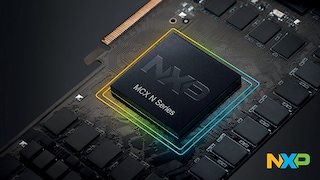

MCX N94x/54x高度集成的多核MCU，具有片上加速器、智能外设和高级安全功能
LPC552x/S2x：基于Arm® Cortex®-M33的主流微控制器系列
MCX W71x安全的超低功耗MCU，适用于Matter、Thread、Zigbee和BLE协议
i.MX RT1060: 跨界MCU， 配备Arm®Cortex®-M7
性能级数字信号控制器, USB FS OTG, CAN-FD

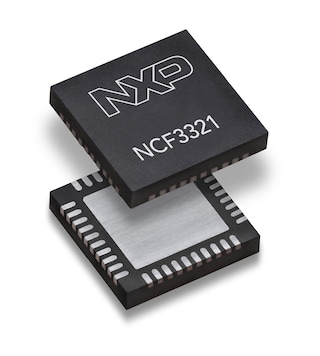

符合NFC Forum的前端IC，具有卓越的汽车射频性能

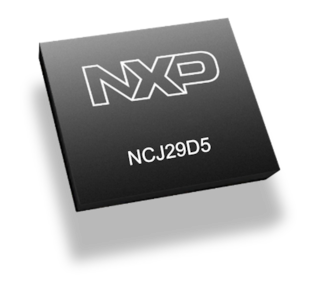

Trimension® NCJ29D5：面向汽车应用的UWB IC
i.MX RT1060: 跨界MCU， 配备Arm®Cortex®-M7
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文档
快速参考恩智浦 文档类别
4 文件
紧凑列表
应用笔记 (2)
-
AN14183 - FS2400 Product Guidelines[AN14183]
-
AN14247 - 将FS24连接至恩智浦器件的指南[AN14247]
手册 (1)
-
Safety System Basis Chip for Automotive Brochure[SBCAUTOBRA4]
数据手册 (1)
设计资源
硬件
快速参考恩智浦
板类型.
4 硬件
-
开发硬件SBC和PMIC产品OTP编程板
正常供应 -

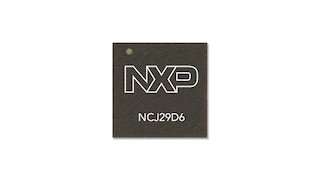

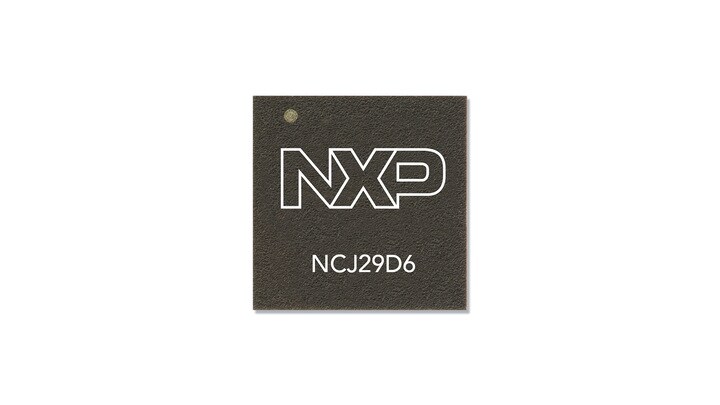

评估板和开发板Trimension® NCJ29D6汽车超宽带评估板
