Name: S32K3X8EVBQ289汽车通用评估板
Price: 535.00 USD
Availability: InStock

滚动图片以放大

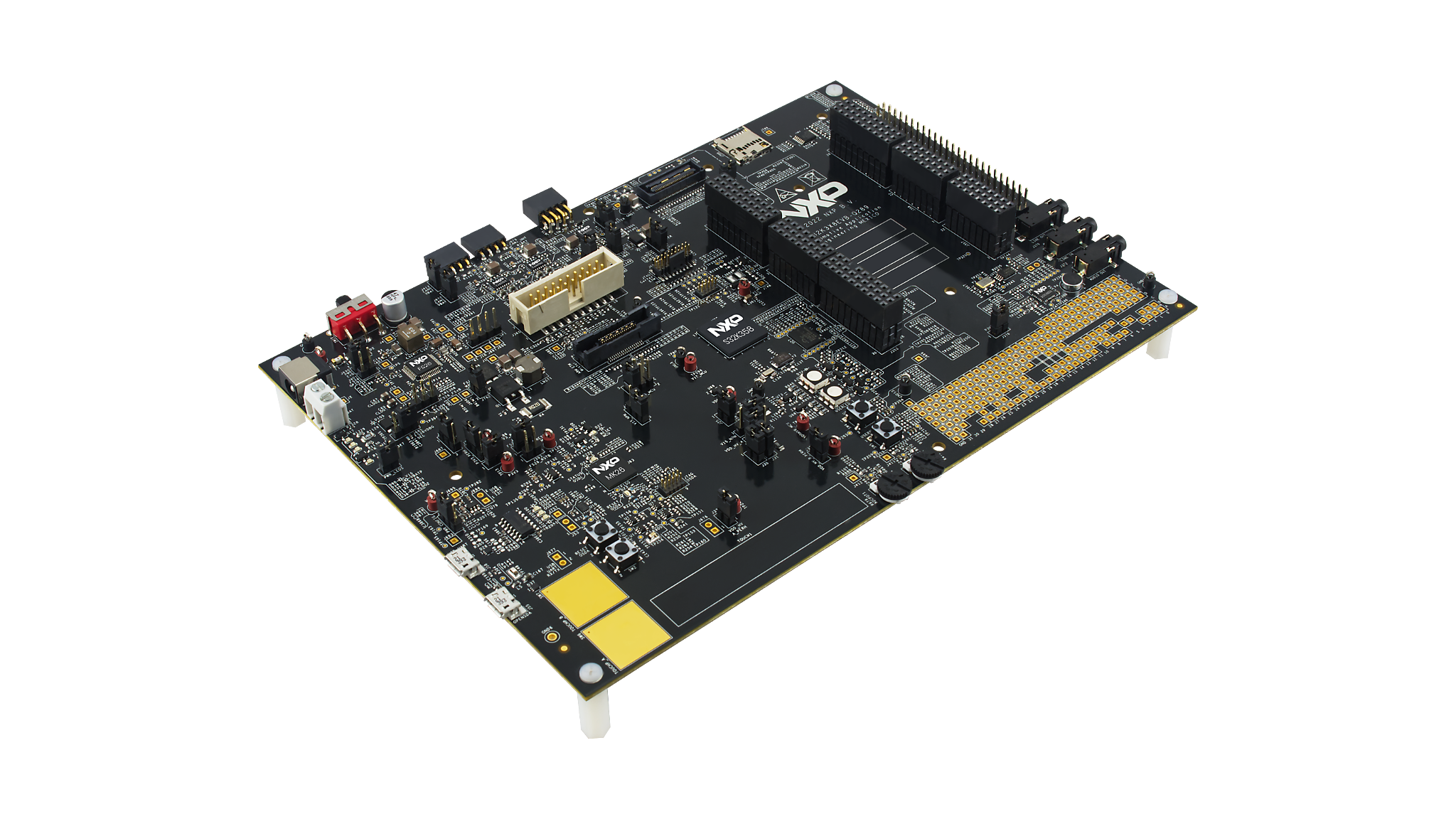

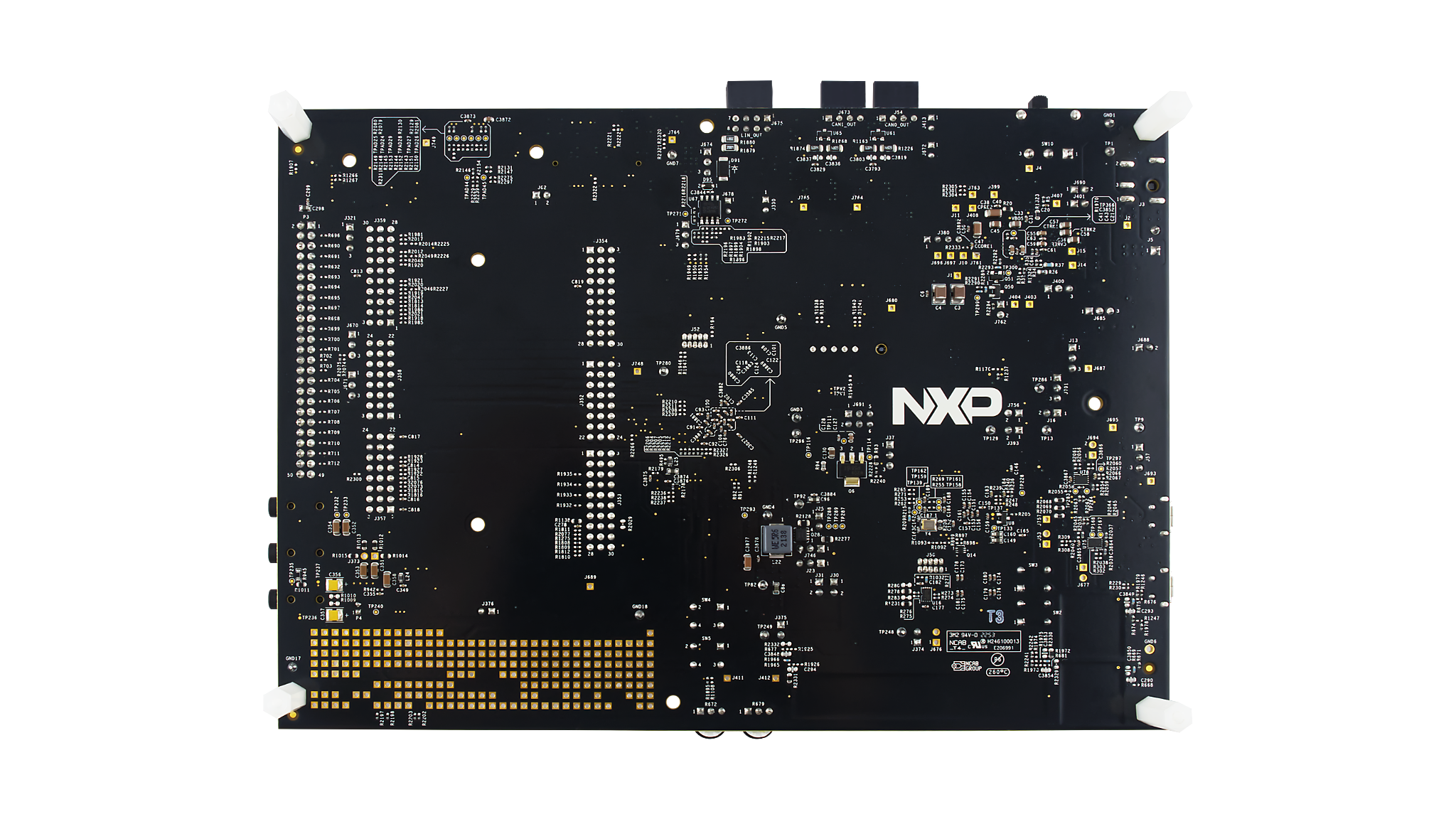

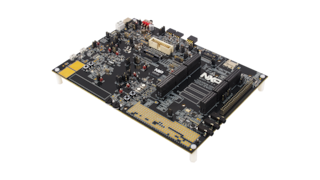

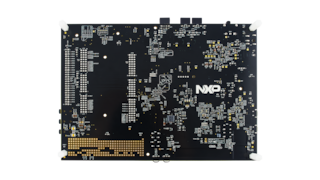

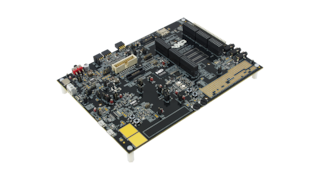

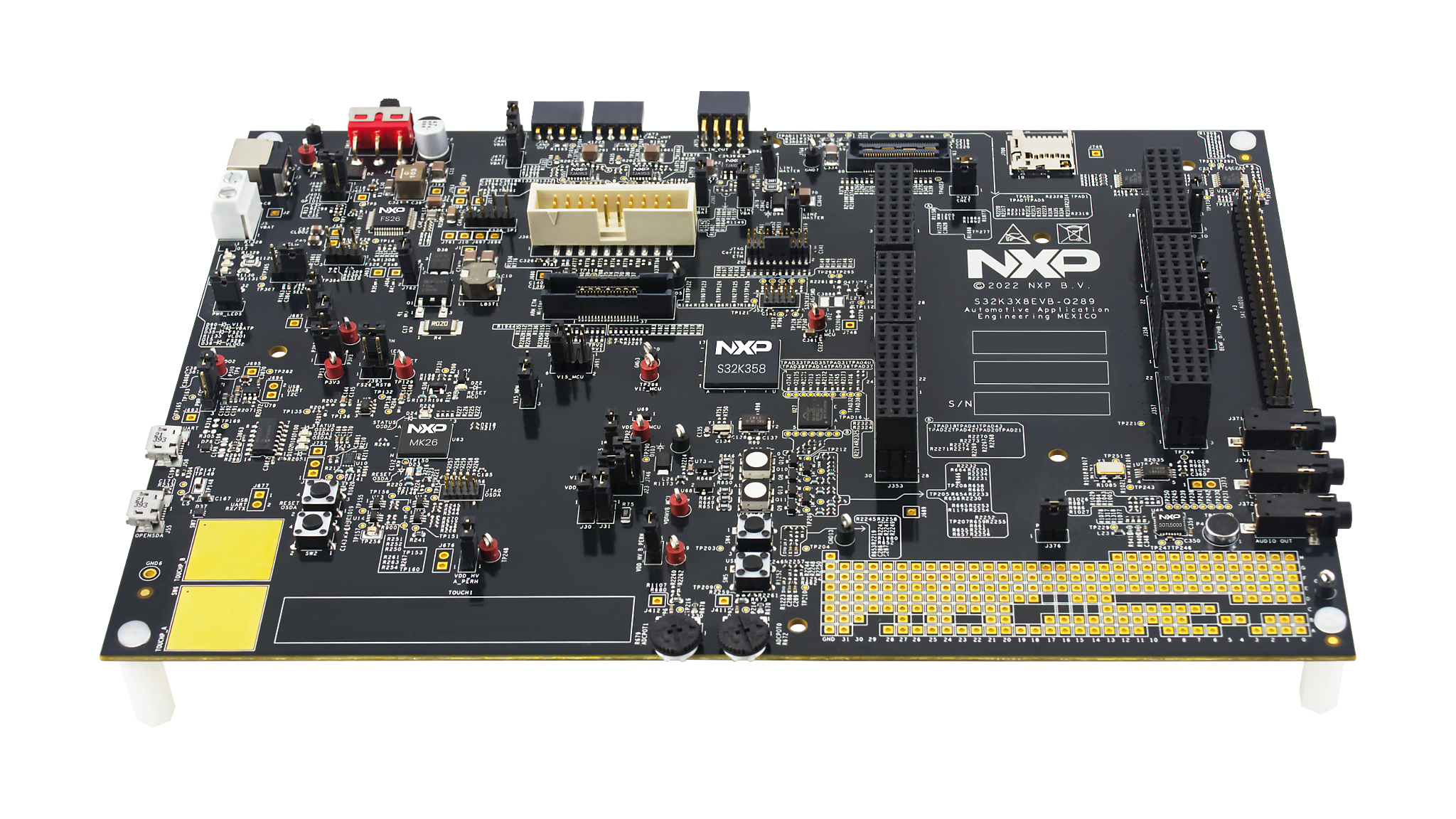

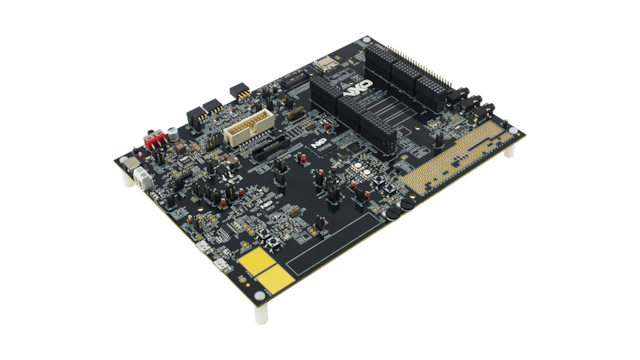

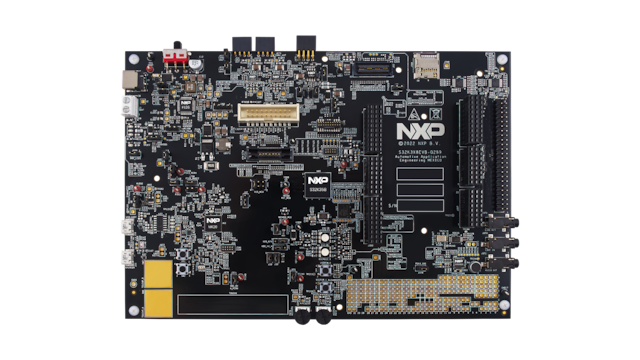

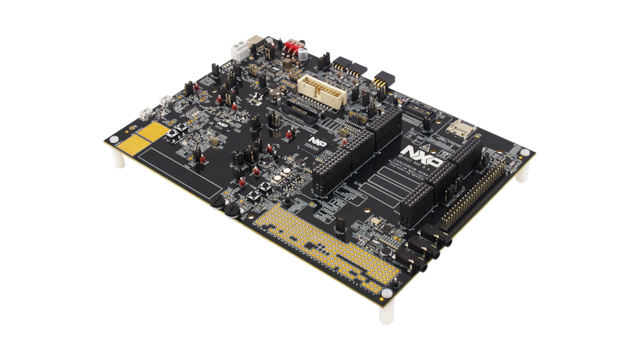

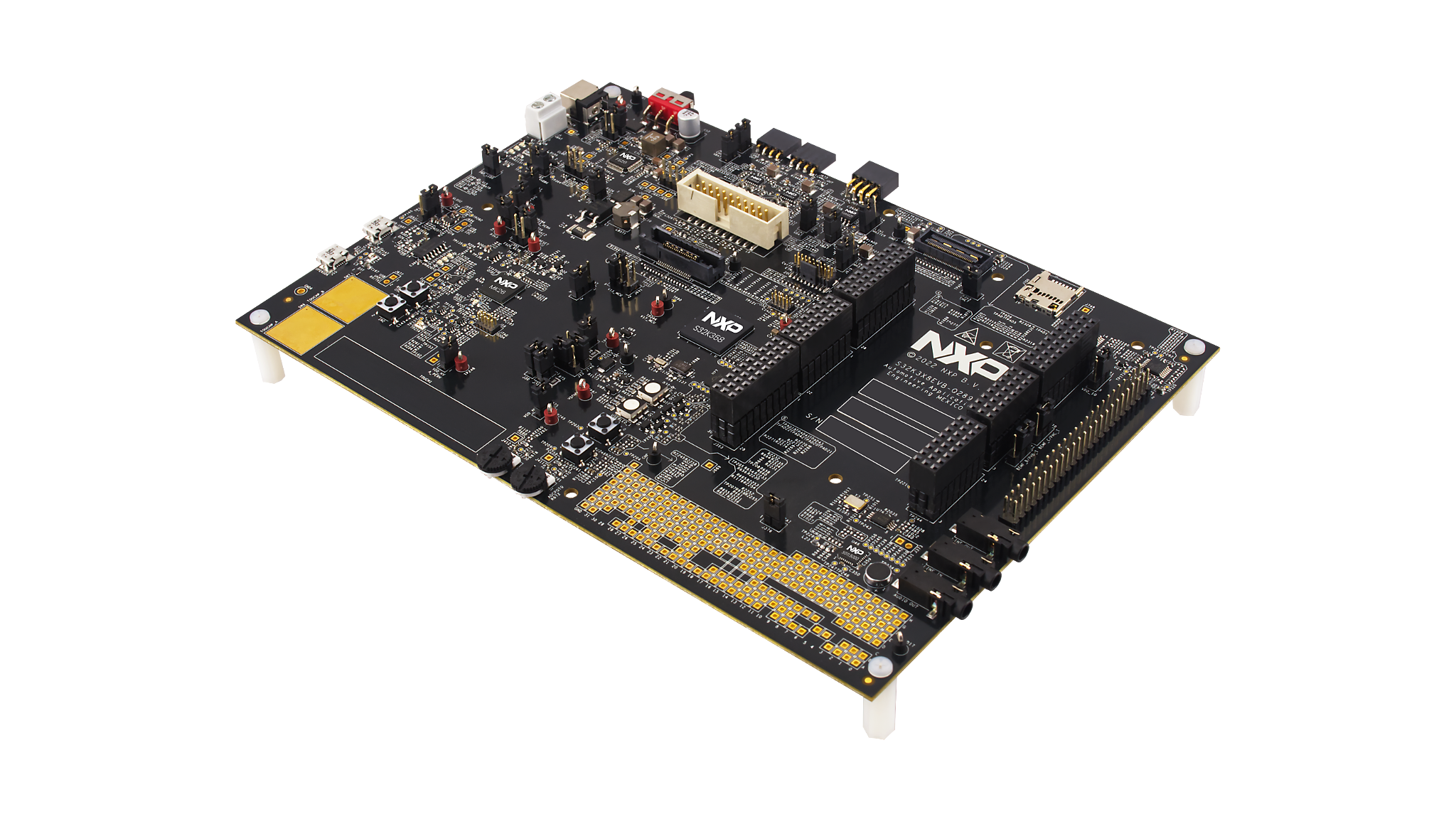

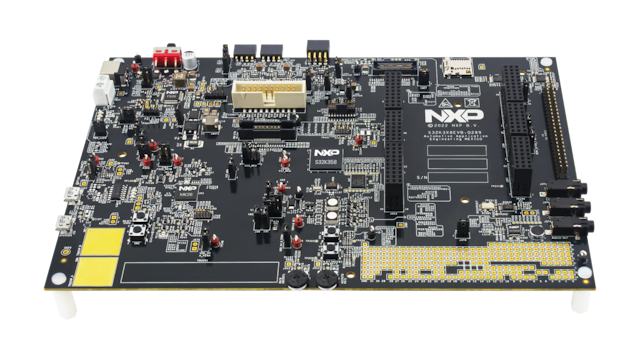

S32K3X8EVB-Q289是一款适用于通用汽车和工业应用的评估和开发板。

S32K3X8EVB-Q289基于采用289 MAPBGA封装的32位Arm® Cortex®-M7 S32K3 MCU，提供多核模式、HSE安全引擎、OTA支持、高级连接和低功耗模式。

S32K3X8EVB-Q289提供与Arduino®引脚布局兼容的标准规格，为快速应用原型设计提供了广泛的扩展板选项。

设计文件

软件

产品详情

框图

S32K3X8EVB-Q289的特性

获取框图PDF

支持的器件

处理器和微控制器

S32K汽车通用MCU

S32K3: S32K3汽车通用微控制器

K2x / KS2x USB

K26_180: Kinetis^® K26-180 MHz，双高速和全速USB，2MB闪存微控制器(MCU)，基于ARM® Cortex®-M4内核

电源管理

安全SBC

FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

接口

汽车LIN解决方案

TJA1021: ISO17987 LIN 2.1/SAE J2602 Transceiver

安全的CAN收发器

TJA1153: 具有睡眠模式的安全HS-CAN收发器

媒体和音频

音频转换器

SGTL5000: 超低功耗音频编解码器

特性

硬件接口

电源开关
MCU电压/电流测量
两个用户RGB LED
两个用户按钮
两个ADC旋转电位计
两个触摸板电极
USB连接器
SD卡插槽
连接以太网接口的SABRE连接器

软件特性

面向AUTOSAR®和非AUTOSAR应用且符合ASIL D标准的免费实时驱动程序(RTD)
面向AUTOSAR和非AUTOSAR用户的配置工具
免费安全固件：提供符合SHE+标准的恩智浦固件，专为ISO 21434设计
S32安全软件架构(SAF)：6个故障检测和反应库
免费安全外设驱动程序(SPD)
结构内核自检(SCST)库
平台间通信框架(IPCF)：用于单芯片和多芯片系统中多核、多操作系统通信的中间件
MATLAB®免费的基于模型的设计工具箱(MBDT)：恩智浦提供的Simulink®环境插件

兼容性

兼容Arduino引脚输出，支持“Shield”扩展

接口

板载CAN FD
板载LIN
SAI音频
USB到UART

使能工具

免费的S32 Design Studio IDE（Eclipse、GCC和调试器）和S32配置工具（引脚、时钟、外设），以及第三方编译器和调试器

购买选项

点击展开

S32K3X8EVB-Q289
正常供应

S32K3X8EVB-Q289 Evaluation Board for Automotive General Purpose.

套件包含

套件包含：

S32K3X8EVB-Q289评估板

$535.00 USD

现货 :12

正常情况下 1-2个工作日内发货

加入购物车
