电池管理系统电化学阻抗谱(EIS)解决方案

BMS-EIS
试生产

滚动图片以放大

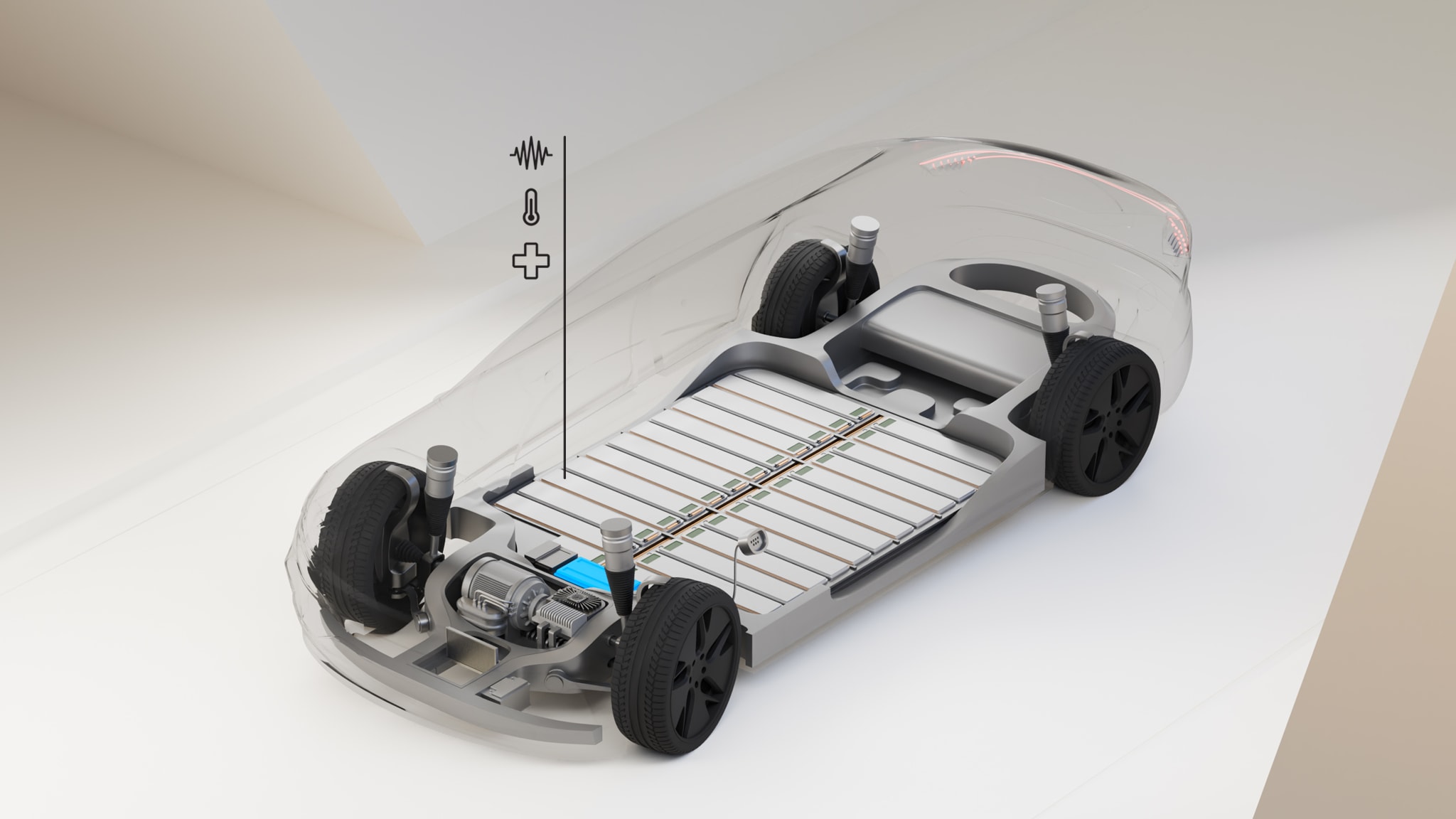

集成电化学阻抗谱(EIS)功能的电池管理系统芯片，将经典的实验室级别技术引入了汽车应用领域。该解决方案由三部分构成：用于设备同步与数据传输的三个网关器件、负责测量电压及电压分量响应的电芯模块控制器，以及负责测量电流与电流激励频率分量的接线盒控制器。这一款新产品将EIS技术的优势集成在芯片封装中，可直接用于电芯模块和电池接线盒(BJB)控制单元的更换。

框图

BMS EIS结构框图

BMS EIS Block Diagram
获取框图PDF

支持的器件

电源管理

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

电池管理

电池通信IC

  • BMX6X02: 通用BMS通信网关与EIS同步控制器

电池传感器

  • BMA8420: 具有EIS功能的电池接线盒监测IC
  • TAA3033: TAA3033主动预充电控制器IC

电芯控制器

  • BMA7418: 符合ASIL D等级标准的18通道锂电池电芯控制器IC，具有EIS功能

接口

CAN局部联网

  • TJA1145A: 局部联网的高速CAN收发器，CAN FD数据传输速率高达5Mbit/s

特性

所用硬件同步

  • EIS芯片采用了基于硬件的同步算法，能够对整个电池组中的阻抗数据进行比较

频率范围

  • 提供0.1-1kHz的宽频率范围，能够测量各种效应，覆盖从固相扩散到内短路评估等各个方面

激励校准机制

  • BJB器件中集成双傅里叶变换电流测量技术，能够精确校准激励信号。
