LPC551x/S1x: 基于Arm® Cortex®-M33的入门级微控制器系列
LPC551x/S1x MCU系列是EdgeVerse™ 边缘计算平台的一部分，它扩展了世界上第一个基于Cortex-M33的通用MCU系列，为开发人员提供了显著的优势，包括引脚、软件和外设兼容性，方便使用，并加快了产品上市时间，同时充分利用了高性价比的40纳米NVM工艺技术。
LPC551x/S1x是LPC5500 MCU系列的入门级系列，包括LPC5516x、LPC55S16x、LPC5514x、LPC55S14x和LPC5512x MCU，不仅为工业和通用嵌入式市场提供了高级安全性和系统集成，还提升了性价比。
LPC55S16 MCU具有先进的安全性，是EdgeLock®认证计划的一部分，并已获得Arm和全球物联网平台安全评估标准（SESIP）共同开发的PSA认证™方案的2级认证。
产品详情

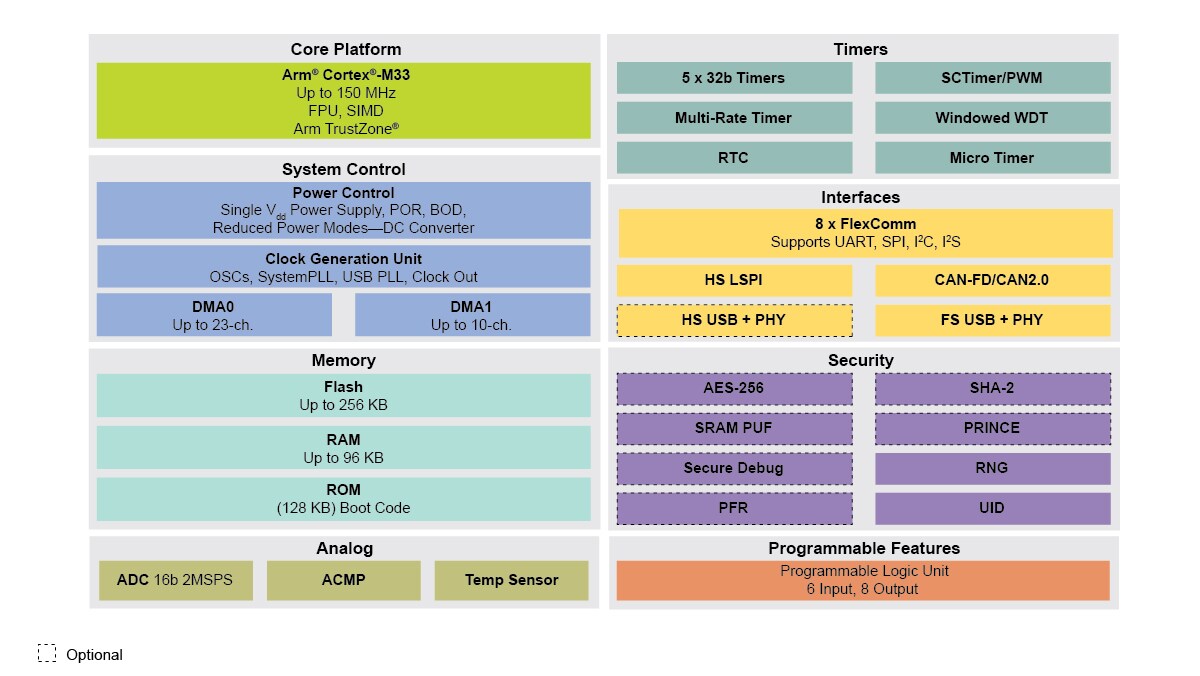

特性
Cortex-M33内核
- 运行频率高达150MHz
- TrustZone®，浮点运算单元(FPU)和存储器保护单元(MPU)
- Cortex-M33内置嵌套向量中断控制器(NVIC)
- 非屏蔽中断(NMI)输入，多种中断源可供选择
- 串行线调试，具有8个断点和4个观察点。包含串行线输出，用于增强调试功能
- 系统节拍定时器
片上存储器
- 多达256KB片上Flash程序存储器，带Flash加速器和256字节页擦写
- 总共高达96KB的SRAM包括：代码总线上的16KB SRAM，系统总线上的64KB SRAM(连续64 KB)，和系统总线上的其他16kB USB SRAM，可用于USB接口或通用应用
安全功能
- Arm TrustZone ®已启用
- PRINCE模块对写入到片上Flash的数据进行实时加密，在读取加密Flash数据时进行解密，以保护代码
- 提供CASPER Crypto协处理器，对某些不对称加密算法所需的各种函数进行硬件加速，如ECC (Elliptic Curve Cryptography)加密算法
- AES-256加密/解密引擎
- 安全散列算法（SHA2）模块支持通过专用DMA控制器的安全启动
- 通过专用SRAM上的芯片指纹，提供物理不可克隆功能(PUF)。PUF可以生成、存储和重建从64到4096位长度不等的密钥。包括用于密钥提取的硬件
- 唯一的128位设备识别序列号(UUID)。
- 安全通用IO
- 真随机数生成器(TRNG)
- 代码看门狗
串行接口
- FlexComm接口包含9个串行外设。每个FlexComm接口可通过软件选择作为USART、SPI、I²C和I²S接口
- I²C总线接口，支持Fast-Mode和Fast-Mode Plus，数据传输率高达1Mbit/s，具有多种地址识别和监测模式。
- USB 2.0全速主机/设备控制器，带片上PHY和专用DMA控制器，在设备模式下支持无晶振工作。
- USB 2.0高速主机/设备控制器，带片上高速PHY
数字外设
- DMA0控制器，具有23个通道和多达22个可编程触发器，能够访问所有存储器和支持DMA的外设
- DMA1控制器，具有10个通道和15个可编程触发器，能够访问所有存储器和支持DMA的外设。
- CAN FD模块，带专用DMA控制器。
- CRC引擎模块可使用支持DMA的3个标准多项式中的一个计算所提供数据的CRC
- 多达64个通用输入/输出(GPIO)引脚
- 通用IO寄存器位于AHB上，支持快速存取。DMA支持GPIO端口
- 多达8个GPIO可选择为引脚中断(PINT)，由上升沿、下降沿或两种输入沿触发
- 两组GPIO中断(GINT)支持基于输入状态逻辑(AND/OR)组合的中断
- I/O引脚配置，支持16个函数选项
- 可编程逻辑单元(PLU)用于创建小型组合和/或顺序逻辑网络，包括状态机
模拟外设
- 16位ADC，具有5个差分通道对(或10个单端通道)以及多个内部和外部触发器输入，采样速率高达2.0 M采样/秒。ADC支持两个独立的转换序列
- 连接至ADC的内置温度传感器
- 具有五个输入引脚和外部或内部基准电压的比较器。
定时器
- 5个32位标准通用异步定时器/计数器，支持多达4个采集输入和4个比较输出。可选择特定的定时器事件生成DMA请求
- 一个SCTimer/PWM，具有8个输入和10个输出函数(包括捕获和匹配)。输入和输出可引至或引自外部引脚，将所选外设作为源。在内部，SCTimer/PWM支持16个捕获/匹配，16个事件和32个状态。
- 32位实时时钟(RTC)，以1秒分辨率在始终开启的电源域内运行。RTC中还有一个定时器可用于唤醒所有低功耗模式(包括深度节电模式)，具有1 ms分辨率
- 多通道多速率24位定时器(MRT)，用于在多达4种可编程固定速率下重复生成中断
- 窗口看门狗定时器 (WWDT)，使用1MHz的FRO作为时钟源
- 微节拍定时器，通过看门狗振荡器运行，可用于将设备从睡眠和深度睡眠模式中唤醒
- 42位自运行OS定时器作为系统的连续时基，适用于任何低功耗的模式
时钟生成
- 内部自运行振荡器(FRO)
- 32 kHz内部自运行振荡器(FRO)
- 内部低功耗振荡器(FRO 1 MHz)
- 晶体振荡器，工作频率范围：1 MHz到25 MHz。高达25 MHz的外部时钟输入(旁路模式)时钟频率选项
- 晶体振荡器，工作频率为32.768kHz
- PLL0和PLL1可让CPU以允许的最高速率运行，无需高频外部时钟
- 带分频器的时钟输出功能，监测内部时钟
- 用于测量片上和片外时钟信号频率的频率测量单元
节电模式
- 最大限度降低功耗的集成式PMU(电源管理单元)
- 低功耗模式：保留RAM的睡眠、深度睡眠，保留RAM和CPU0的掉电模式和深度掉电模式
- 可配置从外设中断唤醒
- 微节拍定时器通过看门狗振荡器运行，实时时钟(RTC)通过32.678 kHz时钟运行，可用于在睡眠和深度睡眠模式下唤醒系统
- 上电复位(POR)
- 带独立阈值的欠压检测(BOD)，用于产生中断和强制复位。
更多信息
- 通过内部DC-DC转换器为系统供电
- 单电源：1.8V至3.6V
- 支持JTAG边界扫描
- 工作温度范围：-40 °C至+105 °C
- 提供HLQFP100、VFBGA98和HTQFP64封装
产品计划
相关产品

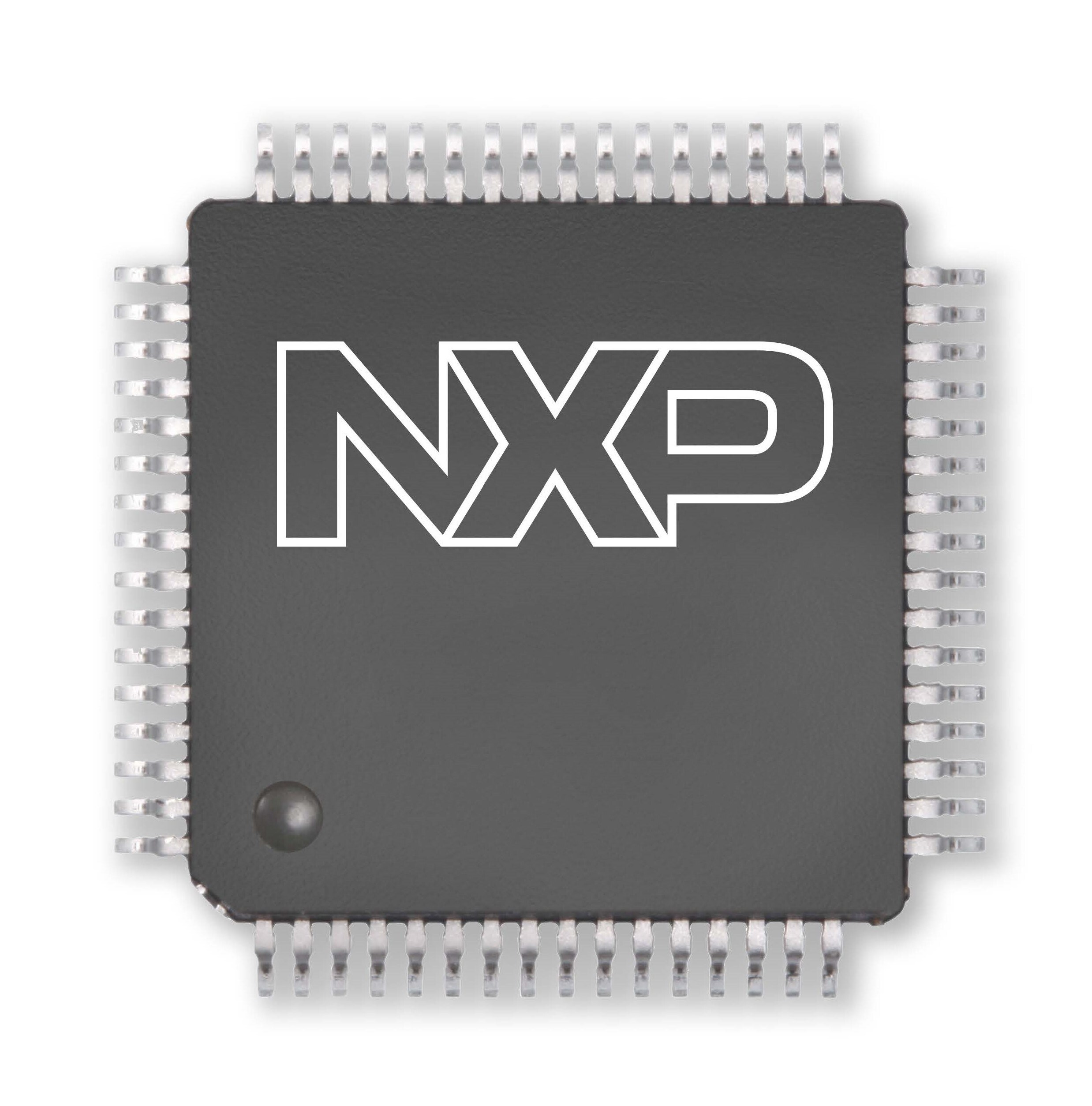

LPC552x/S2x：基于Arm® Cortex®-M33的主流微控制器系列
