Name: 第三代电动汽车牵引逆变器控制参考设计
Price: 3500.00 USD
Availability: InStock

滚动图片以放大

更多详情，请联系当地的恩智浦销售代表。

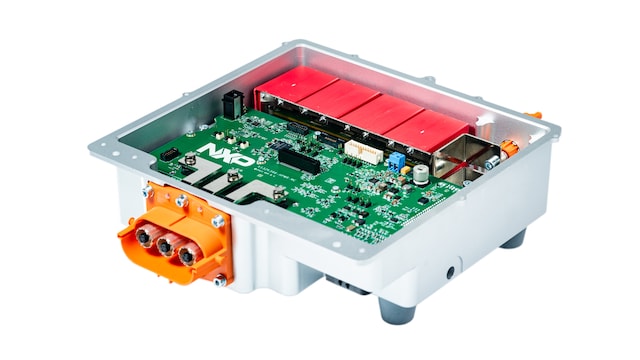

EV-INVERTERGEN3第三代车规级电动汽车功率逆变器控制参考设计是一种优化架构，适用于基于800V碳化硅(SiC)的牵引逆变器，包含了以下变化：

从MPC5775E MCU迁移到处理性能更高的S32K39 MCU，执行低延迟控制环路
从FS65 SBC迁移到最新一代低功耗安全系统基础芯片FS26 SBC
从GD3160栅极驱动器迁移到具有动态栅极强度的GD3162，可提高SiC MOSFET效率。此外，该器件还包括新的系统功能，如电源器件运行状况监测和DC link放电功能。
迁移到具有CAN信号质量提升能力(SIC)的TJA146X收发器，减少网络信号振铃，实现5-8Mbps运行网络
添加符合IEEE802.3bw标准的100BASE-T1以太网接口TJA1103 PHY

加快产品上市速度：该参考设计可提供系统解决方案，如优化的硬件、完整的软件和广泛的文档（如全系统应用笔记），提高速度、降低风险并简化客户设计。

安全设计：广泛的安全文档包括ASIL D上下文安全应用，它充分利用了恩智浦丰富的专有技术知识以及硬件和软件组件提供的所有安全功能。

设计文件

软件

产品详情

框图

电动汽车牵引逆变器架构

获取框图PDF

支持的器件

电源管理

安全SBC

FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

处理器和微控制器

S32K汽车通用MCU

S32K39-37-36: 面向电气化应用的S32K39/37/36微控制器

通用负载开关

动力和发动机控制

GD3162: 具有动态栅极强度控制的先进高压隔离栅极驱动器

接口

汽车以太网PHY

TJA1103: TJA1103，符合ASIL B安全标准的汽车以太网100BASE-T1 PHY收发器

CAN局部联网

TJA1465: 局部联网的CAN SIC收发器，CAN FD数据传输速率高达8Mbit/s
TJA1466: 局部联网的CAN SIC收发器，具有高级系统监测功能，CAN FD数据传输速率高达8Mbit/s

CAN信号提升

TJA1463: 具有睡眠模式的CAN信号质量提升(SIC)收发器
TJA1462: 具有待机模式的CAN信号质量提升(SIC)收发器

购买选项

点击展开

EV-INVERTERGEN3
正常供应

EV Traction Inverter Control Reference Design Gen 3.

套件包含

硬件：

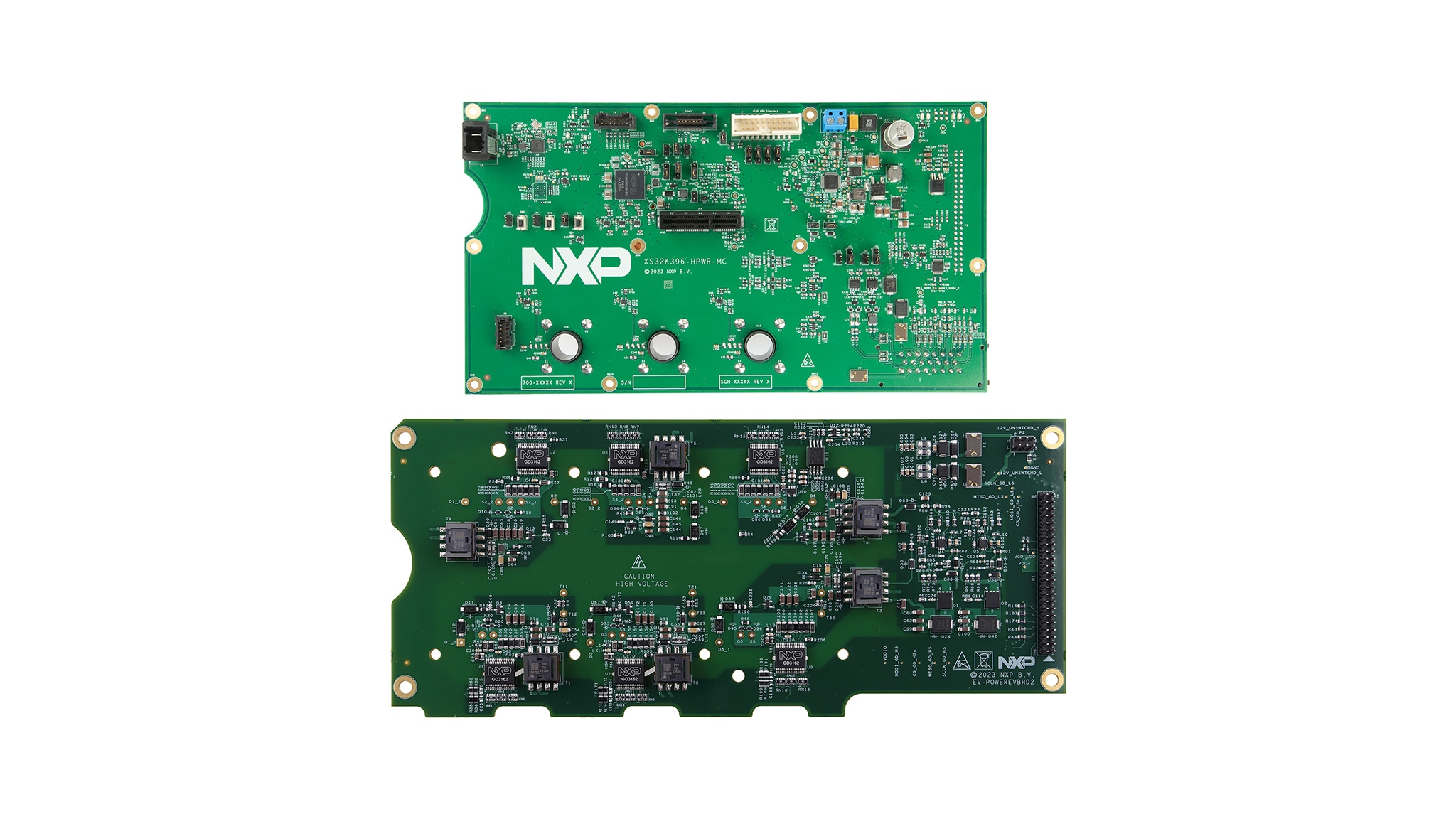

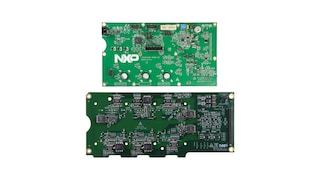

恩智浦MCU控制板：S32K396-HPWR-MC1
恩智浦栅极驱动器控制板：EV-POWEREVBHD2

软件：

系统RTD ( MCU +SBC+ GD)
电机控制应用演示软件
ASIL D软件解析器

安全文档：

系统安全应用笔记

系统文档：

系统简介
系统应用笔记
用户手册
软件系统应用笔记

合作伙伴：

访问我们的S32K3合作伙伴
访问我们的牵引逆变器合作伙伴

注：机械底盘、链路电容器、母线、冷却装置和电源模块不包含在标准套件中，但可以通过我们的合作伙伴Vepco 购买，他们提供完整的逆变器组件。如需了解更多信息，请联系支持人员或您的销售代表。

$3500.00 USD

现货 :5

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

EV-INVGEN3FUSA
正常供应

System Functional Safety Documentation for a full ASIL D EV Traction Inverter.

$21500.00 USD

现货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

文档

快速参考恩智浦文档类别

5 文件

紧凑列表

EV Traction Inverter Control Reference Design Gen 3 SW Application Note[AN14504]

HTML | PDFMay 9, 2025版本更新 1.0
Safety Concept Overview Of High-Voltage EV Traction Inverter Gen3 Reference Design[AN14552]

PDFJan 9, 2025版本更新 1.0

EV Traction Inverter Gen 3 SiC MOSFET Enablement Kit - User Manual[UM12210]

HTML | PDFMay 29, 2025版本更新 2.0

Getting Started with the EV-INVERTERGEN3 EV Traction Inverter Control Reference Design Gen 3[GS-EV-INVERTERGEN3]快速入门

HTMLMay 11, 2025

EV-INVERTERGEN3, EV Traction Inverter Control Reference Design Gen 3 Fact Sheet[EV-INVERTEGEN3FS]

PDFFeb 13, 2025版本更新 3

设计资源

Related Hardware

快速参考恩智浦板类型.

5 硬件

评估板和开发板
Full-bridge Driver Board Based on NXP 3100/3160 Description

Based on NXP 3100/3160, P-SIC-HPD_V1.0 half-bridge driver board is used for full-bridge SiC module (package HPD)； The driver board adopts 6pcs of GD3100 or GD3160 (NXP) a...

By Shenzhen Jingyuanjiansan Electronics Co., Ltd 金牌合作伙伴
评估板和开发板
HB3AB-V3.4 Half Bridge Driver Board based on NXP 3100/3160

HB3AB-V3.4 half-bridge driver board based on NXP 3100/3160 is used to drive Hitachi Energy half-bridge SiC module (package RoadPak SiC phase-leg module), which is Pin-fin...

By Shenzhen Jingyuanjiansan Electronics Co., Ltd 金牌合作伙伴
评估板和开发板
An inverter control board solution base on S32K396

The main ICs used for the control board are S32K396+FS2633; Support 12V low-voltage power supply system; support SPI communication with driver board; Support Resolver dec...

By Shenzhen Jingyuanjiansan Electronics Co., Ltd 金牌合作伙伴
评估板和开发板
An inverter solution base on S32K396

The main devices of this solution support ASIL-D level; The software support AUTOSAR 4.x; Support UDS and XCP protocols; Support IGBT and SiC Power Devices; Approaching m...

By Shenzhen Jingyuanjiansan Electronics Co., Ltd 金牌合作伙伴
评估板和开发板

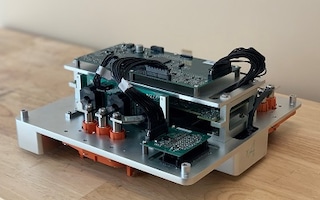

POWER INVERTER MODULE(PIM)

NXP and Vepco co-developed the Power Inverter Module to accelerate the R&D process of the modern EVs. In addition to providing a fully assembled PIM with power mo...

By VEPCO Technologies Inc. 注册合作伙伴
