优化型电池管理单元(BMU)，用于高压电池管理系统(HVBMS)，配备BMA6X02、S32K358和FS26

EVBMA6X02BMU

滚动图片以放大

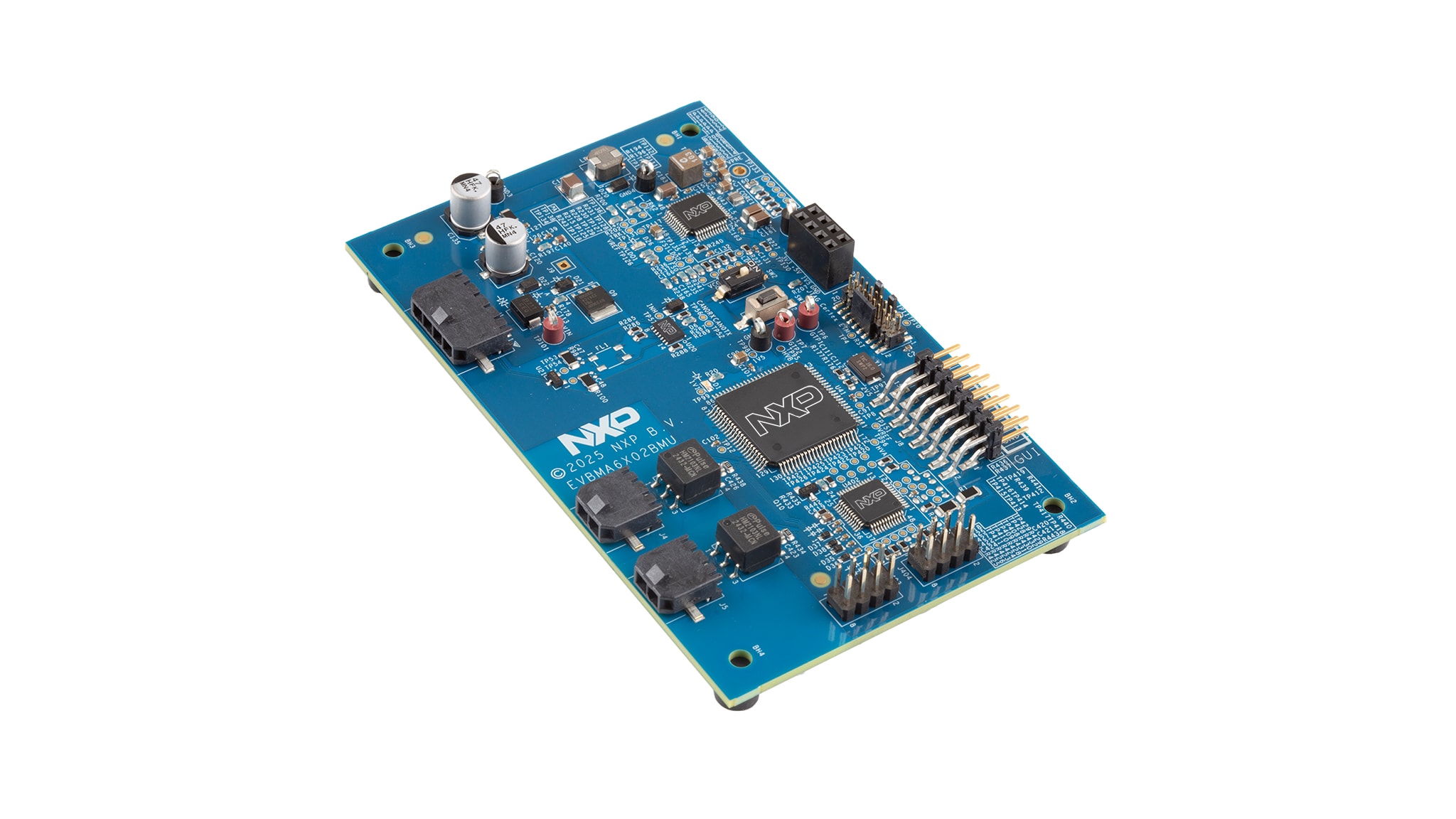

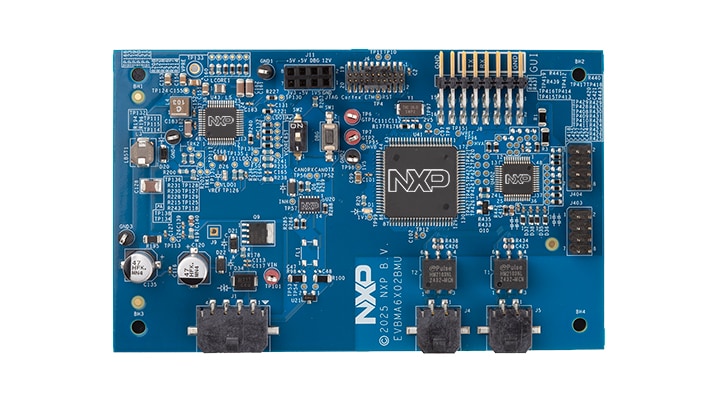

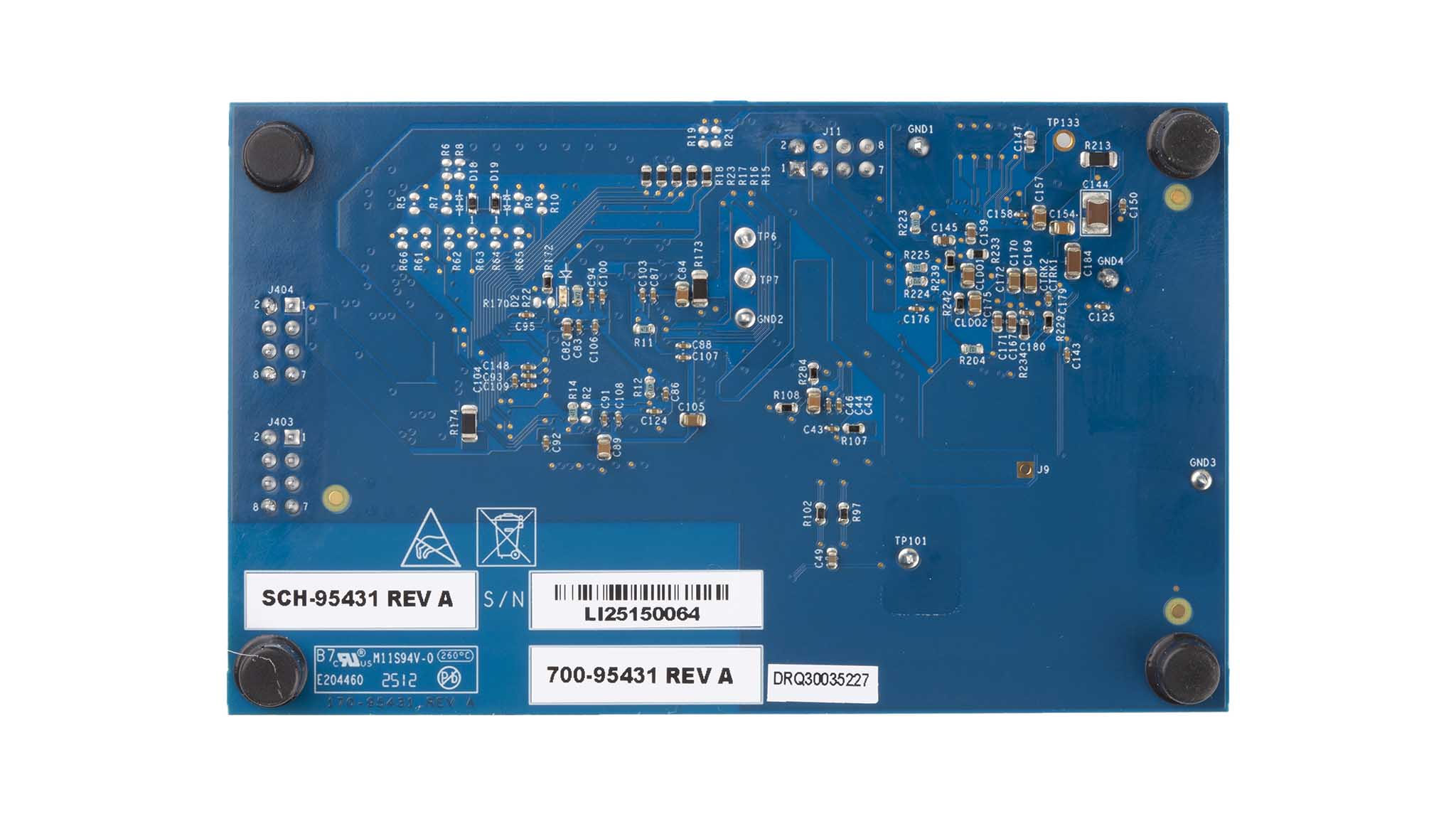

EVBMA6X02BMU是供开发使用的优化型电池管理单元(BMU)。它具有电池管理系统的关键组件，如带SPI接口的通信网关(BMA6X02S)、MCU (S32K358)以及SBC (FS26)。该BMU可用于电池管理系统的快速原型制作，也适用于早期软件开发。

框图

电池管理单元——EVBMA6X02BMU

EVBMA6X02BMU Block Diagram
获取框图PDF

支持的器件

电源管理

安全SBC

  • FS26: 功能安全系统基础芯片，低功耗，面向ASIL D系统

处理器和微控制器

S32K汽车通用MCU

  • S32K3: S32K3汽车通用微控制器

电池管理

电池通信IC

  • BMX6X02: 通用BMS通信网关与EIS同步控制器

接口

CAN局部联网

  • TJA1145A: 局部联网的高速CAN收发器，CAN FD数据传输速率高达5Mbit/s

特性

BMS全包式解决方案

  • 软件支持包括对S32K3的支持，以及面向BMA6X02和FS26的驱动程序
  • 能够与电芯控制器(BCC)板和电池接线盒(BJB)板轻松集成

接口

  • 两个电气传输协议链路(ETPL)接口
  • UART接口，便于通过FreeMASTER与S32K3 MCU建立开发连接
  • 标准的JTAG编程接口(2x10引脚)

购买选项

BATT-TPLCABLE20-Image

点击展开

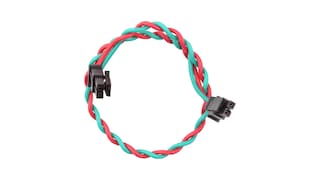

BATT-TPLCABLE20
正常供应

Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

    $14.38 USD
    现货 :17

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
    BATT-TPLCABLE50-Image

    点击展开

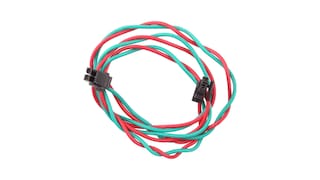

    BATT-TPLCABLE50
    正常供应

    Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

      $14.38 USD
      现货 :7

      正常情况下 1-2个工作日内发货

      加入购物车
      从分销商处购买
      EVBMA6X02BMU-Image

      点击展开

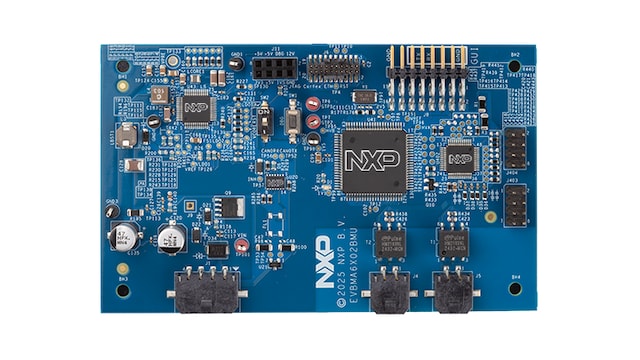

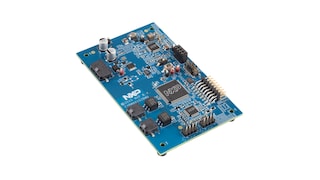

      EVBMA6X02BMU
      正常供应

      Optimized Battery Management Unit (BMU) for High Voltage Battery Management System (HVBMS) with BMA6X02, S32K358 and FS26.

        $222.00 USD
        现货 :1

        正常情况下 1-2个工作日内发货

        加入购物车
        从分销商处购买
