S32M276SFFRD汽车电机控制参考设计板

S32M276SFFRD
正常供应

滚动图片以放大

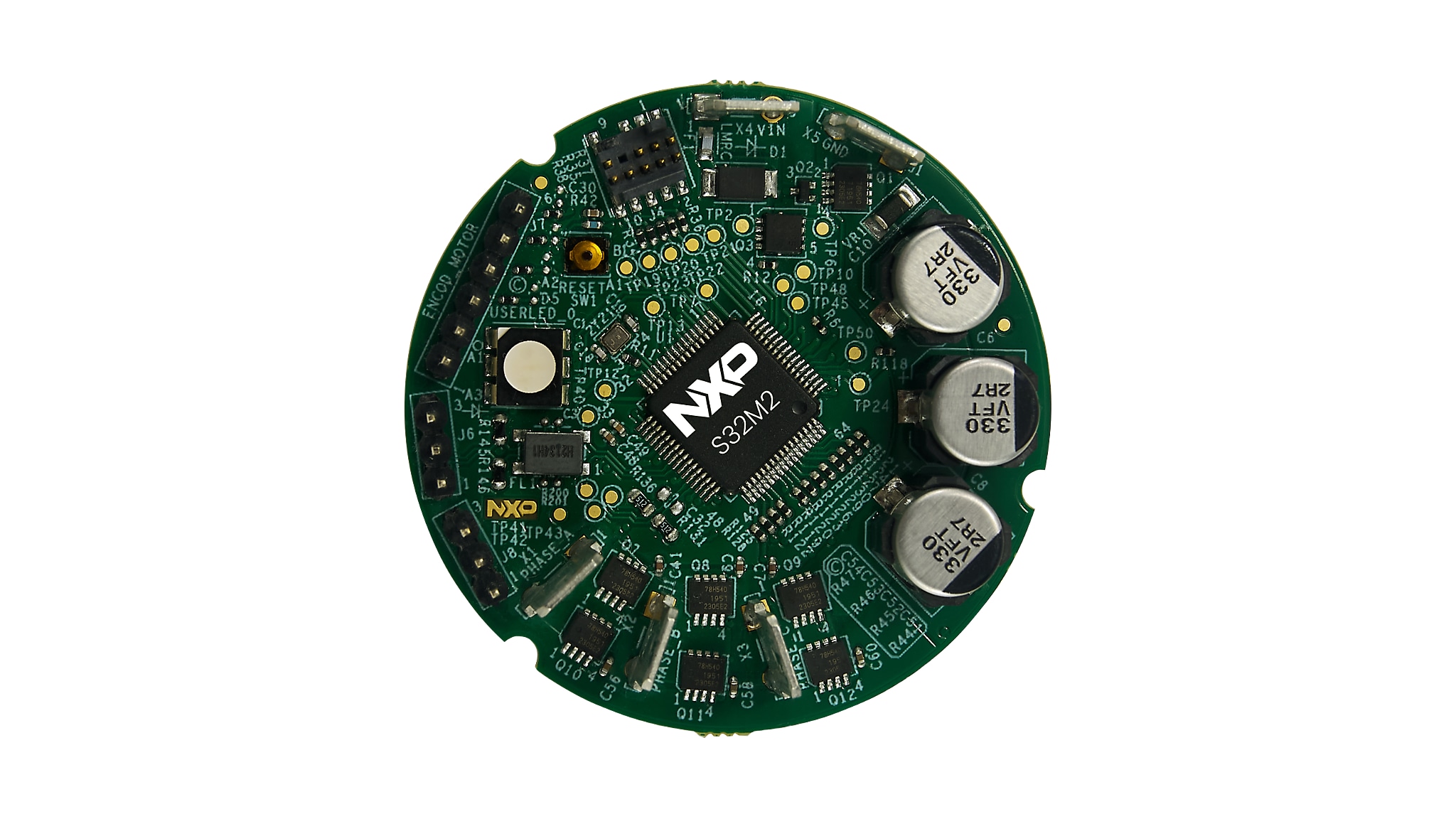

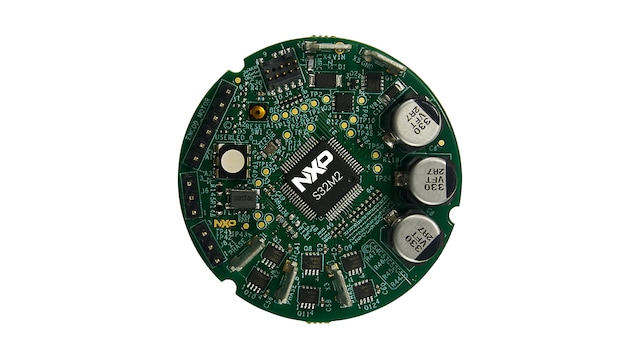

S32M276SFFRD是一款专为汽车BLDC和PMSM电机控制应用设计的参考设计板。它基于S32M276集成解决方案，采用系统级封装(SiP)设计，提供32位Arm® Cortex®-M7 S32K33微控制器和一个模拟芯片， 集成了稳压器、栅极驱动器和电流感测功能。

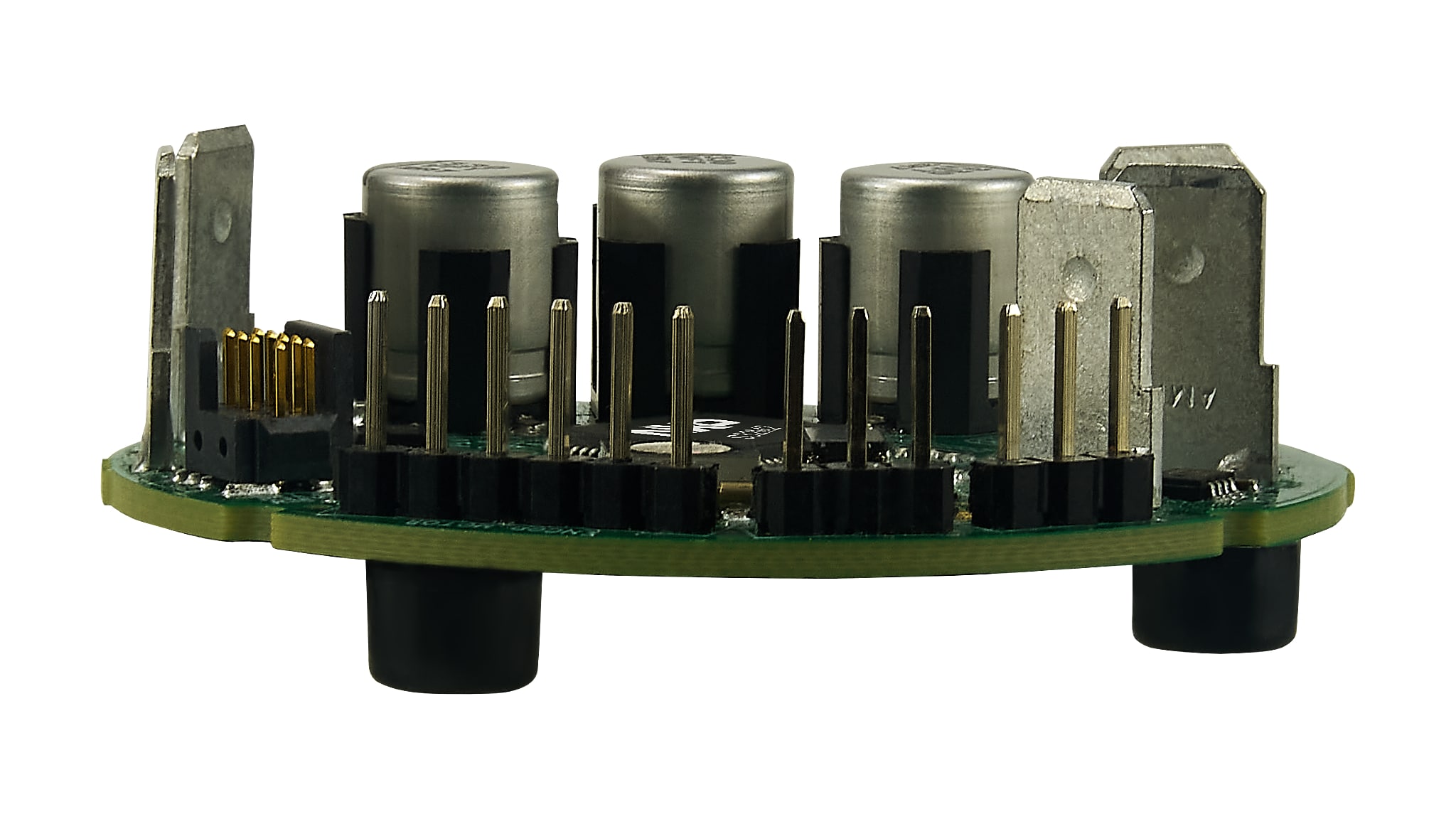

S32M276SFFRD的设计旨在展示物料清单(BOM)和印刷电路板(PCB)尺寸的缩减。虽然直径不到2英寸(5厘米)，该板能够驱动BLDC/PMSM电机控制应用。

The S32M276SFFRD offers UART, CAN (FD) (using internal PHY), RGB LED, JTAG 10-pin connector and faston connectors for power supply and 3-phase motor.

框图

选择框图:

S32M276SFFRD

S32M276SFFRD Reference Design Board for Automotive Motor Control Block Diagram

S32M276 PMSM FOC应用

S32M276 PMSM FOC Application Block Diagram

S32M276 BLDC六步控制应用

S32M276 BLDC 6-Step Application Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

S32M电机控制集成解决方案

  • S32M2: S32M2 12V电机控制集成解决方案

购买选项

S32M276SFFRD-Image

点击展开

S32M276SFFRD
正常供应

S32M276SFFRD Reference Design Board for Automotive Motor Control.

    $49.00 USD
    现货 :26

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
