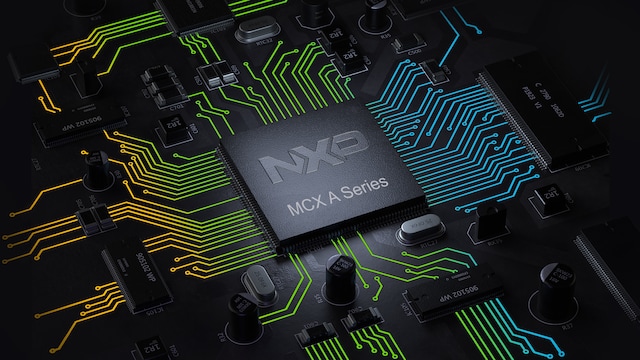

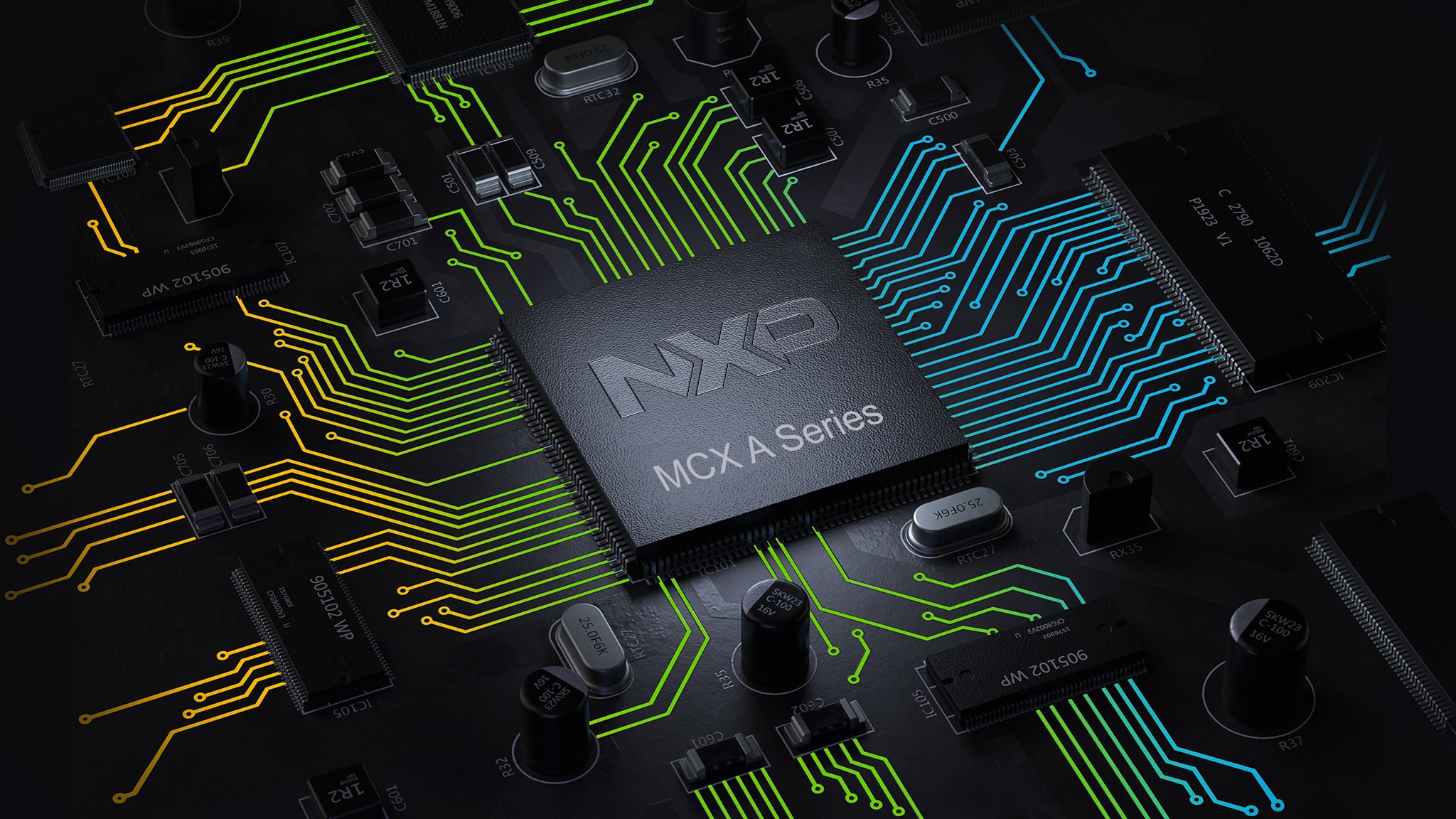

MCX A35:240MHz混合信号Arm® Cortex®-M33 MCU,适用于高级电机控制

滚动图片以放大

框图

MCX A355和MCX A356

MCX A355 and A356: Arm® Cortex®-M33-Based Microcontrollers

特性

内核平台

  • Arm® Cortex®-M33@240MHz

处理加速器

  • 数学加速单元(MAU),支持三角函数、倒数、平方、平方根、正弦、余弦和反正切算法
  • SmartDMA,用于并行摄像头接口和键盘扫描等应用的协处理器

存储器

  • 单bank闪存:高达1024kB的闪存,带ECC(支持单位校正和双位检测)
  • 带有8kB RAM的缓存引擎
  • 高达256kB的RAM,其中8kB与缓存共享,可配置为带ECC的8kB RAM(支持单位校正和双位检测)
  • 所有RAM可在深度掉电模式下保持数据
  • ROM

外设

  • 高级电机控制
    • 两个FlexPWM,每个有4个子模块,提供16个PWM补充输出(无Nanoedge模块)
    • 两个正交编码/解码器(eQDC)
    • 支持4个输出触发器
    • 模拟外设
      • 4个16位ADC
        • 16位模式下最高3.2Msps,12位模式下最高4Msps
        • 共82个ADC输入通道(取决于封装)
        • 内置温度传感器
      • 1个12位DAC
        • 高达1Msps
      • 3个高速比较器,带有8个输入引脚和8位DAC作为内部参考
        • 1个LPCMP即使在深度掉电模式下也能正常运行
      • 4个无PGA的OPAMP
    • 定时器
      • 5个32位标准通用异步定时器/计数器,最多支持4个捕获输入和4个比较输出、PWM模式和外部计数输入。可选择特定的定时器事件,以生成DMA请求。
      • 低功耗定时器
      • 频率测量定时器
      • 窗口化看门狗定时器
      • 唤醒定时器
      • Micro-tick定时器(UTICK)
      • 操作系统事件定时器
      • RTC定时器,无外部32KHz输入
    • 用于连接的通信接口
      • 两个LPSPI,4个LPI2C,6个LPUART
      • 1个FlexCAN,带FD

信息安全

  • 根据IETF的RFC4122 v5规范,每个设备都拥有一个128位通用唯一标识符(UUID)
  • 设备生命周期管理
  • 通过MBC和可锁定功能提供闪存读/写/执行权限保护
  • 隐式保护闪存区(IFR)
  • 安全监测
    • 用于检测代码流完整性的代码看门狗
    • 对安全敏感寄存器提供抗干扰攻击密钥访问(Glikey)
    • 6个被动式防篡改检测

封装

  • WFBGA169 7x7mm、LQFP144 20x20mm、LQFP100 14x14mm、LQFP64 10x10mm
