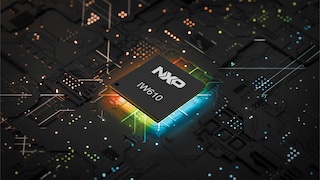

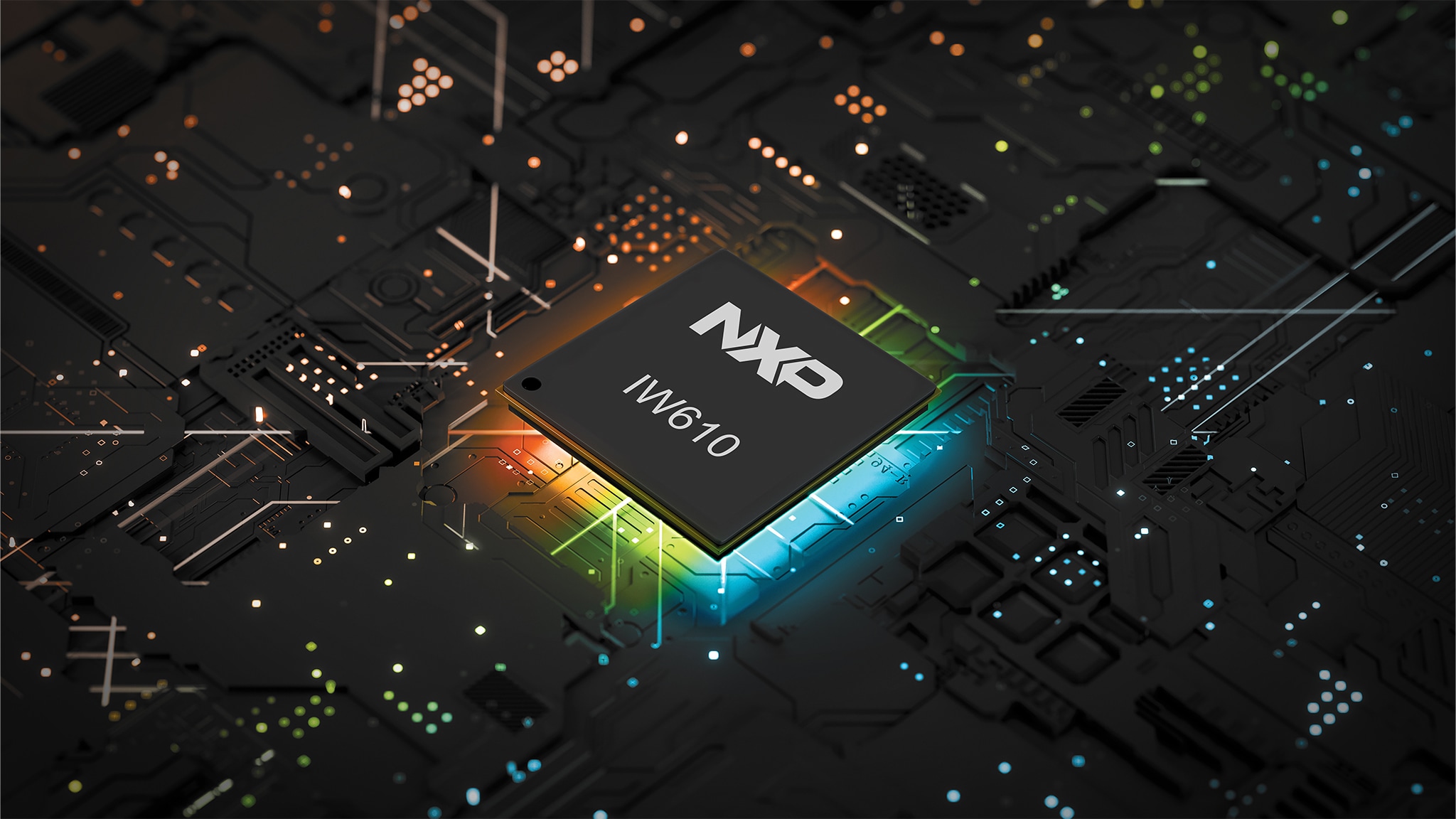

2.4/5GHz双频1x1 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.4 + 802.15.4三频解决方案
2.4/5GHz双频1x1 Wi-Fi® 6+BLE 5.4+802.15.4三频解决方案
IW610系列具有1x1双频(2.4GHz/5GHz)Wi-Fi 6无线子系统，相较于早期Wi-Fi标准，显著提升了网络效率、降低了延迟，并扩展了覆盖范围。其BLE无线器件支持2Mbit/s高速数据传输，同时具备远程通信和扩展广播功能，以支持网络调试及传感器聚合。IW610系列支持双天线与单天线配置，确保内部与外部无线单元间的高效共存。
IW610结合了恩智浦EdgeLock™安全技术，为安全启动、固件更新及生命周期管理提供强有力的保护。其先进设计实现了高集成度、低功耗与安全运行，同时采用紧凑且经济高效的封装。
IW610兼容恩智浦的i.MX MPU、i.MX RT和MCX主机平台。其模块化主机驱动程序架构可简化MCU和MPU的集成过程，所需工作量极小。该模块提供多种接口，以灵活连接外部处理器，包括用于Wi-Fi的SDIO和USB、用于蓝牙的UART或USB，以及用于802.15.4的SPI。
优质模块制造商提供基于IW610的无线模块，为快速部署提供高效、便捷的解决方案。
产品详情
框图
特性
Wi-Fi连接
- 1x1双频2.4GHz/5GHz 802.11 a/b/g/n/ax
- 256 QAM，20MHz带宽，峰值吞吐量为114.7Mbps
- Wi-Fi Tx输出功率高达+23dBm
- Wi-Fi 6扩展覆盖范围(ER)，双载波调制(DCM)，目标等待时间(TWT)
- 低功耗Wi-Fi空闲、待机和睡眠模式
- WPA2/WPA3安全
- 支持Matter over Wi-Fi
- 单天线、双天线，具有分集功能。
- SDIO或USB主机接口
BLE连接
- 可切换BLE/802.15.4运行
- 内置PA/LNA/开关，发射输出高达+15dBm
- 2Mbps高速数据传输，远程，广播扩展
- UART或USB
802.15.4
- 符合IEEE802.15.4-2015标准的MAC
- 802.15.4支持Matter over Thread
- SPI主机接口
IW610系列产品
| IW610系列 | 无线配置 |
|---|---|
| IW610G | 双频Wi-Fi 6+BLE/802.15.4 |
| IW610F | 双频Wi-Fi 6+BLE |
| IW610C | 单频Wi-Fi 6+BLE/802.15.4 |
| IW610B | 单频Wi-Fi 6+BLE |
合作伙伴模块
IW610
2.4/5GHz双频1x1 Wi-Fi® 6+BLE 5.4+802.15.4三频解决方案| 产品 | Wi-Fi I/F | 蓝牙I/F | 工作温度 | 天线类型 | 天线数量 | 模块类型 | 模块大小 | 资格认证 | 推荐主机 |
|---|---|---|---|---|---|---|---|---|---|
| AW-XM646F-SUR |
SDIO | UART | -40至85 | 天线引脚数 | 1 | SMD | 12x12x2.0 | FCC | i.MX |
| AW-XM646F-USB |
USB | USB | -40至85 | 天线引脚数 | 1 | SMD | 12x12x2.0 | FCC | i.MX |
| AW-XM646G-SUR |
SDIO | UART | -40至85 | 天线引脚数 | 1 | SMD | 12x12x2.0 | FCC | i.MX |
| AW-XM646G-USB |
USB | USB | -40至85 | 天线引脚数 | 1 | SMD | 12x12x2.0 | FCC | i.MX |
| LBES0ZZ2LL |
SDIO、USB | UART | -40至85 | 外部 | 1 | Shielded Resin | 7.7x8.8x1.3 | FCC、IC、CE、日本 | i.MX 91 |
| LBEE0ZZ2KL |
SDIO、USB | UART | -40至85 | 外部 | 1 | Shielded Resin | 7.7x8.8x1.3 | FCC、IC、CE、日本 | i.MX 91 |
| MAYA-W433-00B |
SDIO、USB | UART | -40至85 | 天线引脚数 | 1 | SMD | 10.4x14.3x1.9 | RED、FCC、ISED、Giteki | i.MX 91 |
| MAYA-W442-00B |
SDIO、USB | UART | -40至85 | U.FL连接器 | 1 | SMD | 10.4x14.3x1.9 | RED、FCC、ISED、Giteki | i.MX 91 |
| MAYA-W463-00B |
SDIO、USB | UART | -40至85 | 天线引脚数 | 1 | SMD | 10.4x14.3x1.9 | RED、FCC、ISED、Giteki | i.MX 91 |
| MAYA-W471-00B |
SDIO、USB | UART | -40至85 | 天线引脚数 | 2 | SMD | 10.4x14.3x1.9 | RED、FCC、ISED、Giteki | i.MX 91 |
| MAYA-W476-00B |
SDIO、USB | UART | -40至85 | 内置PCB天线 | 1 | SMD | 10.4x14.3x1.9 | RED、FCC、ISED、Giteki | i.MX 91 |
| FGA66XABMD |
SDIO | UART、PCM | -40至85 | PCB或IPEX | 1 | LGA | 14x23x2.2 | FCC、IC、CE、RCM、SRRC | i.MX |
| FGA66XACMD |
USB | USB | -40至85 | PCB或IPEX | 1 | LGA | 14x23x2.2 | FCC、IC、CE、RCM、SRRC | i.MX |
