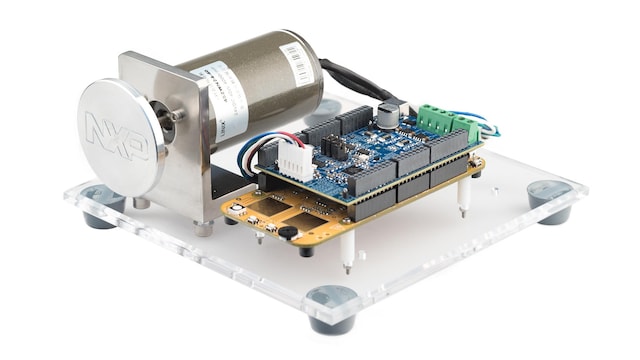

Name: S32K144 BLDCPMSM开发套件
Price: 703.00 USD
Availability: BackOrder

滚动图片以放大

MCSPTE1AK144是一款开发套件，专用于无刷直流(BLDC)电机控制(面向暖通及电动泵)和三相永磁同步电动机(PMSM)控制(面向主动悬架或电动传动系统)。

基于32位Arm^® Cortex^®-M S32K1微控制器和GD3000预驱动器，MCSPTE1AK144可以快速原型设计和评估BLDC和PMSM电机控制应用，而无需等待最终的硬件设计。

MCSPTE1AK144应用软件能够利用汽车计算和电机控制库套件，提供3相BLDC和PMSM电机控制应用的完整参考实施。

MCSPTE1AK144套件正在取代MTRDEVKSBNK144和MTRDEVKSPNK144。
辅助工具和软件均与套件完全兼容。

设计文件

软件

产品详情

支持的器件

通用负载开关

BLDC，H桥，步进电机

GD3000: 3相无刷电机预驱动器

电源管理

安全SBC

UJA1169TK: 微型高速CAN系统基础芯片

处理器和微控制器

S32K汽车通用MCU

S32K1: S32K1汽车通用微控制器

功能

硬件特性

S32K144EVB：具有LIN和CAN连接支持的S32K144评估板，OpenSDA编程/调试

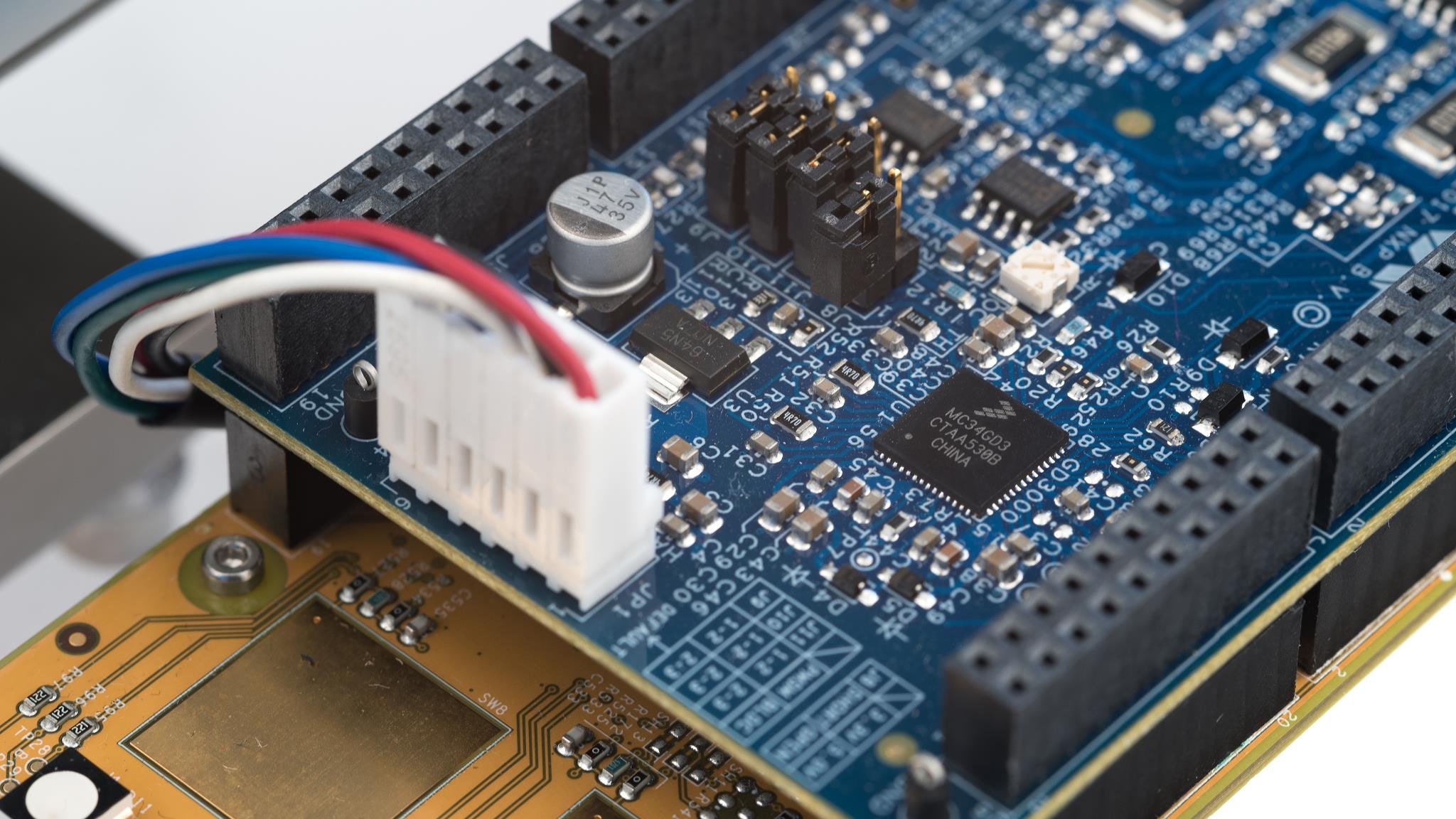

DEVKIT-MOTORGD— 基于SMARTMOS^™ GD3000预驱动的12 V/5 A三相功率级板，具有状态监控和故障检测
低成本永磁电机-配备霍尔传感器的三相永磁电机，24伏直流电，4000RPM，40W，45ZWN24-40
USB线缆
12 VDC电源

软件特性

MCSPTE1AK144开发工具包应用软件
汽车电机控制算法：
- 用于正弦波电机类型(PMSM)的具有弱磁功能的磁场定向控制(FOC)
- 梯形电机类型(BLDC)的六步换向控制
汽车数学和电机控制库 (AMMCLib)套件评估板：基于预编译软件库块的控制算法
FreeMASTER和电机控制应用调优(MCAT)工具：控制结构不同层级的应用调优和变量跟踪
S32 Design Studio IDE for Arm^®和S32软件开发套件(SDK)：基于S32SDK在S32DS中创建的示例软件
SDK - Processor Expert^®(PEx)生成的MCU外设初始化

电机控制功能

低压三相永磁电机(BLDC或PMSM)
10-18 V，最高100 W功率
单旁路、双旁路和三旁路电流传感
霍尔/编码器/无传感器位置传感器

电机

LINIX 45ZWN24-40：3相BLDC电机，24V，40W，4000rpm，2.3A，2极对

电源

PS-1250APL05/S3：12 V，5 A +通用交流插头适配器

兼容性

DEVKIT-MOTORGD兼容的集成电机Shield扩展板

接口

CAN板载接口
LIN板载接口
板载OpenSDA调试接口 (包括串行通信)
SWD/JTAG调试接口

支持工具

基于S32K1的S32 SDK，在S32 Design Studio for Arm^®中创建的基于ANSI-C的示例软件
支持FreeMASTER可视化/配置
软件包的MCAT工具部分
Processor Expert^®生成的MCU外设初始化

购买选项

点击展开

MCSPTE1AK144
正常供应

S32K144 BLDC/PMSM Development Kit.

套件包含

套件内含物

S32K144EVB-Q100评估板
用于DEVKIT(DEVKIT-MOTORGD)的电机控制Shield扩展板
永磁电机
USB线缆
电源

$703.00 USD
