S32K1汽车通用MCU

滚动图片以放大

S32K1系列32位微控制器（MCU）提供基于Arm^® Cortex^®-M的MCU，以及基本的加密安全引擎。S32K1系列具有内核、内存和外设数量方面的可扩展性，能够实现高性能和功能安全，符合ISO 26262标准，达到ASIL B安全等级。

S32K1系列具有完整的量产级软件生态合作体系。S32K1 MCU具有超低功耗工作模式，并由一套全面的量产级工具和软件支持，包括适用于AUTOSAR®和非AUTOSAR应用的车规级软件开发套件（SDK）。

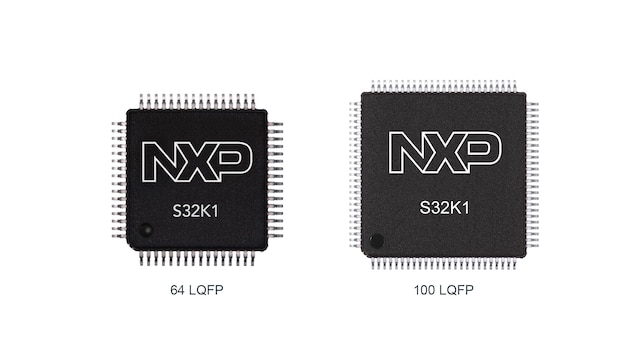

S32K1 MCU提供多种封装类型，包括QFN、LQFP和MAPBGA，在集成和设计方面提供了灵活性。

数据手册

参考手册

产品详情

框图

S32K1系列功能

获取框图PDF

特性

可扩展的单一平台

48MHz Cortex-M0+内核或80/112MHz Cortex-M4F内核
128KB至2MB闪存，带ECC。高达4KB EEPROM
12位1Msps ADC，16位FlexTimer，具有死区插入和故障检测功能
可扩展的低功耗运行和停止模式。快速唤醒、时钟和电源门控
提供QFN，LQFP和MAPBGA封装。温度范围为-40至125/150°C，至少15年长期供货保证
获得AEC-Q100认证

0级：-40°C至+150°C Ta
1级：-40°C至+125°C Ta
2级：-40°C至+105°C Ta

功能安全、信息安全和连接

功能安全符合ISO 26262标准，高达ASIL B级
硬件和软件看门狗、时钟/电源/温度监测仪
功能安全文件和SafeAsure技术论坛支持
CSEc安全引擎——AES-128，安全启动和密钥存储
以太网（10/100Mbit/s），CAN FD，FlexIO（UART、I²C、SPI、I²S、LIN、PWM等），串行音频接口，QSPI

完整的量产级软件生态合作体系

S32 Design Studio IDE：Eclipse、GCC和调试器
量产级S32软件开发套件（S32 SDK）：符合SPICE 3级标准，经过MISRA测试
恩智浦AUTOSAR® MCAL（符合ISO 26262和QM标准）和操作系统
恩智浦提供的安全固件
面向功能安全应用的内核自检库
符合量产级ASIL标准的实时驱动程序（RTD）支持
面向MATLAB^®和Simulink^®的基于模型的设计工具箱（MBDT），FreeMASTER （Lite）加上电机控制应用优化（MCAT）工具，以及汽车数学和电机控制库（AMMCLib）集
第三方生态合作体系支持，加快产品上市速度

软件支持

工具	参考软件	标准软件	高级软件	原有软件
S32 Design Studio for S32 Platform 包括配置工具 FreeMASTER运行时调试工具基于模型的设计工具箱（MBDT）	FreeRTOS™ LIN协议栈 TCP/IP协议栈	实时驱动（RTD）包括EB tresos Studio 安全外设驱动程序（SPD）	结构内核自检（SCST）汽车数学和电机控制库（AMMCLib） S32K ISELED	AUTOSAR MCAL S32 SDK

购买/参数

快速参考恩智浦部件命名.

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

设计资源

设计文件

快速参考恩智浦设计文件类型.

1-5/ 19 设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

符号和尺寸
S32K116_48LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:0099.1 KBPS32K116LFF0MLCR
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K142_100LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:00150.9 KBFS32K142HAT0MLLT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K118_48LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:0099.0 KBPS32K118LATMLFT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K144_100LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:00148.1 KBPS32K144HFT0VLLT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K142_48LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:0099.6 KBS32K142UNF0MLFT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K144_100BGA - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:0051.8 KBPS32K144UAF0MMH
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K144_64LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:00118.5 KBPS32K144HFT0VLHT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K142_64LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:0085.8 KBFS32K142HAT0MLHT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K148_176BGA - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:00217.9 KBPS32K148UEXXMLU
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K118_64LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:00117.2 KBS32K118
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K116_32QFN - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:0090.7 KBPS32K116LFF0MFMR
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K146_144LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:00190.7 KBFS32K146HAT0MLQT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K146_64LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:00118.5 KBPS32K146UAT0VLHT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K142_48LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:0099.6 KBPS32K142UAT0VLFT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K146_100BGA - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:0046.4 KBPS32K146HAT0MMHT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K148_100BGA - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:0048.1 KBFS32K148UJT0VMHT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K146_48QFN - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:00114.7 KBFS32K146HAT0MLLT
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
符号和尺寸
S32K148_144LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP版本 0Jul 3, 2019 13:31:00195.5 KBS32K148LQFP144
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
计算器
Flex Memory Endurance Calculator

ZIP版本 0.4.0Sep 21, 2018 00:00:004.1 MBFME-CALCULATOR
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
