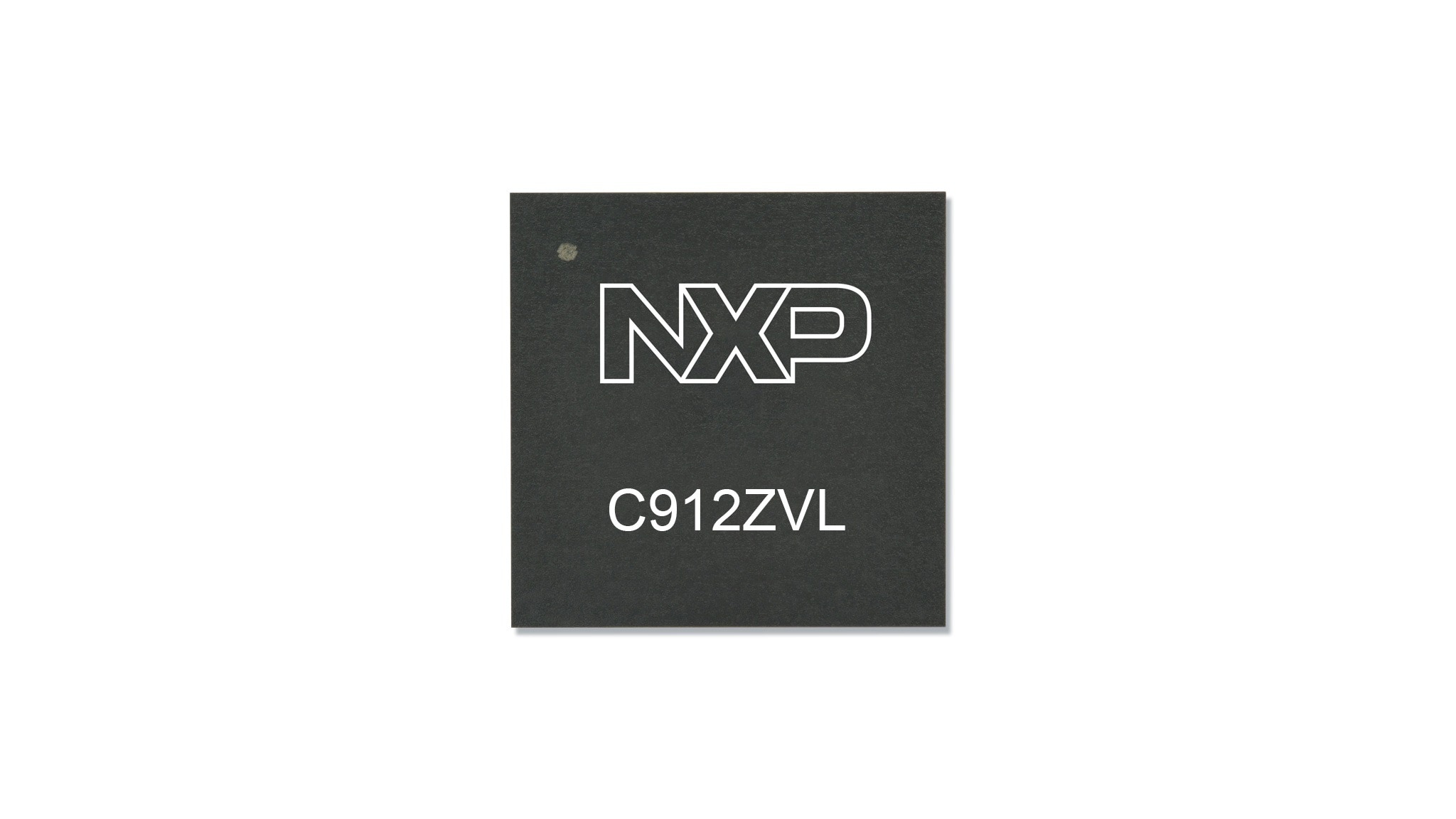

C912ZVL平台是S12 MagniV混合信号MCU系列的一部分，提供一个低成本、高集成度的解决方案，适合空间受限的汽车LIN节点。这个系列还具有从8-128K闪存的存储器尺寸，为平台标准化提供了充分的可扩展性。
C912ZVL集成了高精尖的S12Z内核、一个12V至5V稳压器和一个LIN物理层收发器，适用于传感器接口、执行器、开关面板或环境照明等多种汽车和工业控制应用。
参与此计划的产品可保证至少10年的供货。此计划下专为汽车、电信和医疗领域而开发的产品可保证15年的供货。
| 48-LQFP | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| C912ZVLA | C912ZVL | C912ZVL | ||||||||
| 存储器 | 闪存[kB] | 128 | 96 | 64 | 128 | 96 | 64 | 32 | 16 | 8 |
| EEPROM [kB] | 2 | 1 | 2 | 1 | 0.128 | |||||
| RAM [kB] | 8 | 4 | 8 | 4 | 1 | 0.5 | ||||
| UHV | V reg | 5V / 3.3V; 70mA或高达170 (带镇流器选件 / BCTL) |
5V; 70mA或高达170 (带镇流器选件/ BCTL) |
|||||||
| V reg容错 | 2% | 3% | 3% | |||||||
| PHY | LIN | |||||||||
| HVI | 1 | |||||||||
| 模拟 | ADC (LB)通道 | 10 | ||||||||
| ADC (LB)分辨率 | 12位 | 10位 | 10位 | |||||||
| ACMP，带8位DAC | 1 | - | - | |||||||
| PGA | 1 | - | - | |||||||
| PGA电平 | 10/20/40/80x | - | - | |||||||
| 通信 | SCI | 2 | ||||||||
| SPI | 1 | |||||||||
| IIC | 1 | |||||||||
| MSCAN | 1 | - | ||||||||
| Tim | 定时器 (6+2通道) | 6通道+两通道(16位) | ||||||||
| PWM | 8通道8位(或4通道16位) | |||||||||
| I/O | 通用IO | 35 | - | |||||||
| 内部电容 IO (5/12v) | 22/1 | |||||||||
| eVdd (5V/20mA) | 1 | |||||||||
| N-GPIO (5V / 25mA) | 3 | 1 | ||||||||
| 温度选项 | C / V / M | C / V / M | ||||||||
| 32-LQFP | 32-QFN | 32-LQFP | 32-QFN | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C912ZVLA | C912ZVL | C912ZVLA | C912ZVL | C912ZVLS | |||||||||||
| 存储器 | 闪存[kB] | 128 | 96 | 64 | 128 | 96 | 64 | 128 | 96 | 64 | 32 | 16 | 8 | 32 | 16 |
| EEPROM [kB] | 2 | 1 | 2 | 1 | 2 | 1 | 0.128 | ||||||||
| RAM [kB] | 8 | 4 | 8 | 4 | 8 | 4 | 1 | 0.5 | 1 | ||||||
| UHV | V reg | 5V / 3.3V; 70mA或高达170 (带镇流器选件 / BCTL) |
5V; 70mA或高达170 (带镇流器选件/ BCTL) |
||||||||||||
| V reg容错 | 2% | 3% | 2% | 3% | |||||||||||
| PHY | LIN | ||||||||||||||
| HVI | 1 | ||||||||||||||
| 模拟 | ADC (LB)通道 | 6 | 7 | 6 | |||||||||||
| ADC (LB)分辨率 | 12位 | 10位 | 12位 | 10位 | |||||||||||
| ACMP，带8位DAC | 1 | 0 | 1 | - | |||||||||||
| PGA | 1 | - | 1 | - | |||||||||||
| PGA电平 | 10/20/40/80x | - | 10/20/40/80x | - | |||||||||||
| 通信 | SCI | 2 | |||||||||||||
| SPI | 1 | ||||||||||||||
| IIC | 1 | ||||||||||||||
| MSCAN | 1 | - | |||||||||||||
| Tim | 定时器(6+片上2通道) | 6通道+两通道(16位) | |||||||||||||
| PWM | 8通道(16位) | 8通道8位(或4通道16位) | |||||||||||||
| I/O | 通用IO | 20 | |||||||||||||
| 内部电容 IO (5/12v) | 16/1 | ||||||||||||||
| eVdd (5V/20mA) | 1 | ||||||||||||||
| N-GPIO (5V / 25mA) | 1 | 1 | 3 | ||||||||||||
| 温度选项 | C / V / M | C / V / M | |||||||||||||
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
