集成了DAC的软件可配置通用模拟输入AFE

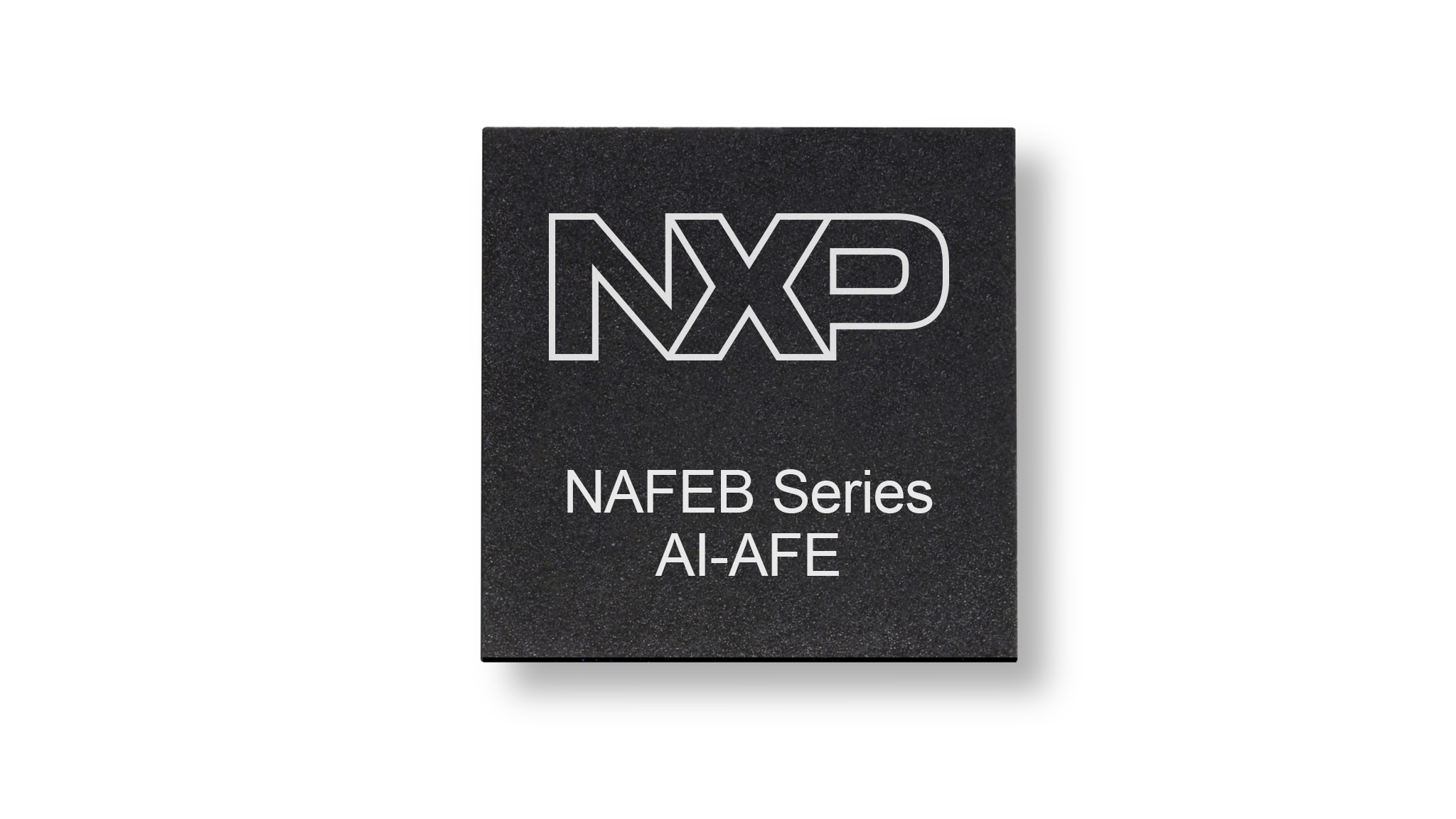

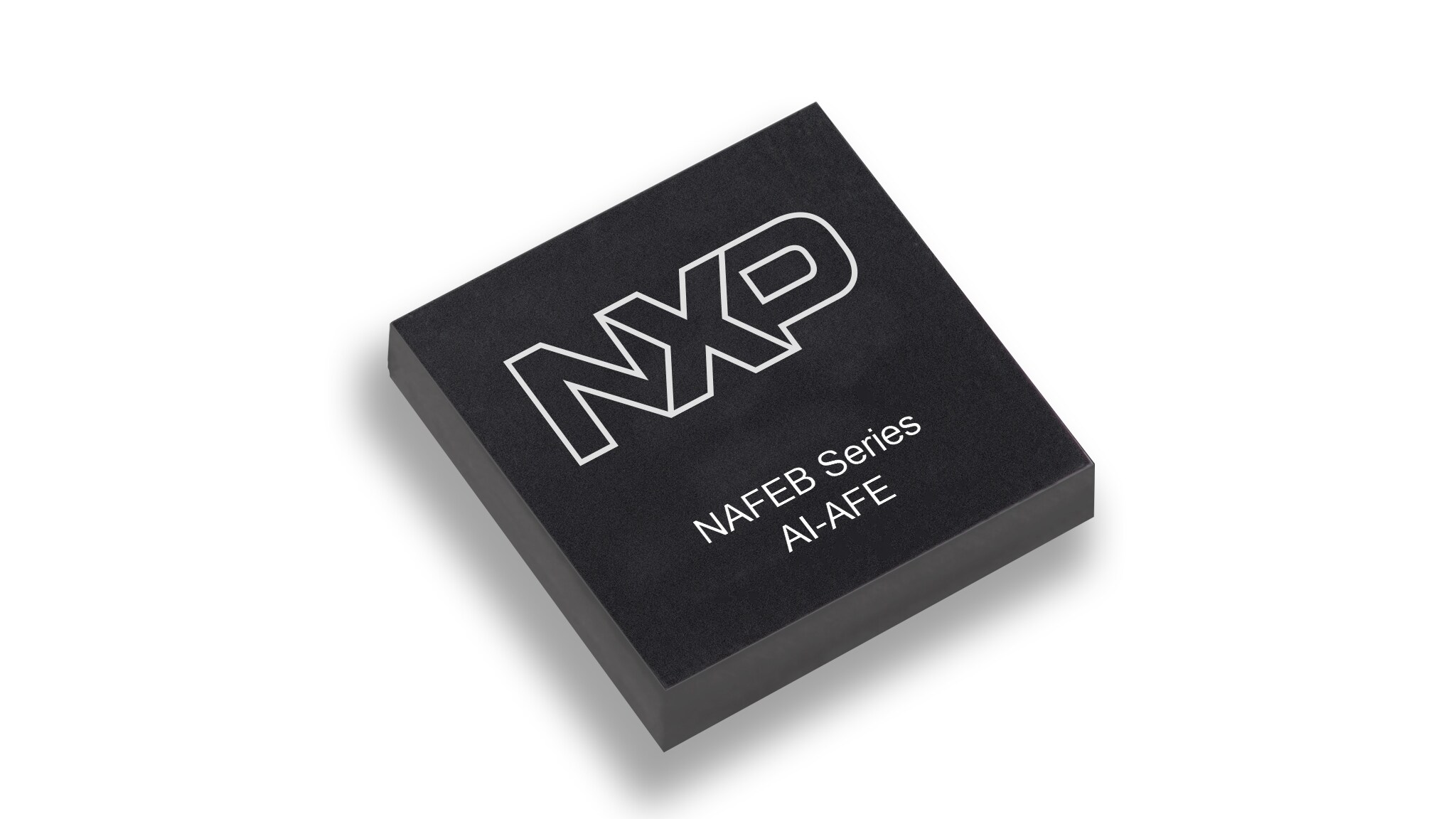

NAFEB43388是一款软件可配置的工业级多通道模拟前端 (AFE)，适用于高精度测量。它集成了以下组件：
- 24位模数转换器(ADC)
- 13位数模转换器(DAC)
- 可编程增益放大器(PGA)
- 低漂移电压基准源
- 一种具有智能熔断保护功能的高精度感测电阻
它提供用于异常检测的诊断电路，主要面向可编程逻辑控制器(PLC、DCS、I/O模块和数据采集系统)。
产品详情
特性
软件可配置
- 多功能、多量程、软件可配置的模拟输入
- 电压、电流、电阻、电阻温度探测器(RTD)以及热电偶(TC)测量
- 输入范围：
- 电压：±12.5V
- 电流：±25mA
- 电阻：1mΩ至1MΩ
稳定可靠
- 4-20mA感测电阻，由一个智能且稳健的开关进行保护
- ±36V I/O保护
- 短路和过压保护
精度
- 室温条件下精度为0.005%
- 在扩展温度范围内精度为0.1%
尺寸
- 8通道解决方案，采用紧凑型6×6mm封装
平台化
- 提供多种型号，可满足从低端到高端应用的不同需求
相关产品

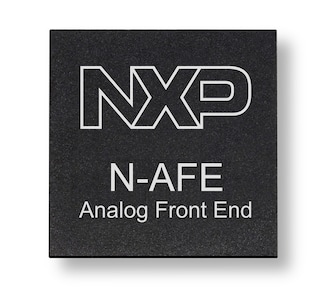

高度可配置的8通道±25V通用输入模拟前端，带励磁源
