S12XS汽车和工业微控制器(MCU)
超可靠的S12XE高性能汽车和工业微控制器(MCU)
产品详情
特征
- XGATE协处理器帮助建立虚拟外设，提高整体性能
- 灵活的、可编程的硬件仿真EEPROM
- 支持系统完整性，提供存储保护单元与超级用户/用户模式
- S12X CPU @ 50Mhz总线频率

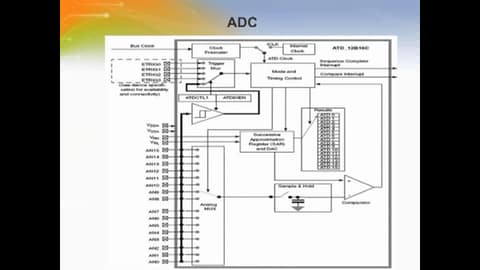

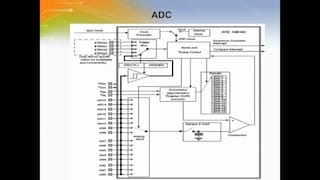

- 模数转换器(ADC)，12 位分辨率和 3μs转换时间
- 增强型捕捉定时器(ECT)
- 周期中断定时器(PIT)
- 实时中断(RTI)
- 异步周期性中断(API)
- 脉宽调制器(PWM)
- MSCAN模块
- 串行外设接口(SPI)
- 串行通信接口(SCI)
- 后台调试模块(BDM)和调试器(xDBG)
- 片上稳压器
- 本产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货
对比表
S12XE系列产品
| MC9S12XEP | MC9S12XEQ | MC9S12XEG | MC9S12XES | MC9S12XET | MC9S12XEA | |
|---|---|---|---|---|---|---|
| 内部闪存 | 768到1M | 384到512 | 128到384 | 384 | 256 | 128到256 |
| 封装 | 112和144 LQFP，208 MPBGA | 80，112，144 LQFP | 80，112，144 LQFP | 80，112，144 LQFP | 80，112，144 LQFP | 80，112，144 LQFP |
| 串行接口类型 | CAN，SCI，SPI，I2C | CAN，SCI，SPI，I2C | CAN，SCI，SPI，I2C | CAN，SCI，SPI，I2C | CAN，SCI，SPI，I2C | CAN，SCI，SPI，I2C |
| 最大串行接口数量 | 5, 8, 3, 2 | 4, 6, 3, 2 | 2, 6, 3, 2 | 1, 2, 1, 2 | 3, 4, 3, 1 | 3, 2, 3, 1 |
| 定时器 | ECT, PIT, TIM | ECT, PIT | ECT, PIT | ECT, PIT | ECT, PIT | ECT, PIT |
| XGATE协处理器 | 有 | 有 | 有 | 无 | 有 | 有 |
AUTOSAR®软件 (新)
在此免费或以折扣价下载AUTOSAR OS/MCAL。
相关产品
购买/参数
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
文档
快速参考恩智浦 文档类别
1-10 / 84 文件
紧凑列表
产品简介 (1)
-
MC9S12XE Family Product Brief[MC9S12XEPB]亮点
勘误表 (22)
-
MSE9S12XEQ512_2M25J Mask Set Errata[MSE9S12XEQ512_2M25J]
-
MSE9S12XEP100_1M22E Mask Set Errata[MSE9S12XEP100_1M22E]
-
MSE9S12XEQ512_1M25J Mask Set Errata[MSE9S12XEQ512_1M25J]
-
MSE9S12XEP100_0M22E Mask Set Errata[MSE9S12XEP100_0M22E]
-
MSE9S12XEP100_0M48H Mask Set Errata[MSE9S12XEP100_0M48H]
-
MSE9S12XEP100_3M48H Mask Set Errata[MSE9S12XEP100_3M48H]
-
MSE9S12XET256_0M53J Mask Set Errata[MSE9S12XET256_0M53J]
-
MSE9S12XEP100_5M48H Mask Set Errata[MSE9S12XEP100_5M48H]
-
MSE9S12XEP100_1M48H Mask Set Errata[MSE9S12XEP100_1M48H]
-
MSE9S12XEP100_2M48H Mask Set Errata[MSE9S12XEP100_2M48H]
-
MSE9S12XEP100_2M22E Mask Set Errata[MSE9S12XEP100_2M22E]
-
MSE9S12XET256_1M53J Mask Set Errata[MSE9S12XET256_1M53J]
-
MSE9S12XEP100_4M48H Mask Set Errata[MSE9S12XEP100_4M48H]
-
MSE9S12XEQ512_0M25J Mask Set Errata[MSE9S12XEQ512_0M25J]
-
MSE9S12XEQ512_3M25J Mask Set Errata[MSE9S12XEQ512_3M25J]
-
MSE9S12XET256_2M53J Mask Set Errata[MSE9S12XET256_2M53J]
-
MC9S12XET256, Mask 0N36H[MSE9S12XET256_0N36H]
-
MC9S12XEQ512, Mask 0M12S[MSE9S12XEQ512_0M12S]
-
MC9S12XEP100, Mask 0N35H[MSE9S12XEP100_0N35H]
-
MC9S12XEP100, Mask 1N35H[MSE9S12XEP100_1N35H]
-
MC9S12XET256, Mask 1N36H[MSE9S12XET256_1N36H]
-
MC9S12XEQ512, Mask 1M12S[MSE9S12XEQ512_1M12S]
参考手册 (1)
-
CPU12/CPU12X - Reference Manual[CPU12/CPU12X]亮点
工程设计要点 (1)
应用笔记 (39)
-
AN4731: 理解恩智浦微处理器上的注入电流--应用笔记[AN4731]
-
XGATE Library: SCI Emulation[AN3292]
-
Low-Power Techniques for the S12X Family[AN3289.PDF]
-
XGATE Library: Load Measurement[AN3253]
-
XGATE Library: PWM Driver[AN3225]
-
XGATE Library: TN/STN LCD Driver[AN3219]
-
XGATE Library: ATD Average[AN3226]
应用笔记软件 (12)
-
Software for AN3493[AN3493SW]
-
AN3333 Application Note Software package[AN3333SW]
-
Software files for AN3292[AN3292SW]
-
Software files for AN3253[AN3253SW]
-
Software files for AN3225[AN3225SW]
-
Software files for AN3226[AN3226SW]
-
Software files for AN3219[AN3219SW]
-
Software files for AN3144[AN3144SW]
-
Source files for AN2726 in ZIP format[AN2726SW]
手册 (1)
-
Automotive In-Vehicle Networking Brochure[BRINVEHICLENET]
数据手册 (1)
-
S12XE Family - Data Sheet[MC9S12XEP100RMV1]亮点
用户指南 (3)
-
S12XEIPLLCUGSW -- Software[S12XEIPLLCUGSW]
-
S12XE IPLL Calculator[S12XEIPLLCUG]
-
3-Phase AC/BLDC High Voltage Power Stage Board - User's Guide[3PHACBLDCHVPSUG]
简介 (3)
-
XGATE Co-processor Summary Brochure[XGATECOPROCFS]
-
汽车电子微控制器系列器件简介[S12XEFSSTAND]亮点
设计资源
硬件
快速参考恩智浦
板类型.
1-5 / 8 硬件
-
仿真器、探测器、编程器Universal Multilink开发接口亮点
正常供应 -

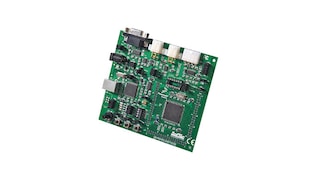

评估板和开发板面向16位MC9S12XE的演示板亮点
