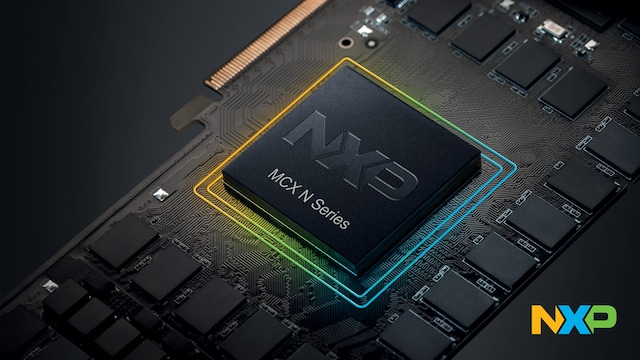

MCX N94、N54、N53、N52和N24采用高集成度的低功耗双核Arm® Cortex®-M33 MCU，并集成片上加速器和高级安全功能
依托恩智浦稳健的制造策略与可靠的产品供应，满怀信心地启动下一个MCX设计。
MCX N94、N54、N53、N52和N24采用最多两个高性能Arm® Cortex®-M33内核，运行频率高达150MHz，提供2MB闪存以及可选的带完整ECC的RAM、DSP协处理器，并集成了一个eIQ Neutron NPU。与单独的CPU内核相比，NPU可实现高达42倍的机器学习吞吐量提升，从而减少NPU处于唤醒状态的时间，并降低整体功耗。
这种多核设计智能、高效地将工作负载分配给模拟与数字外设，提升了系统性能并降低了功耗。这些器件均受到MCUXpresso Developer Experience支持，有助于优化、简化并加速嵌入式系统的开发工作。
产品详情
框图
特性
一般特性
- 双Arm Cortex-M33内核，主频为150MHz，每核618 CoreMark (4.12 CoreMark/MHz)
- MCX N24：Arm Cortex-M33单核，主频为150MHz，618 CoreMark (4.12 CoreMark/MHz)
- 借助NPU实现4.8 GOPs的边缘AI/ML加速
- 通过EdgeLock®安全区域(核心配置)实现平台安全
- 工作温度范围：-40°C至+125°C
- 运行电流低至57μA/MHz，启用RTC且保持512KB SRAM的掉电模式下为6μA，启用RTC且保持32kB SRAM的深度掉电模式下为2μA
内核
- 主核：32位Arm® Cortex®-M33 CPU，集成TrustZone®、MPU、FPU、SIMD、ETM和CTI
- 副核：32位Arm® Cortex®-M33 CPU
处理加速器
- DSP加速器(PowerQUAD，带协处理器接口)
- SmartDMA (用于并行摄像头接口和键盘扫描等应用的协处理器)
- eIQ® Neutron N1-16神经处理单元
- 电力线通信(PLC)控制器
存储器
- 最高2MB片上闪存(两个1MB存储块)
- 支持闪存交换(Flash Swap)与边写边读(RWW)
- 带有16kB RAM的缓存引擎
- 高达512kB RAM，可配置为带ECC的416kB存储器(支持单比特纠错和双比特检测)
- 最多4个8kB ECC RAM即使在VBAT模式下也可以工作
- 带16kB缓存的FlexSPI，支持XIP、8线/4线SPI闪存、HyperFlash、HyperRAM、Xccela存储器类型
外设
- 模拟
- 4个16位ADC
- 每个ADC可用作两个单端输入ADC，或者一个差分输入ADC
- 16位模式下为2Msps，12位模式下为3.3Msps
- 每个ADC集成温度传感器
- 3个高速比较器，带有17个输入引脚和8位DAC作为内部参考
- 两个CMP在深度掉电模式下仍可正常工作
- 两个12位DAC，采样率高达1.0MSample/sec
- 1个14位DAC，采样率高达10MSample/sec
- 3个运算放大器，可配置为：
- 可编程增益放大器
- 差分放大器
- 仪表放大器
- 跨导放大器
- 高精度参考电压源，精度为±0.15%，温度漂移为15ppm/℃
- 定时器
- 5个32位标准通用异步定时器/计数器，支持多达4路捕获输入和4路比较输出、PWM模式和外部计数输入。可选择特定的定时器事件，以生成DMA请求。
- SCTimer/PWM
- LPTimer
- 频率测量定时器
- 多速率定时器
- 窗口化看门狗定时器
- 带日历功能的RTC
- 微型定时器
- 操作系统事件定时器
- 通信接口
- USB高速接口(主/从)，带片上HS PHY
- USB全速接口(主/从)，带片上FS PHY、USB设备
- uSDHC (Micro SD高速卡接口)
- 10个LP Flexcomm，均支持SPI、I2C、UART
- 两个支持FD的FlexCAN接口、两个I3C、两个SAI
- 1个支持QoS的以太网接口
- 1个FlexIO可编程接口，可作为各种串行和并行接口，包括但不限于显示驱动器和摄像头接口
- 两个EVM智能卡接口
- 可编程逻辑单元(PLU)
- 电机控制子系统
- 两个eFlexPWM，每个有4个子模块，提供12路PWM输出
- 两个正交编码/解码器(ENC)
- 1个事件生成器(AND/OR/INVERT)模块，支持最多8个输出触发器
- SINC滤波器模块(3阶，5通道，支持将断开信号连接至PWM)
信息安全
- EdgeLock®安全区域，核心配置(ELS)
- AES-256、SHA-2、RNG
- ECC-256 (ECDSA、ECDH)
- EdgeLock®加速器(公钥加密)
- 通过EdgeLock 2GO实现平台安全，支持配置和生命周期管理
- SRAM PUF，用于RoT密钥
- 面向内部和外部闪存的PRINCE实时加密/解密技术
- 受保护的闪存区域(PFR)
- DICE与UID及调试认证
- 两个代码看门狗
- 篡改检测
- 8个防篡改引脚
- 主动与被动篡改引脚检测
- 电压篡改检测
- 温度篡改检测
- 时钟篡改检测
封装
- VFBGA184 (9x9mm)和HLQFP100 (14x14mm)
软件和工具
- MCUXpresso配置工具：一套全面的系统配置工具，包括引脚、时钟、SDK构建工具等
- MCUXpresso SDK：一个开源软件开发套件(SDK)，专为所选处理器和评估板而打造
- MCUXpresso IDE：一个易于使用的集成开发环境(IDE)，用于创建、构建、调试和优化应用
- 实时操作系统
- Zephyr
- FreeRTOS
- Azure
产品计划
EdgeLock® 2GO
Platform Security with provisioning and lifecycle management ready with EdgeLock 2GO.
SafeAssure® (Functional Safety)
When it comes to functional safety, NXP stands for quality, reliability, and ease of integration. Our SafeAssure program simplifies system-level safety implementation in accordance with the applicable safety standards.
Product Longevity
Participating products are available for a minimum of 10 years. Designated participating products developed for the automotive, telecom and medical segments are available for a minimum of 15 years.
MCX N系列特性
| 系列 | 内核 | 闪存 | SRAM | 显著特性 | 评估板 |
|---|---|---|---|---|---|
| N94 | 两个M33@150MHz | 2MB | 512kB (416kB带ECC) | 完整模拟套件，3 个运算放大器，两个DAC，CAN-FD | FRDM-MCXN947 |
| N54 | 两个M33@150Mhz | 2MB | 512kB (416kB带ECC) | 中端模拟配置，1个DAC，CAN-FD | FRDM-MCXN947 |
| N53 | 两个M33@150Mhz | 2MB | 512kB (416kB带ECC) | 智能HMI | FRDM-MCXN947 |
| N52 | 两个M33@150Mhz | 2MB | 512kB (416kB带ECC) | 丰富的数字通信功能，支持USB和 uSDHC接口，可连接外部SDIO WiFi模块 | FRDM-MCXN947 |
| N24 | 1个M33@150Mhz | 2MB | 512kB (416kB带ECC) | 丰富的数字通信功能，支持两个CAN FD、HS USB和串口通信 | FRDM-MCXN947 |
