产品长期供货计划
参与此计划的产品可保证至少10年的供货。此计划下专为汽车、电信和医疗领域而开发的产品可保证15年的供货。
面向汽车动力和工业控制应用的32位MCU

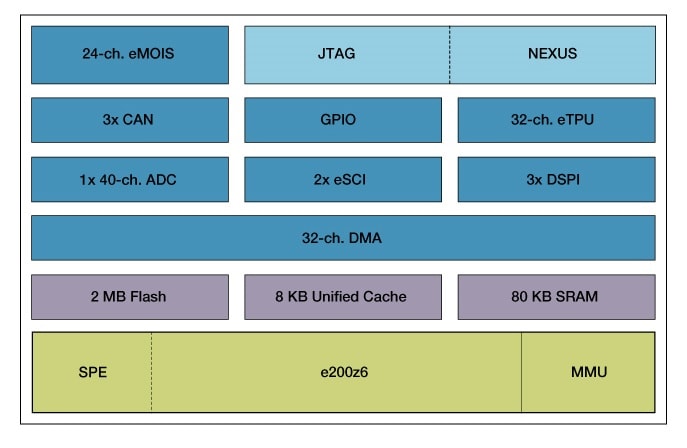

产品详情
特性
恩智浦e200z6内核
- 高性能、带VLE的132MHz 32位Power Architecture内核
- 存储器管理单元(MMU)，带32项全相联的转址旁路缓存(TLB)
- SPE(信号处理扩展)：DSP、SIMD和浮点运算功能
存储器
- 2MB的嵌入式闪存，带纠错码(ECC)和同时读写功能(RWW)
- 64KB片上静态RAM，带纠错码(ECC)
- 8KB缓存(带线锁机制)，可作为额外的RAM配置
系统
- 一个增强型时间处理器单元(eTPU)，带32个I/O通道和14 K的专用SRAM
- 32通道eDMA(增强型直接存储器存取)控制器
- 中断控制器(INTC)能够处理339个可选优先级的中断源
- 协助电磁干扰(EMI)管理的调频锁相环(FMPLL)
- 可与MPC500兼容的32位外部总线接口
- Nexus IEEE®-ISTO5001 class 3+多核调试能力>5/3.3V IO、5V ADC、3.3V/1.8V总线、1.5V内核
- 324引脚PBGA封装
- 温度范围：-40°C至125ºC
I/O
- 40通道的双增强型队列模数转换器(eQADC)——高达12位分辨率、1.25us完成转换，6个队列带触发和DMA支持
- 3个DSPI模块——16位宽，每个有6个芯片选择电路
- 3个控制器局域网(CAN)模块，每个模块有64个缓冲器
- 两个增强型串行通信接口(eSCI)模块
- 24通道增强型多I/O系统(EMIOS)，有统一通道
