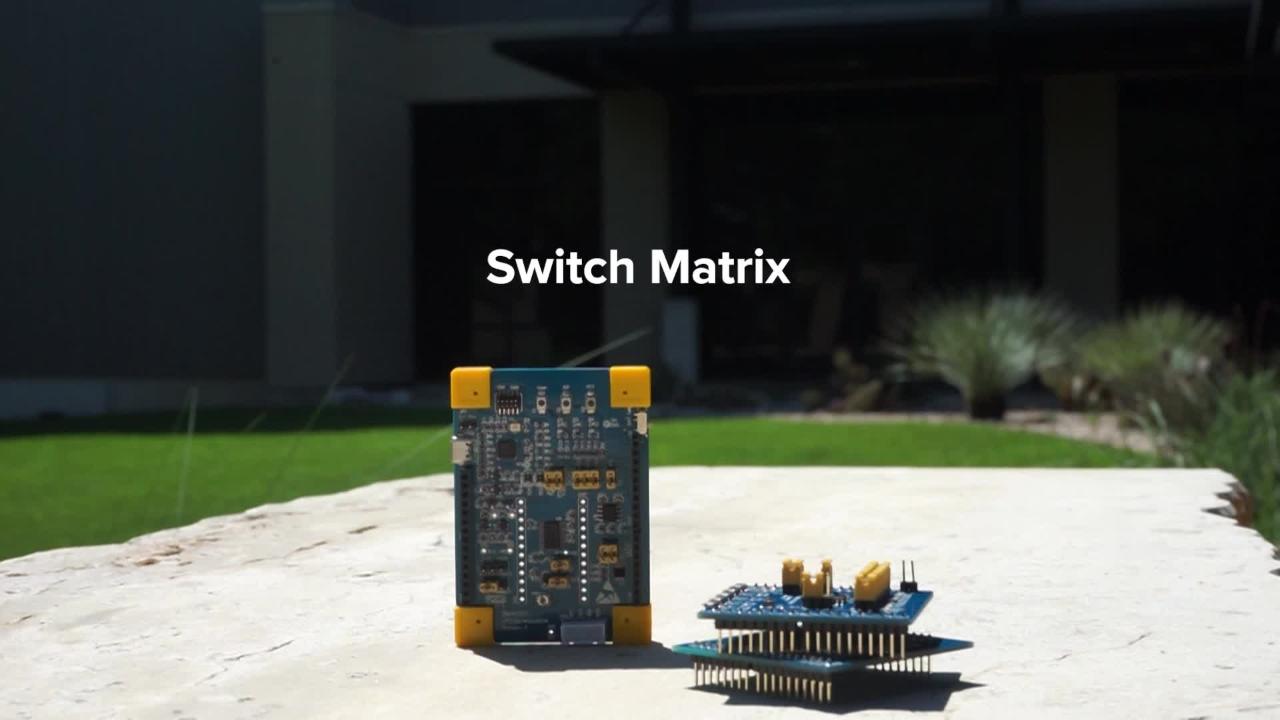

点击播放视频

LPC80x是一款基于Arm Cortex-M0+的高性价比32位MCU系列，工作频率高达15 MHz。LPC80x MCU 系列支持高达 32 KB 的闪存和 4 KB 的 SRAM。

该系列配备功耗优化的内核，采用流行的小规格封装，单独的电源轨可支持电平移动。LPC80x 的外设组合包括：一个 CRC 引擎，I²C 总线接口，多达两个 USART，一个 SPI 接口，电容触控接口，一个多速率定时器，自唤醒定时器，一个通用 32 位计数器/定时器，一个 12 位 ADC，一个 10 位 DAC，一个模拟比较器，可通过开关矩阵配置功能的 I/O 端口，一个输入模式匹配引擎，可编程逻辑单元 (PLU)，以及多达 30 个通用 I/O 引脚。

该设备由恩智浦的MCUXpresso软件和工具提供全面支持，这是一套针对Kinetis、LPC和i.MX RT微控制器的综合全面的免费软件开发工具。MCUXpresso SDK还包括了Keil MDK和IAR EWARM的项目文件。

产品详情

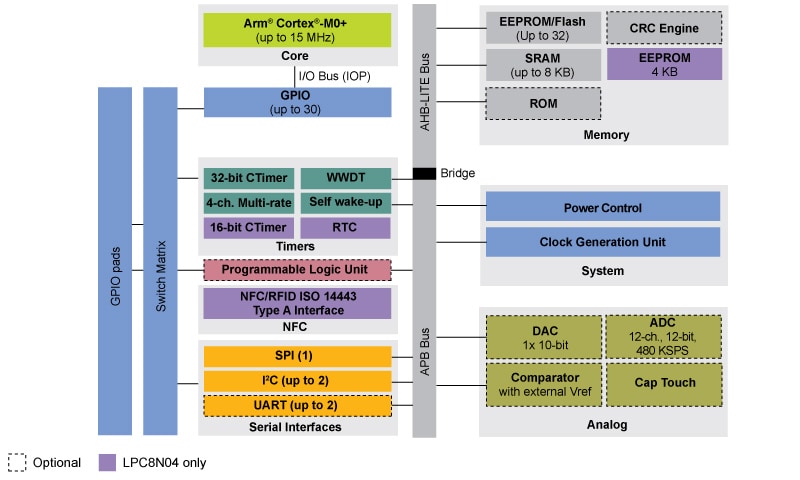

框图

LPC80x and LPC8N04 MCU Families

LPC80x and LPC8N04 MCU Families

获取框图PDF

特征

系统

Arm Cortex-M0+ 处理器（版本 r0p1），运行时频率高达 15 MHz，集成了单周期乘法器和快速单周期 I/O 端口
Arm Cortex-M0+ 内置可嵌套矢量中断控制器 (NVIC)
系统节拍定时器
AHB 多层矩阵
带四个断点和两个观察点的串行线调试 (SWD) 支持 JTAG 边界扫描 (BSDL)

存储器

高达 32 KB 的片上闪存编程存储器
代码读取保护 (CRP)
高达 4 KB SRAM
双 I/O 电源 (LPC802M011JDH20，LPC804M111JDH24)：
- 封装每侧具有独立电源，支持从一个片外电源域到另一个电源域的电平位移信号，和/或直接连接具有不同电源电平的片外外设

支持 ROM API

引导加载程序
支持闪存在应用编程 (IAP)
支持通过 USART 的在系统编程 (ISP)
面向整数除法的片上 ROM API
自由运行振荡器 (FRO) API

数字外设

连接至 Arm Cortex-M0+ I/O 总线的高速 GPIO 接口，集成了多达 30 个通用 I/O (GPIO) 针脚，并具备可配置上拉/下拉电阻、可编程开漏模式和输入反相器。GPIO 方向控制支持独立设置/清除/切换单个位
三个引脚上的大电流源输出驱动器 (20 mA)

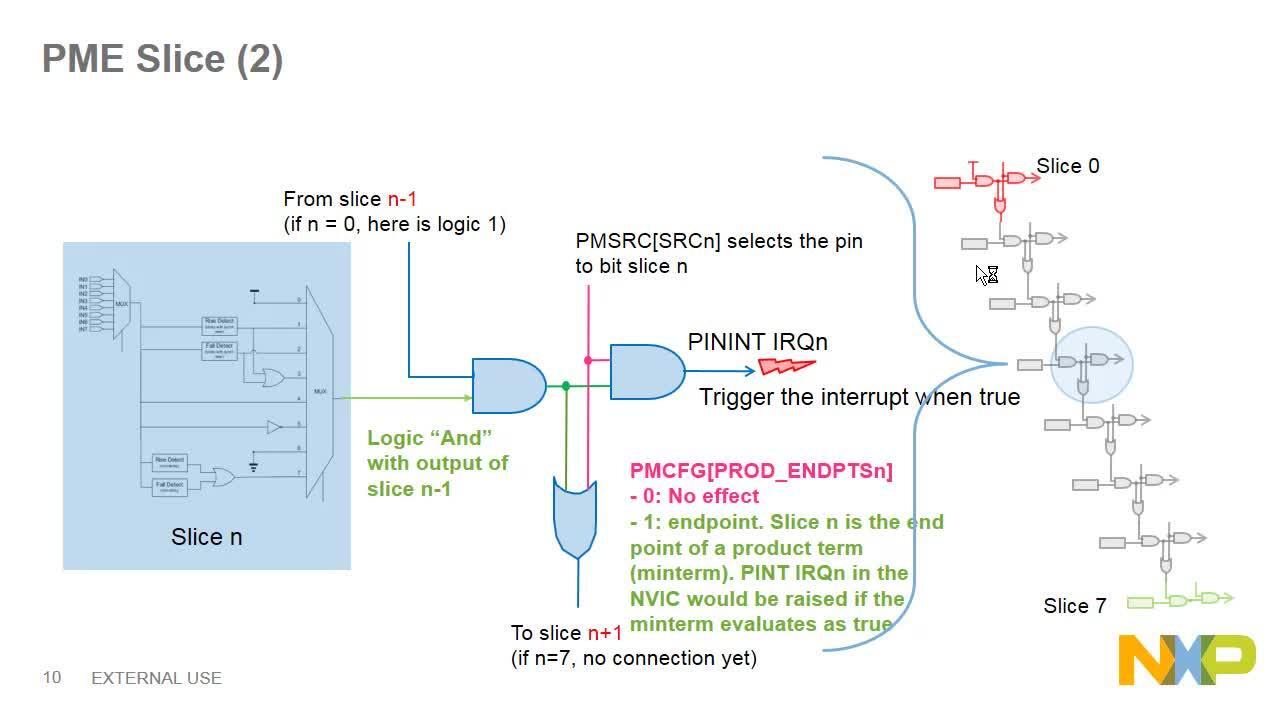

GPIO 中断生成功能，8 个 GPIO 输入具有布尔模式匹配功能。(LPC804)
用于灵活配置每个 I/O 针脚功能的开关矩阵
CRC 引擎

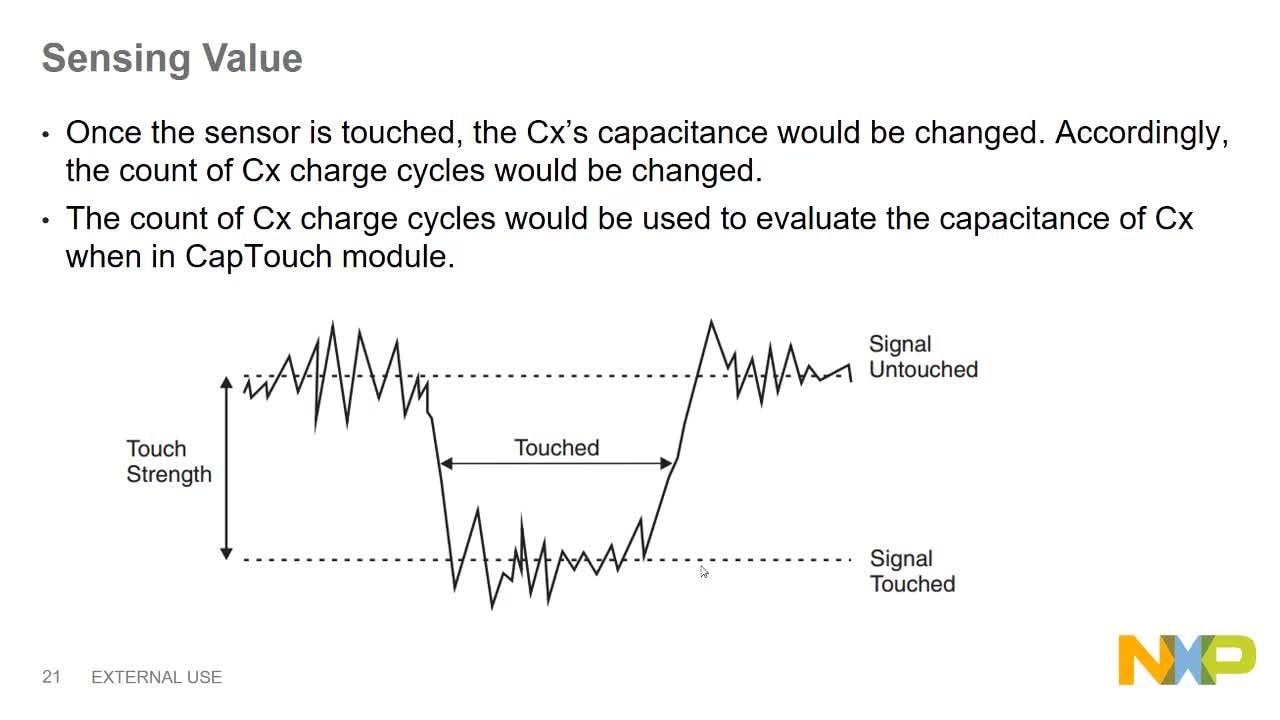

电容触摸接口(LPC804)
可编程逻辑单元 (PLU) 用于创建小型组合和/或顺序逻辑网络，包括简单状态机。(LPC804)

定时器

一个 32 位通用计数器/定时器，带 4 个匹配输入和 3 个捕获输入支持 PWM 模式和外部计数
多速率定时器 (MRT)，能够以多达 4 种可编程固定速率生成重复中断
自唤醒定时器 (WKT)，采用自由运行振荡器 (FRO)，低功耗、低频率内部振荡器，或外部时钟输入作为时钟输入
窗口式看门狗定时器 (WWDT)

模拟外设

一个 12 位 ADC，带多达 12 条输入通道和多个内部和外部触发器输入和高达 480 KS/s 的采样率。ADC 支持两个独立的转换序列
具有五个输入引脚和外部或内部基准电压的比较器。
一个 10 位 DAC (LPC804)

串行外设

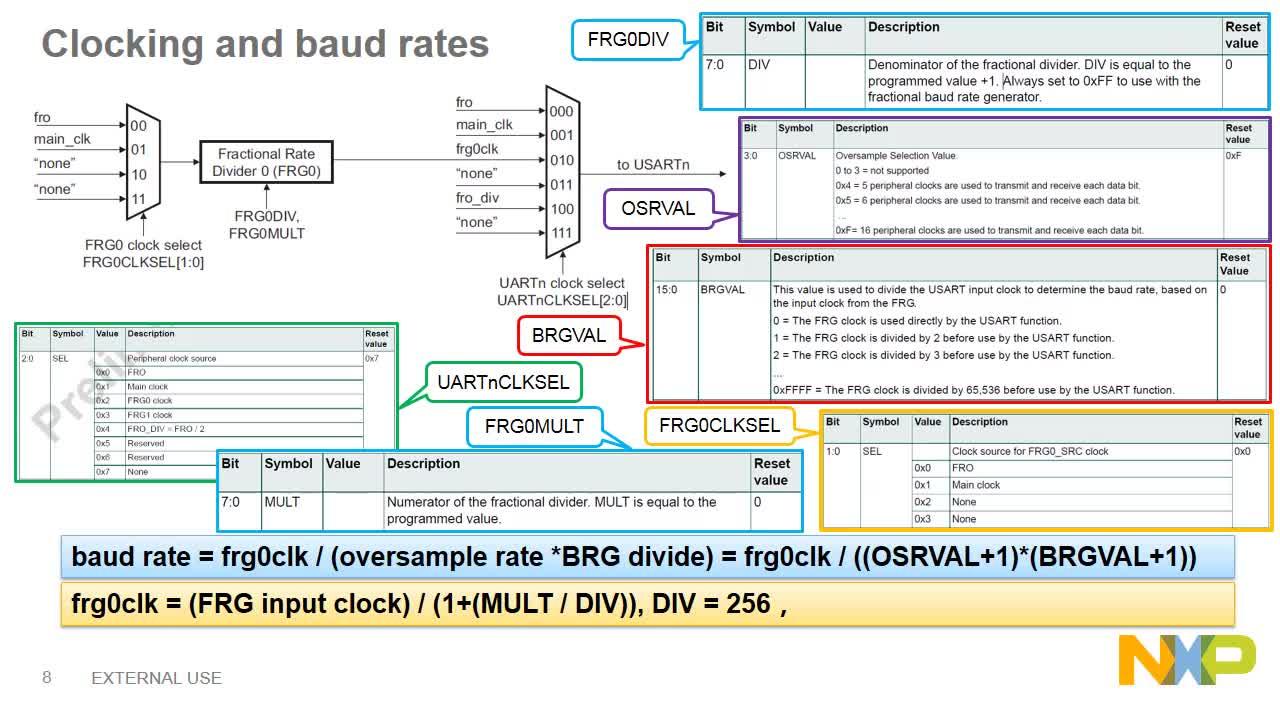

两个 USART 接口，通过开关矩阵和一个小数波特率生成器分配引脚功能。
1 个 SPI 控制器，通过开关矩阵分配引脚功能
多达两个 I2C 总线接口支持数据速率高达 400 kbit/s (标准数字
引脚)

时钟生成

自由运行振荡器 (FRO) 该振荡器提供可选择的 9 MHz、12 MH 和 15 MHz 输出，可用作系统时钟FRO 在整个电压和 0 °C 至 70 °C 温度范围内调校为 ±1 % 精确度
1 MH 低功耗振荡器，可用作时钟源
时钟输出功能，分频器可反映所有内部时钟源

功率控制

低功耗模式：睡眠模式、深度睡眠模式、掉电模式和深度掉电模式
通过 USART、SPI 和 I2C 外设上的活动从深度睡眠和掉电模式中唤醒
通过多个引脚从深度掉电模式中唤醒
由定时器控制自行从睡眠、深度睡眠和深度掉电模式唤醒
上电复位 (POR)
掉电检测 (BOD)

其他特性

可用作芯片识别的唯一序列号
单电源或双电源供电 (1.71 V 至 3.6 V)
工作温度范围：-40 °C 至 +105 °C
可采用TSSOP16、TSSOP20、TSSOP24和HVQFN33封装
由MCUXpresso SDK、IDE和配置工具提供支持

MCUXpresso软件与工具

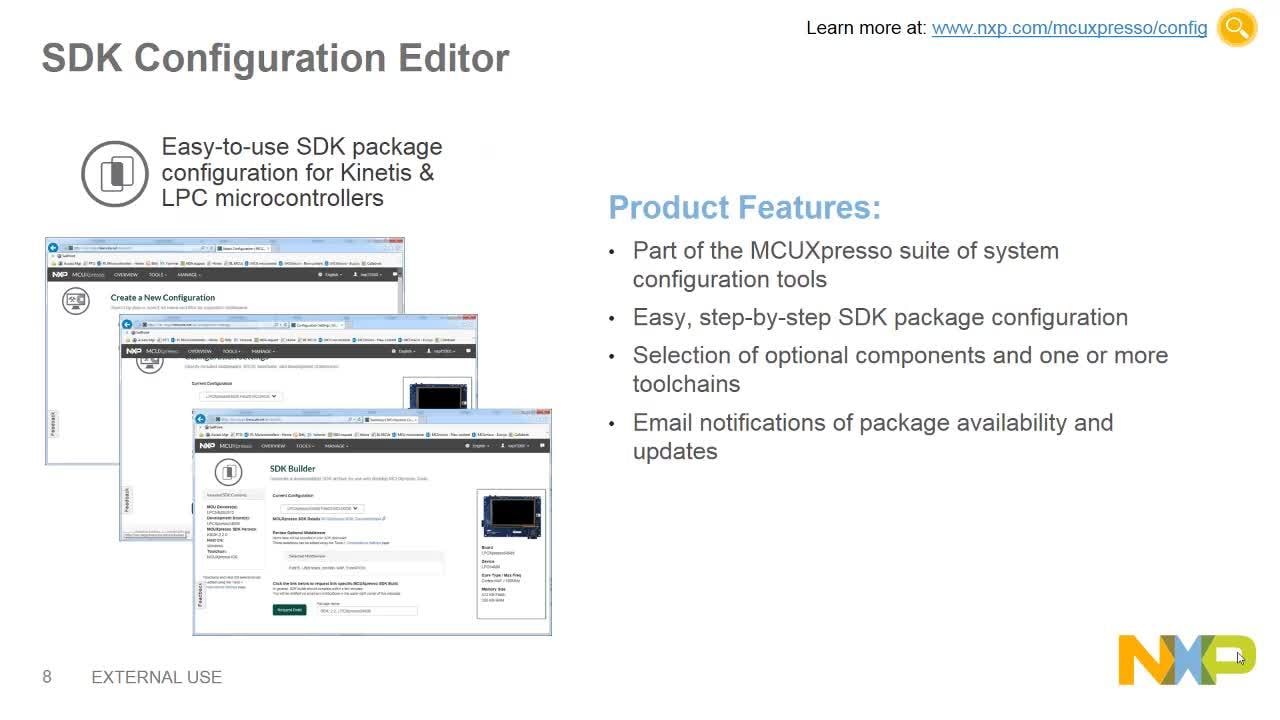

MCUXpresso配置工具 – 一套全面的系统配置工具，包括引脚、时钟、SDK构建工具等。

MCUXpresso SDK – 一个开源软件开发套件(SDK)，专为选择处理器和评估板而构建。

MCUXpresso IDE – 一个易于使用的集成开发环境(IDE)，用于创建、构建、调试和优化应用。
