Safe Assure® (功能安全)
在功能安全方面，恩智浦代表着高质量和可靠性。我们的SafeAssure计划根据ISO26262简化了系统级安全要求。

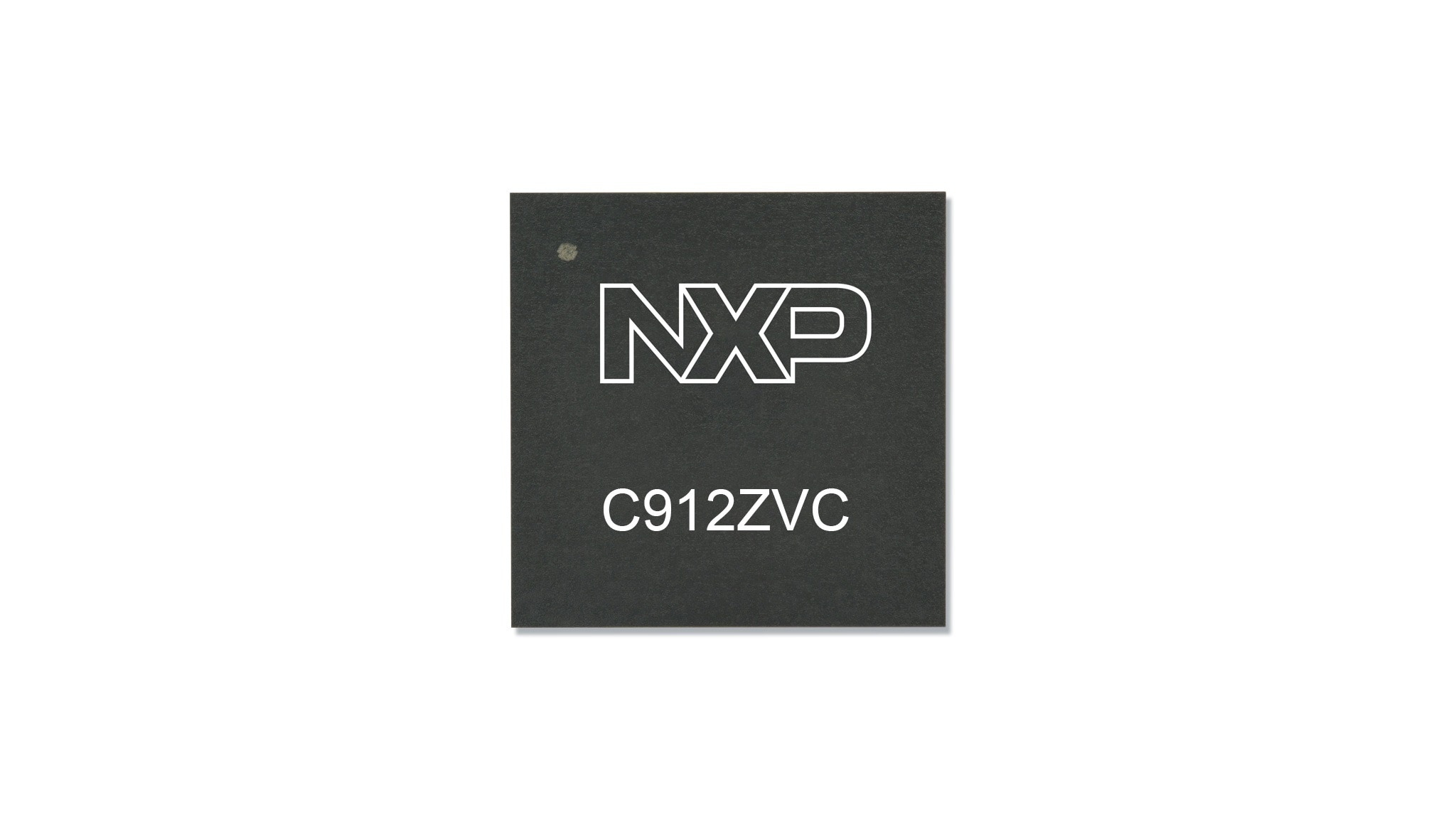

C912ZVC混合信号MCU，适用于汽车和工业CAN应用
C912ZVC平台是S12 MagniV®混合信号MCU系列的一部分，提供一个低成本、高集成度的解决方案，支持客户设计小尺寸的汽车CAN终端节点，同时这个系列的概念还为平台设计提供了充分的可扩展性。
C912ZVC集成了高精尖的S12Z内核、一个12V至5V稳压器和一个CAN物理层，适用于传感器、执行器开关面板或其他用户界面等多种汽车和工业控制应用。
如需了解更多信息和样品供货情况，请联系当地的恩智浦销售机构。
产品详情
特性
基本信息
- 增强型S12Z内核，32MHz总线速率
- 高达192KB闪存(带ECC)
- 2KB EEPROM(带ECC)
- 高达12KB RAM(带ECC)
- 3.5至20V工作范围的Vreg，具有可扩展性，可为片上和片下系统供电
- CAN物理层
高分辨率混合信号
- 12位分辨率ADC
- 16ns分辨率PWM和定时器
C912ZVC系列成员
| 特性 | S12ZVCA | S12ZVCA | S12ZVC | S12ZVC | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 封装 | 64引脚LQFP-EP | 48引脚LQFP | 64引脚LQFP-EP | 48引脚LQFP | ||||||||||||
| 闪存(ECC) (KByte) | 192 | 128 | 96 | 64 | 192 | 128 | 96 | 64 | 192 | 128 | 96 | 64 | 192 | 128 | 96 | 64 |
| EEPROM (ECC) (KByte) (4字节可擦写) | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 1 |
| RAM (ECC) (KB) | 12 | 8 | 8 | 4 | 12 | 8 | 8 | 4 | 12 | 8 | 8 | 4 | 12 | 8 | 8 | 4 |
| 高速CAN物理层 | 1 | 1 | 1 | 1 | ||||||||||||
| 高电压输入 | 2 | 2 | 2 | 2 | ||||||||||||
| 面向CAN PHY的Vreg, 带外部镇流器 (BCTLC) | 有 | 有 | 有 | 有 | ||||||||||||
| VDDX/VSSX引脚 | 2/2 | 2/2 | 2/2 | 2/2 | ||||||||||||
| msCAN | 1 | 1 | 1 | 1 | ||||||||||||
| SCI/SPI/IIC | 2/2/1 | 1/1/1 | 2/2/1 | 1/1/1 | ||||||||||||
| SENT | 1 | 1 | 1 | 1 | ||||||||||||
| 16位定时器通道 | 8 + 4 (20 ns分辨率) | 4 + 4 (20 ns分辨率) | 8 + 4 (20 ns分辨率) | 4 + 4 (20 ns分辨率) | ||||||||||||
| 16位PWM通道 | 4 + 4 (20 ns分辨率) | 4 + 3 (20 ns分辨率) | 4 + 4 (20 ns分辨率) | 4 + 3 (20 ns分辨率) | ||||||||||||
| ADC通道 | 16 (12位) | 10 (12位) | 16 (10位) | 10 (10位) | ||||||||||||
| 8位DAC | 1 | 1 | - | - | ||||||||||||
| ACMP 5V | 2 | 2 | - | - | ||||||||||||
| EVDD | 1 | 1 | 1 | 1 | ||||||||||||
| N-GPIO | 4 | 4 | 4 | 4 | ||||||||||||
