高精度、纳安功耗RTC IC

滚动图片以放大

框图

PCF8525典型应用电路

PCF8525 Block Diagram

特性

  • 宽电源电压范围,提升设计灵活性
    • VDD供电电压:1.2V至5.5V
    • VDD时钟供电电压:0.9V至5.5V
  • 集成温度补偿功能,可在整个温度范围内实现高达5倍的计时精度提升
  • IDD计时电流:典型值64nA
  • 商业温度范围:-40°C至+85°C

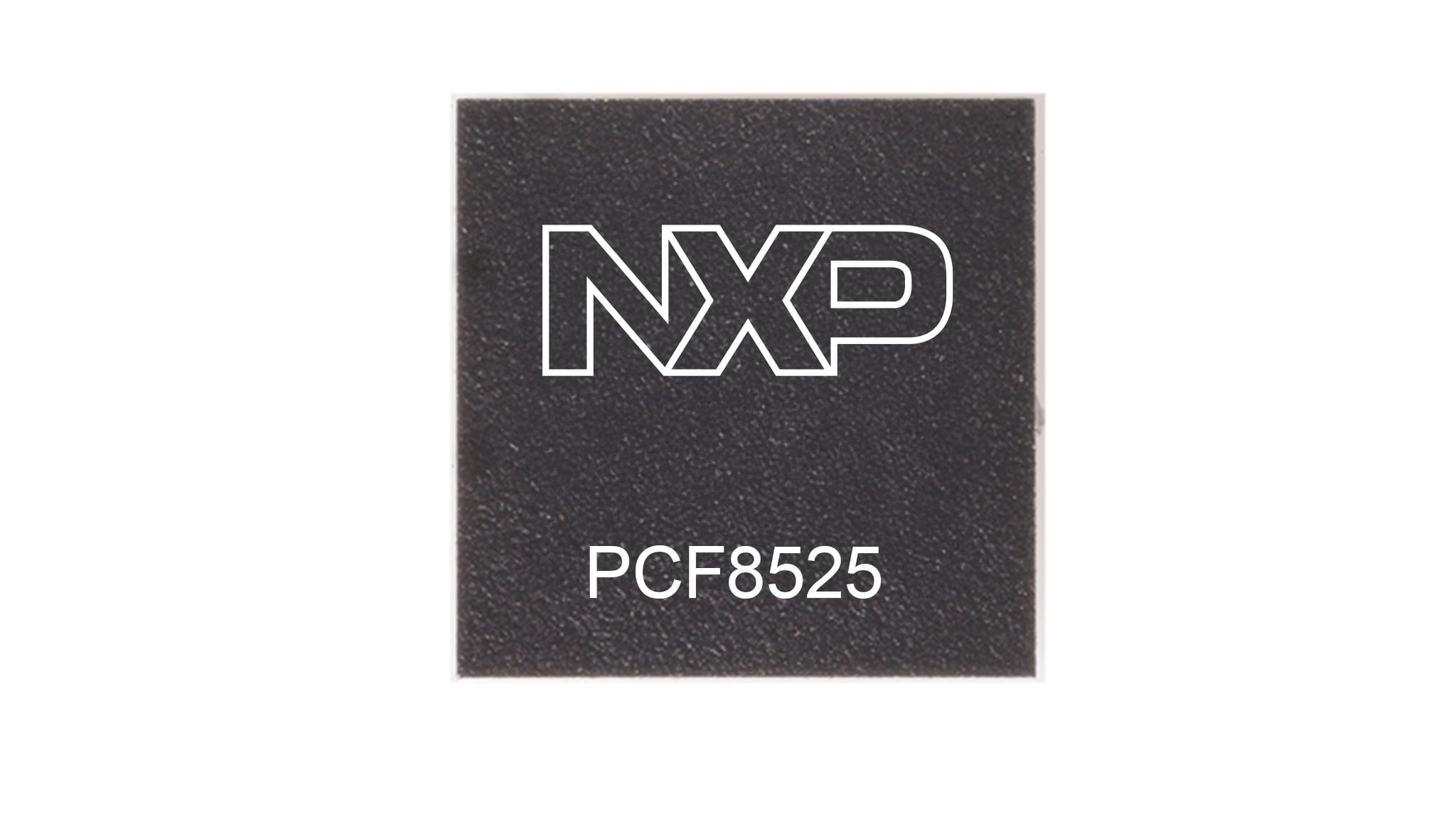

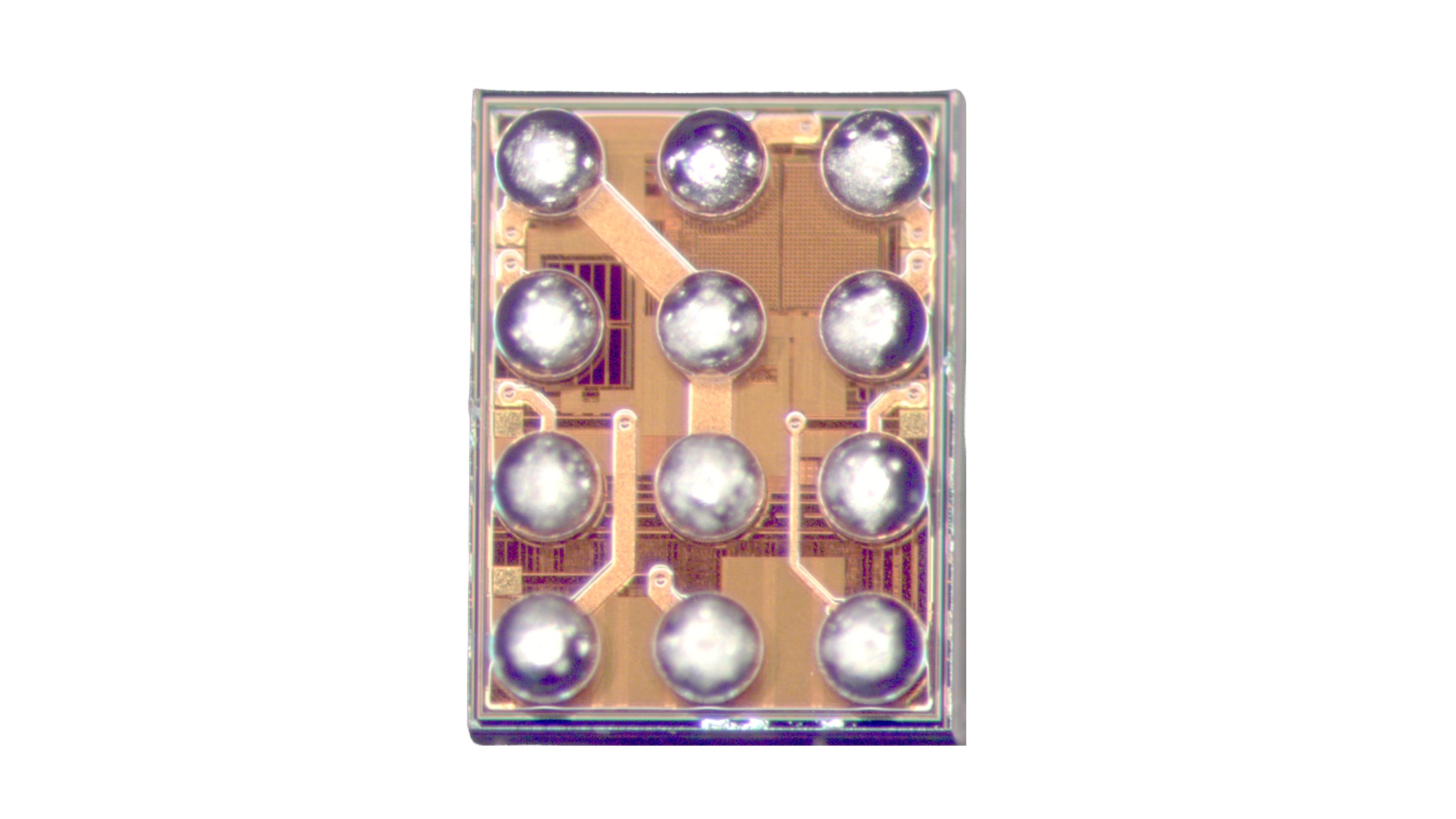

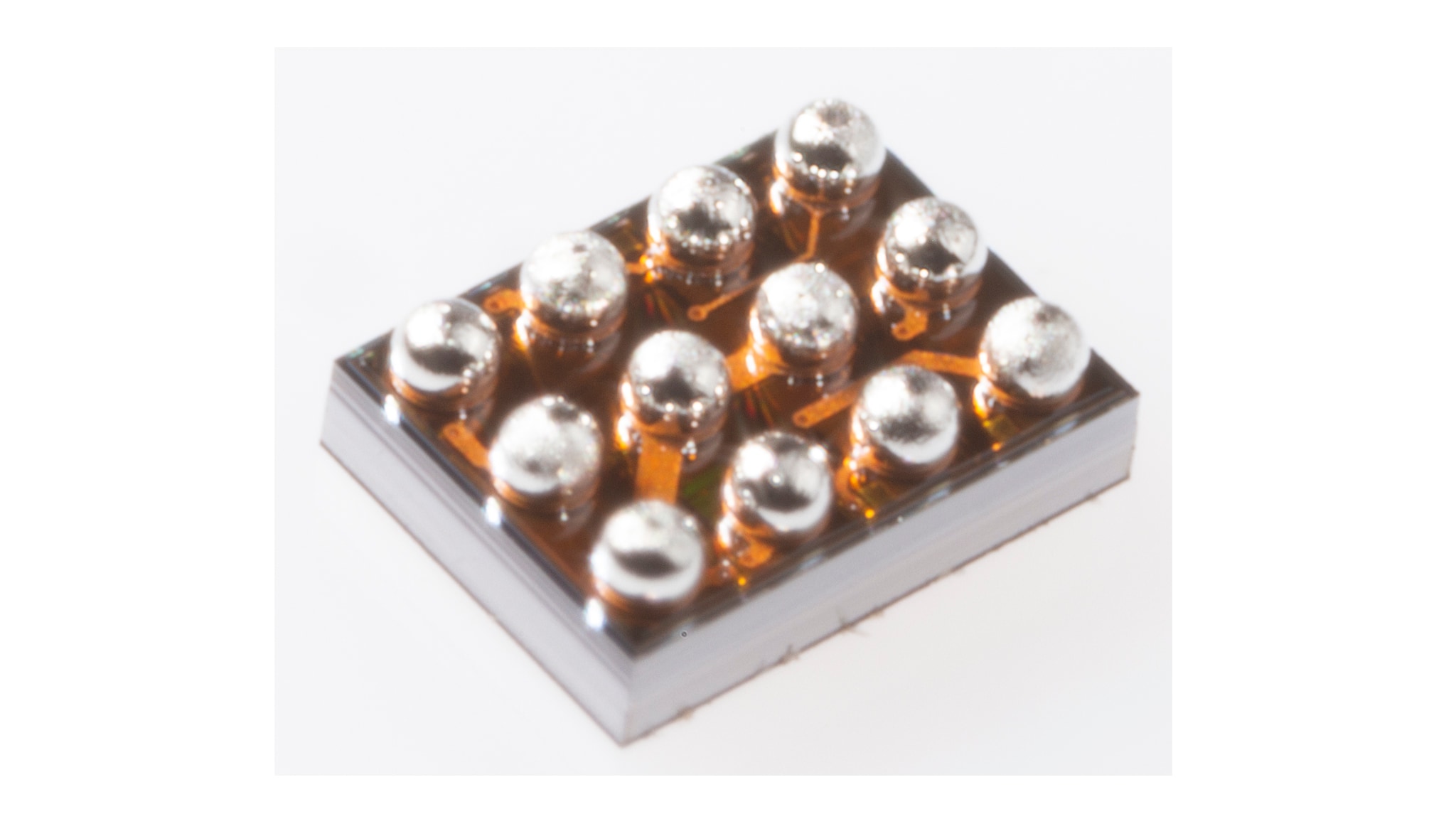

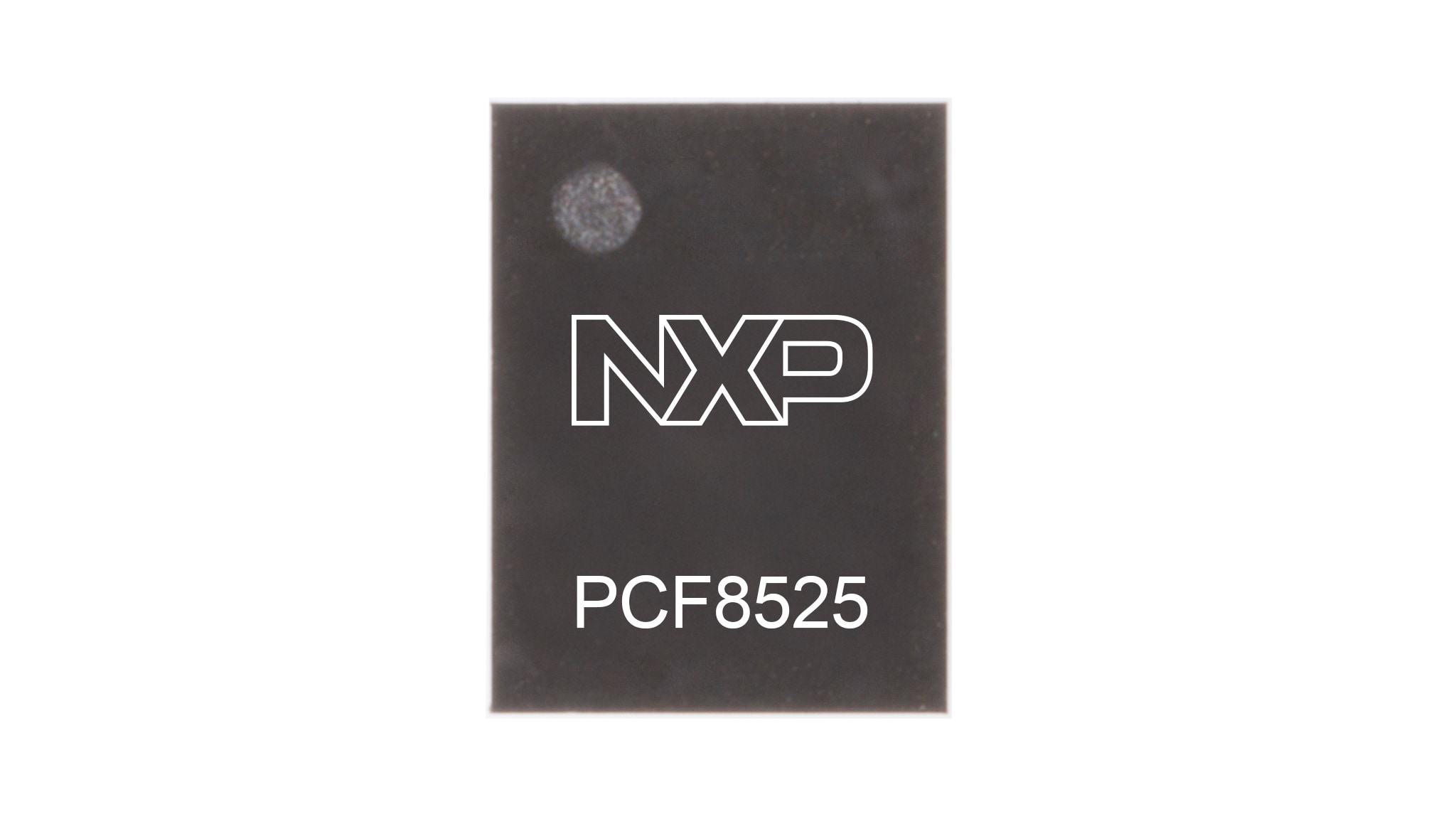

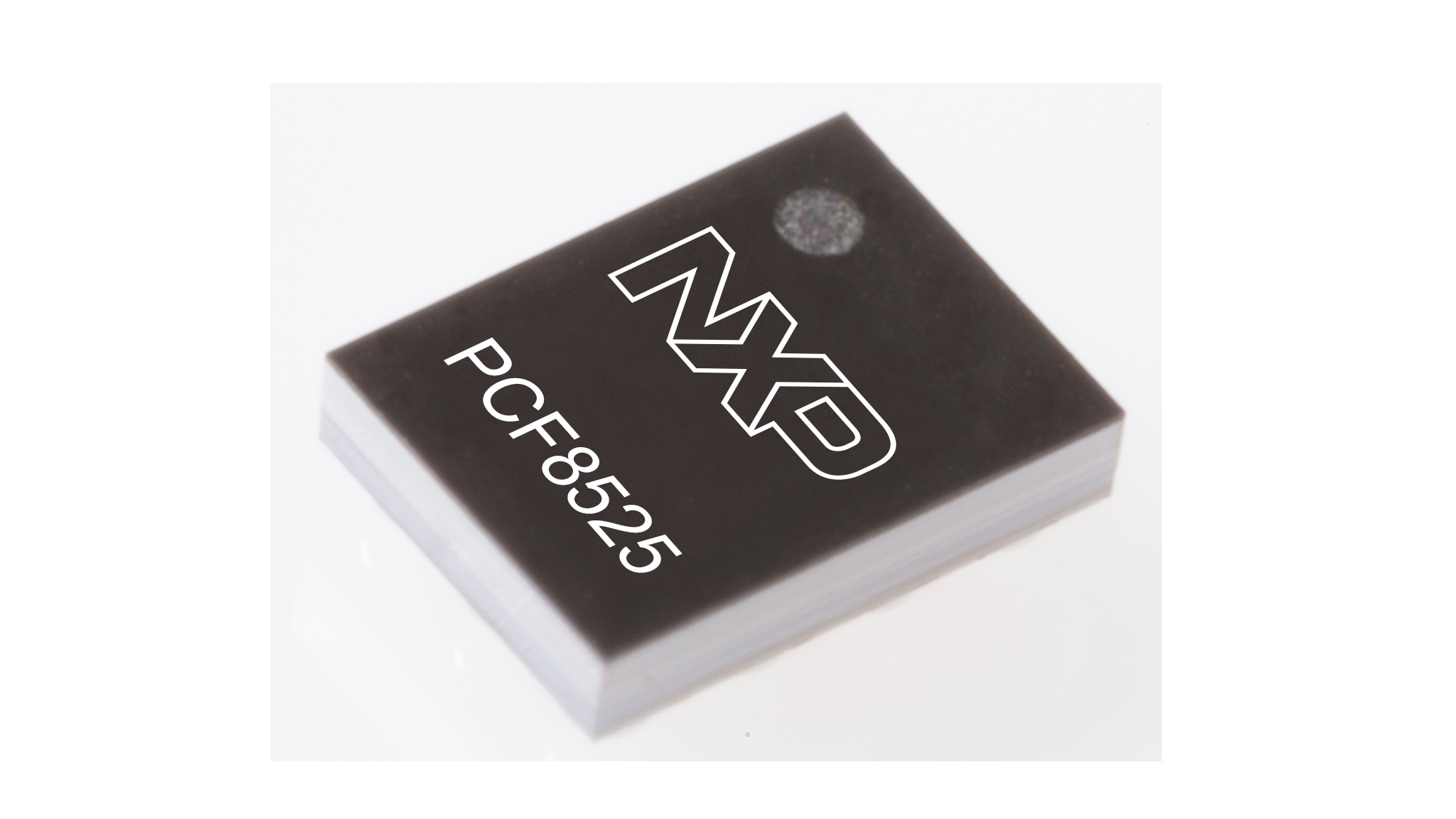

    • WLCSP12 (1.14x1.54mm;0.4mm间距)

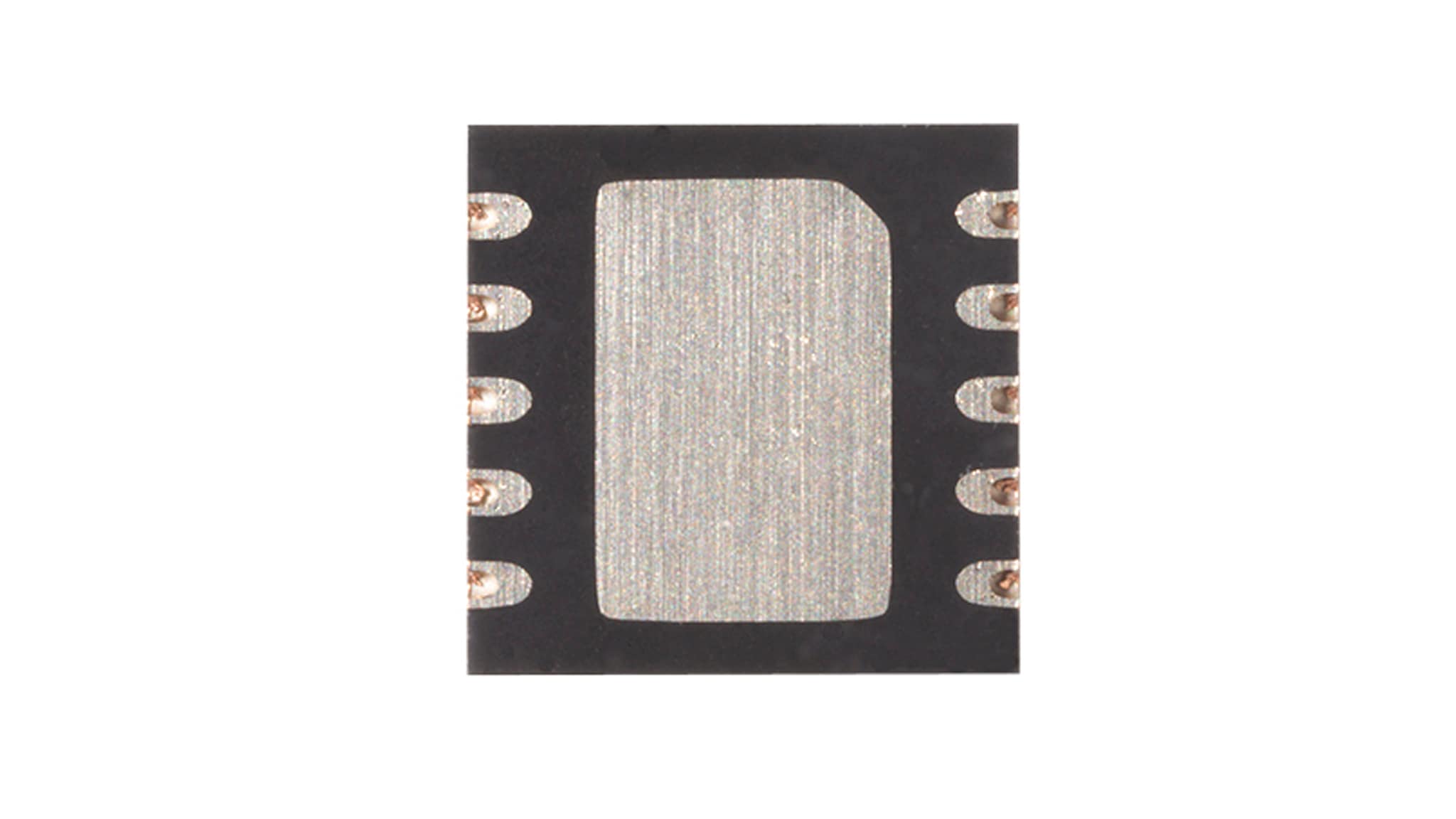

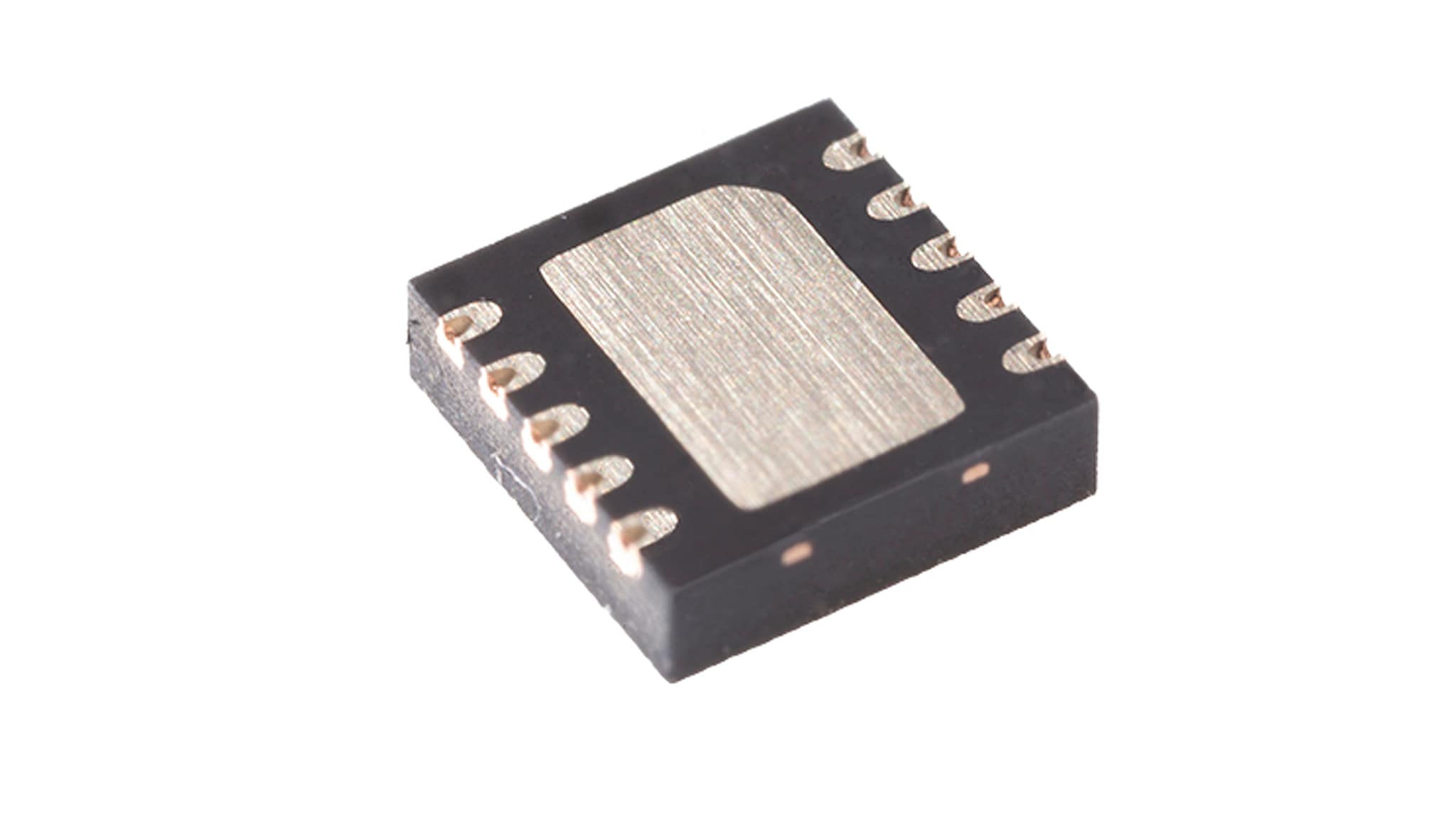

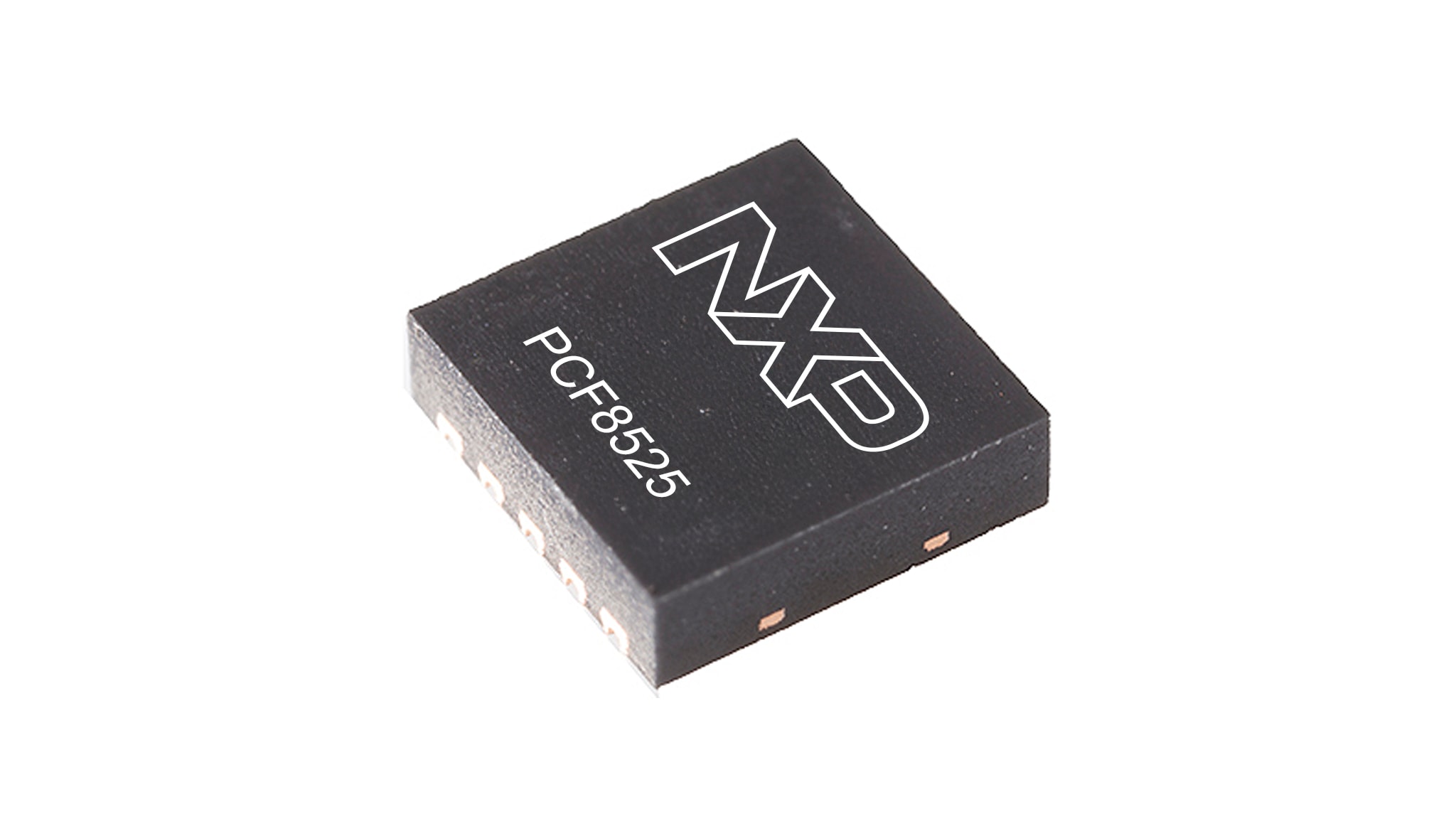

    • HVSON10 (3x3mm;0.5mm间距)
