Name: S12ZVM Mini Board和Mini Kit评估平台
Price: 79.00 USD
Availability: BackOrder

产品详情

支持的器件

处理器和微控制器

S12 MagniV混合信号MCU

S12ZVM: S12ZVM混合信号MCU，适用于汽车和工业电机控制应用

特征

微控制器

S12 MagniV S12ZVM微控制器微型电路板设计
支持低压BLDC、PMSM和DC电机
DC总线过压、过流和欠压故障检测
支持FreeMASTER可视化/配置
基于ANSI-C的电机控制参考软件，可轻松移植
提供详尽的软件和硬件文档

购买选项

点击展开

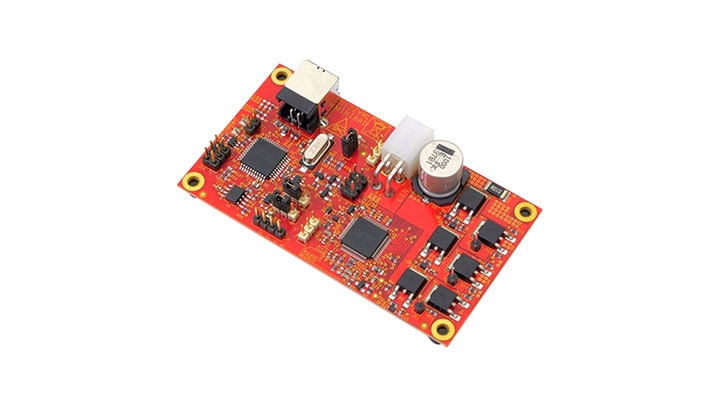

S12ZVML-MINIBRD
正常供应

S12ZVML Development Board for 3-phase sensorless BLDC.

套件包含

基于S12ZVML的评估板
电源线
USB线缆
带有支持软件包信息的入门卡

$79.00 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

点击展开

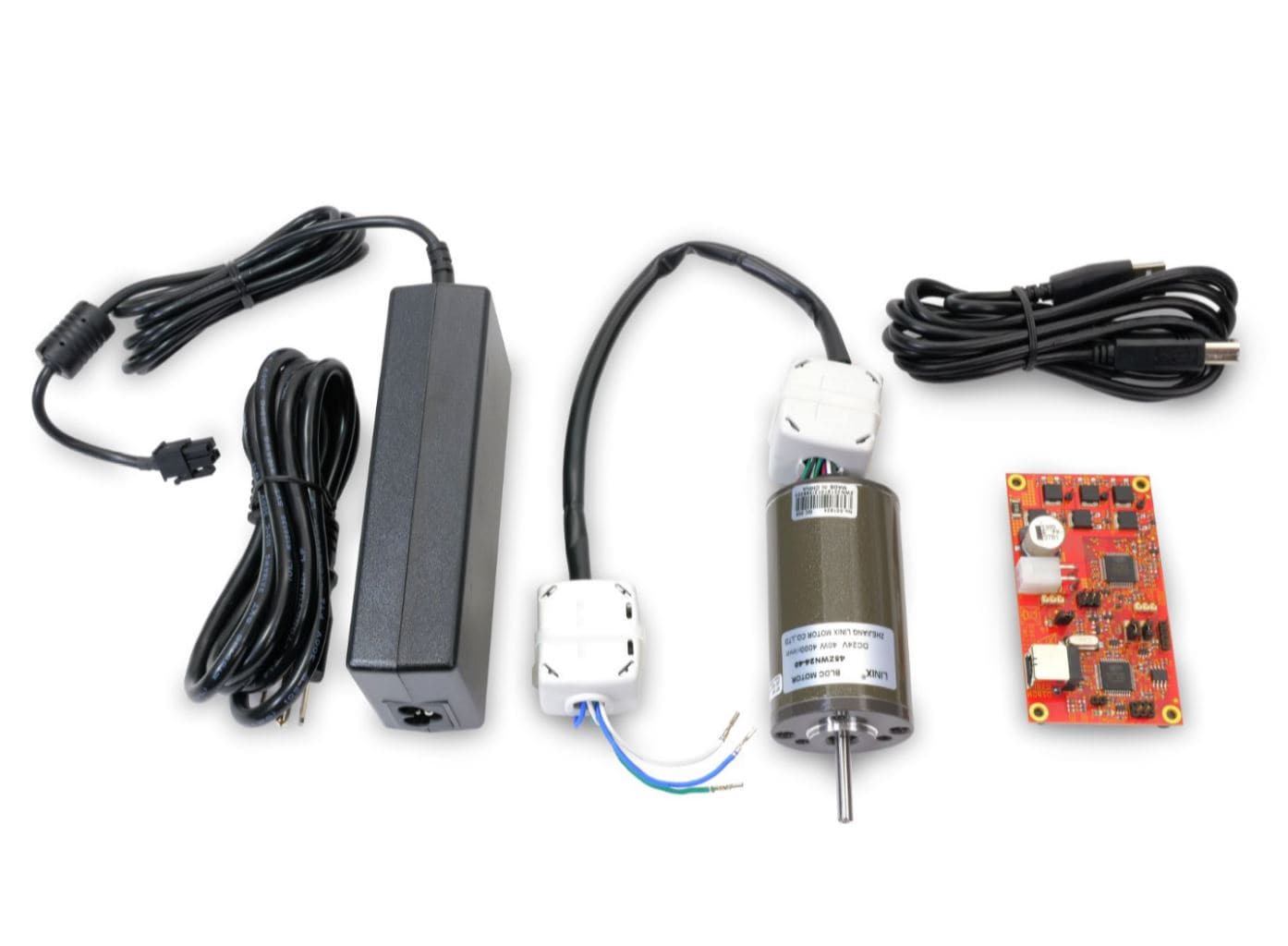

S12ZVML-MINIKIT
正常供应

S12ZVML-MINIBRD with a Linix PM motor.

套件包含

基于S12ZVML的评估板
3相Linix 45ZWN24-40 PM电机
电源和线缆
USB线缆
带有支持软件包信息的入门卡

$179.00 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

7 文件

紧凑列表

AN4704，采用S12 MagniV^® MC9S12ZVM的3相无传感器BLDC电机控制套件 - 应用笔记[AN4704]

PDF版本更新 1
AN5327: 3-phase Sensorless Single-Shunt Current-Sensing PMSM Motor Control Kit with MagniV MC9S12ZVM – Application Note[AN5327]

PDFAug 24, 2016版本更新 0
AN5330: Migration Guide for S12ZVM Devices – Application Note[AN5330]

PDFJun 18, 2017版本更新 0

S12ZVML-MINIXXX Quick Start Guide[S12ZVMLMKQSG]

PDFJan 22, 2019版本更新 0

S12ZVML-MINIBRD_UM, S12ZVML-MINIBRD User Manual: MC9S12ZVML128 Small Footprint Board for Sensorless Motor Control - User Manual[S12ZVML-MINIBRD_UM]快速入门

PDFApr 3, 2014版本更新 1.0
Getting Started with the S12ZVML-MINIXXX[GS-S12ZVML-MINIXXX]快速入门

HTMLMar 27, 2019

S12ZVML-MINIXXX Factsheet[S12ZVMLMINIFS]

PDFJan 22, 2019版本更新 0

设计资源

Related Hardware

快速参考恩智浦板类型.

5 硬件

评估板和开发板
S12ZVM评估板
正常供应

S12ZVMEVB类似
评估板和开发板
采用S12 MagniV^® MC9S12ZVML128 MCU的3相无传感器PMSM开发套件
正常供应

MTRCKTSPNZVM128类似
评估板和开发板
S12ZVM32评估板
正常供应

S12ZVM32EVB类似
评估板和开发板
S12ZVMC256评估板
正常供应

S12ZVMC256EVB类似
评估板和开发板
采用S12 MagniV S12ZVM的3相无传感器BLDC开发套件
正常供应

MTRCKTSBNZVM128类似

设计文件

快速参考恩智浦设计文件类型.

1 设计文件

印刷电路板与电路图
S12ZVML-MINIBRD Schematics

PDF版本 0Jan 22, 2019 15:26:00321.69 KBSCH-28219

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

3 软件文件

应用示范软件
S12ZVML-MINIBRD_SW Software

EXE版本 1.0Feb 6, 2019 13:57:005.90 MBS12ZVML-MINIBRD-SW
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
样品及快速入门软件
S12ZVML-MINIXXX Quick Support Package

ZIP版本 0Jan 29, 2019 14:23:006.08 MBS12ZVML-MINIXXX-QSP

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
库
汽车数学和电机控制库(AMMCLib)

下载选项

注意: 推荐在电脑端下载软件，体验更佳。

培训

1 培训

点播培训
借助灵活可靠的恩智浦解决方案，简化您的电机控制应用

51 minChinese 级别: 初级
