面向Kinetis超低功耗KL82 MCU的塔式系统开发板

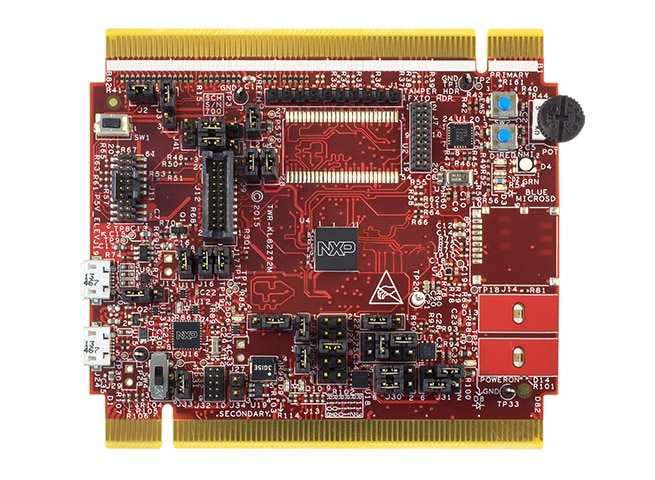

TWR-KL82Z72M
正常供应

滚动图片以放大

TWR-KL82Z72M是面向Kinetis KL82 32位MCU的开发板。它具有Kinetis MKL82Z128VMC7 MCU、72 MHz Arm® Cortex®-M0+内核、128 KB闪存、96 KB SCRAM、121 MAPBGA和USB。

TWR-KL82Z72M可作为独立的调试工具运行，也可作为部件与模块化塔式系统开发平台结合使用。

产品详情

支持的器件

处理器和微控制器

KL系列Cortex-M0+

  • KL8x: Kinetis® KL8x-72/96 MHz超低功耗安全微控制器(MCU)，基于Arm® Cortex®-M0+内核

特征

Microcontroller

    MKL82Z128VMC7 MCU

  • 72 MHz Cortex-M0+ core
  • 128 KB flash
  • 96 KB SRAM
  • 121 MAPBGA
  • USB

Memory

  • 2 x 128 Mbit (16 MB) dual onboard QuadSPI memory @ 3.3 V

Connectivity

  • Tower compatible processor board
  • EMVSIM Card Interface
  • Socket for Touch Keypad plug-in (TWRPI-TOUCH-STR)

Power Management

  • Board power select with 3.3 V or 1.8 V MCU operation
  • Independent, battery-operated power supply for real-time clock (RTC) module
  • Battery holder for 20 mm lithium battery (e.g. 2032, 2025)

Debug

  • Onboard debug circuit: K20DX128VFM5 OpenSDA with virtual serial port

Sensors

    Ten axis sensor system

  • FXOS8700CQ 3D Accelerometer + 3D Magnetometer
  • MPL3115A2 Digital Pressure Sensor
  • FXAS21002C 3-axis gyroscope
  • Standalone full-speed USB host and device function

Components

  • Five user-controlled status LEDs
  • Two capacitive touch pads
  • Two mechanical push buttons
  • Potentiometer

购买选项

TWR-KL82Z72M-Image

点击展开

TWR-KL82Z72M
正常供应

Tower System Development Board for Kinetis KL81 and KL82 MCUs.
