Kinetis®KV3x系列塔式系统模块

TWR-KV31F120M
正常供应

滚动图片以放大

TWR-KV31F120M是一款面向Kinetis® V系列中的KV3x系列产品的开发工具，采用ARM® Cortex®-M4处理器。

TWR-KV31F120M MCU模块既能独立运行，又可作为塔式系统的一部分运行，塔式系统是一个模块化的开发平台，可实现快速原型设计，并且可以通过重新配置硬件实现工具的重新利用。

支持的器件

处理器和微控制器

KV系列Cortex-M4/M0+/M7

  • KV3x: Kinetis® KV3x-100–120 MHz,  高级3相FOC / 无传感器电机控制MCU，基于Arm® Cortex®-M4

特征

微控制器

    KV31F512VLL12 MCU

  • Arm® Cortex®-M4 120 MHz
  • 512 kB flash
  • 96 kB SRAM
  • 2个16位ADC
  • 4x FlexTimers/PWM up to 20ch with quadrature decoder dedicated to motor and power control and 2x 12-bit DACs
  • 100 LQFP

数据连接

  • 1个电机控制辅助接头和通用塔式插件(TWRPI)插槽

电源管理

  • 3.3 V/1.8 V可选电源
  • 可使用外部电源供电，例如APMOTOR56F800E电机电路板和TWRMCLV3PH

调试

新型OpenSDA调试接口：
  • 大容量存储设备闪存编程接口(默认)；无需安装任何工具即可评估演示应用
  • P&E Multilink调试接口具有运行控制调试功能并兼容IDE工具
  • CMSIS-DAP接口：面向嵌入式调试接口的Arm新标准
  • SEGGER J-Link-Lite支持用户利用J-Link的大多数功能，例如超高速闪存下载和调试，或免费的GDBServer

传感器

  • 6轴传感器，结合了加速度传感器和磁力计(FXOS8700CQ)

组件

  • 4个由用户控制的LED
  • 4个用户按钮开关
  • 1个连接到模拟输入的电位计

购买选项

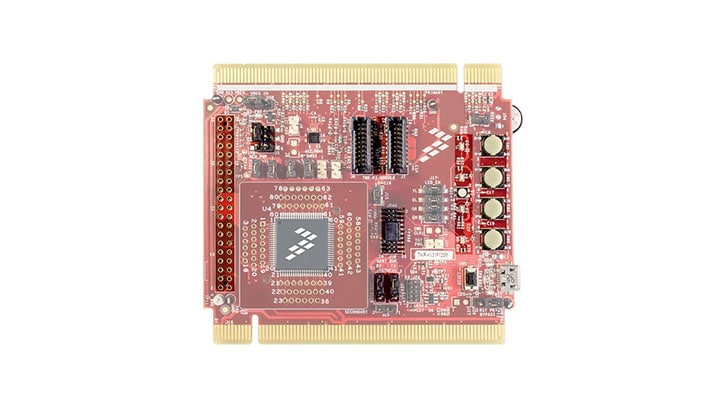

TWR-KV31F120M-Image

点击展开

TWR-KV31F120M
正常供应

Tower System Development Board for Kinetis KV30 and KV31 MCUs.
