Kinetis K40 100 MHz低功耗MCU塔式系统模块

TWR-K40D100M
停产

滚动图片以放大

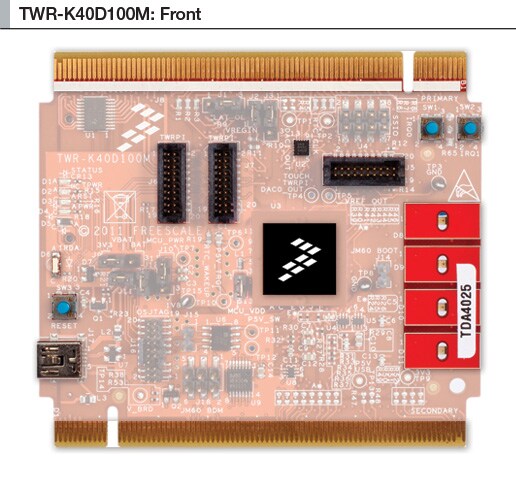

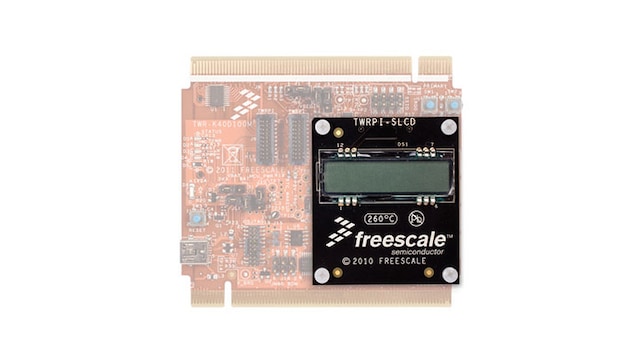

The TWR-K40D100M module is a development tool for the Kinetis® K30 and K40 32-bit Arm® Cortex®-M4 MCUs and adds segment LCD and USB 2.0 on-the-go (OTG) functionality. 它拥有Kinetis低功耗MK40DX256VMD10 MCU，带USB 2.0全速OTG控制器和TWRPI-SLCD段式LCD塔式插件(TWRPI)。

TWR-K70F100M可作为独立的调试工具运行，也可作为部件与塔式系统开发平台结合使用。

支持的器件

处理器和微控制器

K3x段式LCD

  • K30_100: Kinetis® K30-100 MHz，混合信号集成微控制器(MCU)，基于Arm® Cortex®-M4内核

K4x USB和段式LCD

  • K40_100: Kinetis® K40-100 MHz，混合信号集成微控制器(MCU)，基于Arm® Cortex®-M4内核

特征

微控制器

    MK40DX256VMD10 MCU

  • 100 MHz Arm Cortex-M4 core
  • 512 KB total flash
  • SLCD
  • USB FS OTG
  • 144 MAPBGA

数据连接

  • 通用TWRPI插槽(塔式插件模块)

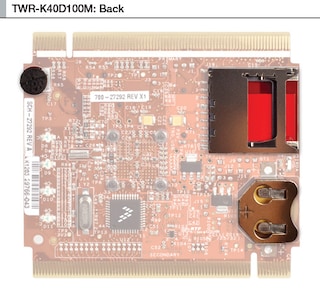

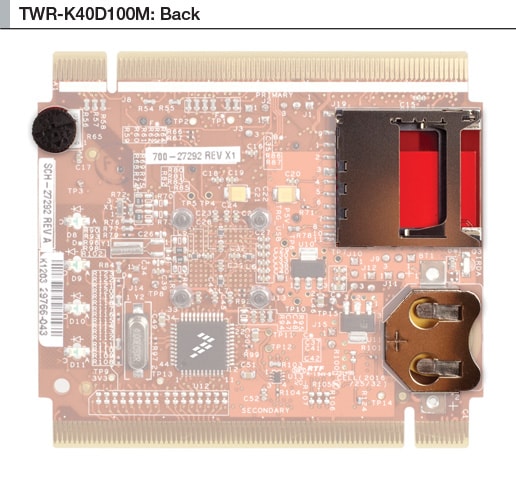

  • SD card socket and coin-cell battery holder

调试

  • 开源JTAG (OSJTAG)集成电路

传感器

  • MMA8451Q 3轴加速度传感器
  • 4个电容式触摸板

用户组件

  • 4个由用户控制的状态LED
  • 两个机械按钮
  • 电位计

购买选项

TWR-K40D100M-Image

点击展开

TWR-K40D100M
停产

Tower System Development Board for Kinetis K30 and K40 MCUs.
