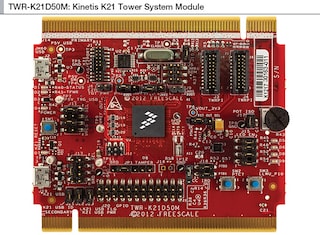

TWR-K21D50M模块是面向Kinetis^® K11、K12、K21和K22 MCU的开发板，非常适合优化的、对成本敏感的安全应用。

这款塔式系统模块主要面向需要中等内置存储器密度、通过篡改检测和加密单元实现安全性、并通过USB进行通信的应用，可快速完成原型设计和开发。

TWR-K21D50M模块可作为独立的调试工具运行，也可作为部件与模块化塔式系统开发平台结合使用。

设计文件

软件

产品详情

支持的器件

处理器和微控制器

K1x主流产品

K11_50: Kinetis^® K11-50 MHz，防篡改微控制器(MCU)，基于ARM^® Cortex^®-M4内核
K12_50: Kinetis^® K12-50 MHz微控制器(MCU)，基于ARM^® Cortex^®-M4内核，具有优化的特性

K2x / KS2x USB

K21_50: Kinetis^® K21-50 MHz, 全速USB, 防篡改微控制器，基于Arm^® Cortex^®-M4内核
K22_50: Kinetis^® K22-50 MHz, 高性价比, 全速USB微控制器(MCU)，基于Arm^® Cortex^®-M4内核

特征

微控制器

MK21D MCU：采用121 MAPBGA封装的MK21DN512AVMC5或MK21D512VMC5

连接

独立的USB 2.0 OTG (全速)
接入UART、SPI和I^²C所需的塔式连接

调试

集成的开源JTAG

传感器

MMA8451Q 3轴加速度传感器

引脚防拆接头
塔式插件(TWRPI)

组件

电位计
4个LED
按钮
Nd电池座

MCUXpresso软件与工具

null

购买选项

点击展开

TWR-K21D50M
正常供应

Tower System Development Board for Kinetis K11, K12, K21 and K22 (50 MHz) MCUs.

套件包含

TWR-K21D50M电路板，带512KB闪存、121 MAPBGA、32位MCU
快速入门指南
两根USB线缆(Micro，Mini)
USB适配器
电池

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

10 文件

紧凑列表

Kinetis^® SDK v.1.1.0 Release Notes for the MK21DA5 and MKW24D5 Devices[KSDK110MK21DA5MKW24D5RN]

PDFFeb 17, 2015版本更新 0
MQX™ RTOS Release Notes for Kinetis^® SDK 1.1.0 MK21DA5 and MKW24D5 NXP^® Platforms[MQXKSDK110MK21DA5MKW24D5RN]

PDFFeb 17, 2015版本更新 0

MQX Board Support Package (BSP) - Porting Guide on KEIL[AN4626]

PDFOct 31, 2012版本更新 0
Using the CAU/mmCAU in ColdFire and Kinetis families[AN4307]

PDFMay 18, 2011版本更新 0

TWR-K21D50M - Quick Start Guide[TWRK21D50MQSG]亮点

PDFJan 30, 2015版本更新 2

Freescale MQX™ Release Notes for TWR-K21D50M (3.8.0)[FSL_MQX_RN_TWRK21D50M]

PDFAug 31, 2012版本更新 1

TWR-K21D50M Tower Module User's Guides[TWRK21D50MUM]亮点快速入门

PDFJan 27, 2015版本更新 2

Kinetis K1x：Cortex-M4(F)基准MCU[KNTSK10FMLYFS]

PDF版本更新 7
Kinetis K2x系列MCU简介[KINK2XFS]亮点

PDF版本更新 0
Kinetis K1x MCU Family - Fact Sheet[KNTSK1XFMLYFS]亮点

PDFMar 10, 2014版本更新 9

设计资源

设计文件

快速参考恩智浦设计文件类型.

4 设计文件

印刷电路板与电路图
TWR-K21D50M REV C - Printed Circuit Board bill of materials and design files

ZIP版本 C2Jan 28, 2015 00:00:005.07 MBTWR-K21D50M_BOM_SCH

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
TWR-K21D50M Schematic Rev C

PDF版本 C2Jan 30, 2015 00:00:00484.61 KBTWRK21D50MSCH
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
TWR-K21D50M Schematic Rev B

PDF版本 BJul 12, 2012 00:00:00217.65 KBTWRK21D50MSCH_REVB
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
TWR-K21D50M-REV-B - Printed Circuit Board bill of materials and design files

ZIP版本 BSep 6, 2014 00:00:005.07 MBTWR-K21D50M-REV-B

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

4 软件文件

开发IDE和生成工具
MCUXpresso集成开发环境（IDE）亮点

下载选项
BSP及设备驱动
MCUXpresso SDK Builder for the K21 Tower Board

EXTERNAL版本 1Feb 9, 2021 04:54:001 KBMCUXPRESSO-SDK-TWR-K21D50M

下载
代码片段
TWR-K21D50M Sample Code

EXE版本 1.0Aug 14, 2012 00:00:0061.46 MBTWR-K21D50M_SC_LAB

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
可访问其他软件。查看我们的精选合作伙伴解决方案.
调试及视觉化工具
FreeMASTER tool 3.2 (includes Lite 1.4) – Windows installer

EXE版本 3.2.6Nov 4, 2025 11:08:00334772 KBFMASTERSW

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

注意: 推荐在电脑端下载软件，体验更佳。
