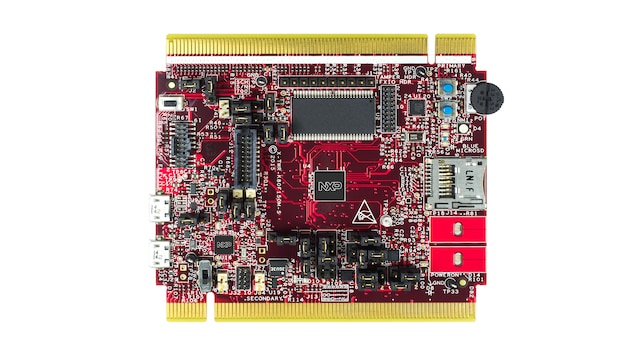

Kinetis® K80 MCU塔式系统模块

TWR-K80F150M
正常供应

滚动图片以放大

TWR-K80F150M是面向Kinetis K80、K81和K82 150Mhz 32位Arm® Cortex®-M4 MCU的开发板。

TWR-K80F150M板：

  • 具备Kinetis MK80FN256VDC15低功耗MCU，提供256 KB闪存、256 KB SRAM、USB和XIP QuadSPI功能
  • 可作为独立的调试工具运行，也可作为部件与模块化塔式系统开发平台结合使用。

支持的器件

处理器和微控制器

K6x以太网

  • K63_120: Kinetis® K63-120 MHz, 256KB SRAM, 防篡改微控制器(MCU)，基于Arm® Cortex®-M4内核

K8x安全

  • K80_150: Kinetis K80-150 MHz先进安全性和QuadSPI微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K81_150: Kinetis K81-150 MHz硬件加密协处理器，反篡改和QuadSPI微控制器(MCU)，基于Arm® Cortex®-M4内核
  • K82_150: Kinetis® K82-150 MHz硬件加密协处理器和QuadSPI微控制器(MCU)，基于ARM® Cortex®-M4内核

特征

Microcontroller

    MK80FN256VDC15 MCU

  • 150 MHz Cortex-M4 core, 256 kB Flash, 256 kB SRAM, 121 XFBGA, with SDRAM controller and USB
  • Tower compatible processor board

Memory

  • 2 x 32 Mbit (4 MB) dual onboard QuadSPI memory @ 1.8 V
  • 64 Mbit (8 MB) SDRAM memory

Connectivity

  • MicroSD card slot
  • EMVSIM card interface
  • Standalone full-speed USB host and device function
  • Socket for touch keypad plug-in (TWRPI-TOUCH-STR)

Power Management

  • Board power select with 3.3 V or 1.8 V MCU operation
  • Independent, battery-operated power supply for real-time clock (RTC) module

Debug

  • Onboard debug circuit: K20DX128VFM5 OpenSDA with virtual serial port

Sensors

    Ten (10) axis sensor systems

  • FXOS8700CQ 3D accelerometer + 3D magnetometer
  • MPL3115A2 digital pressure sensor
  • FXAS21002C 3-axis gyroscope

Support

  • Software support and application development are offered through the Kinetis software development kit (SDK), an extensive suite of robust peripheral drivers, stacks, and middleware (replacing Sample Code Packages/examples). Get expert advice and support by joining the Kinetis Software Development Kit Community forum

User Components

  • Five (5) user-controlled status LEDs
  • Two (2) capacitive touchpads
  • Two (2) mechanical push buttons
  • Potentiometer

购买选项

TWR-K80F150M-Image

点击展开

TWR-K80F150M
正常供应

Tower System Development Board for Kinetis K80 and K82 MCUs.
