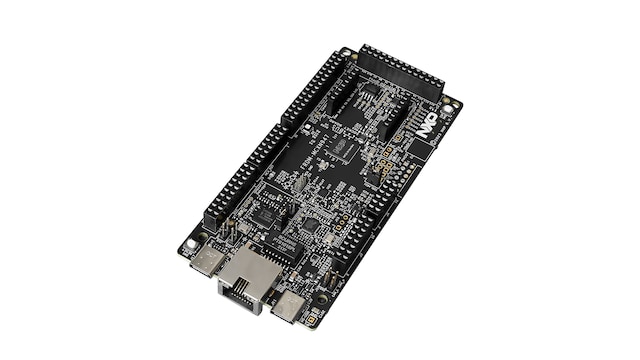

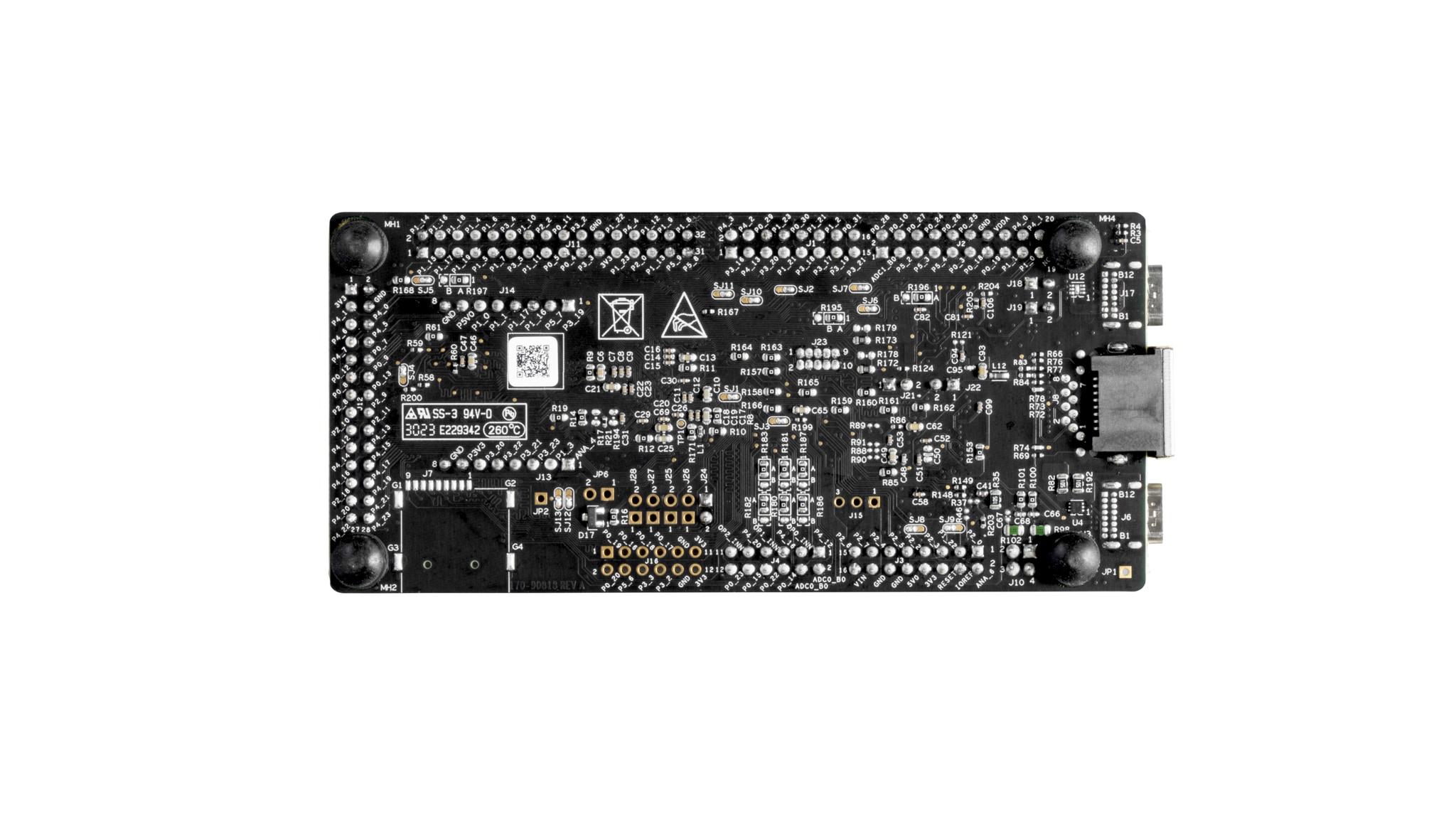

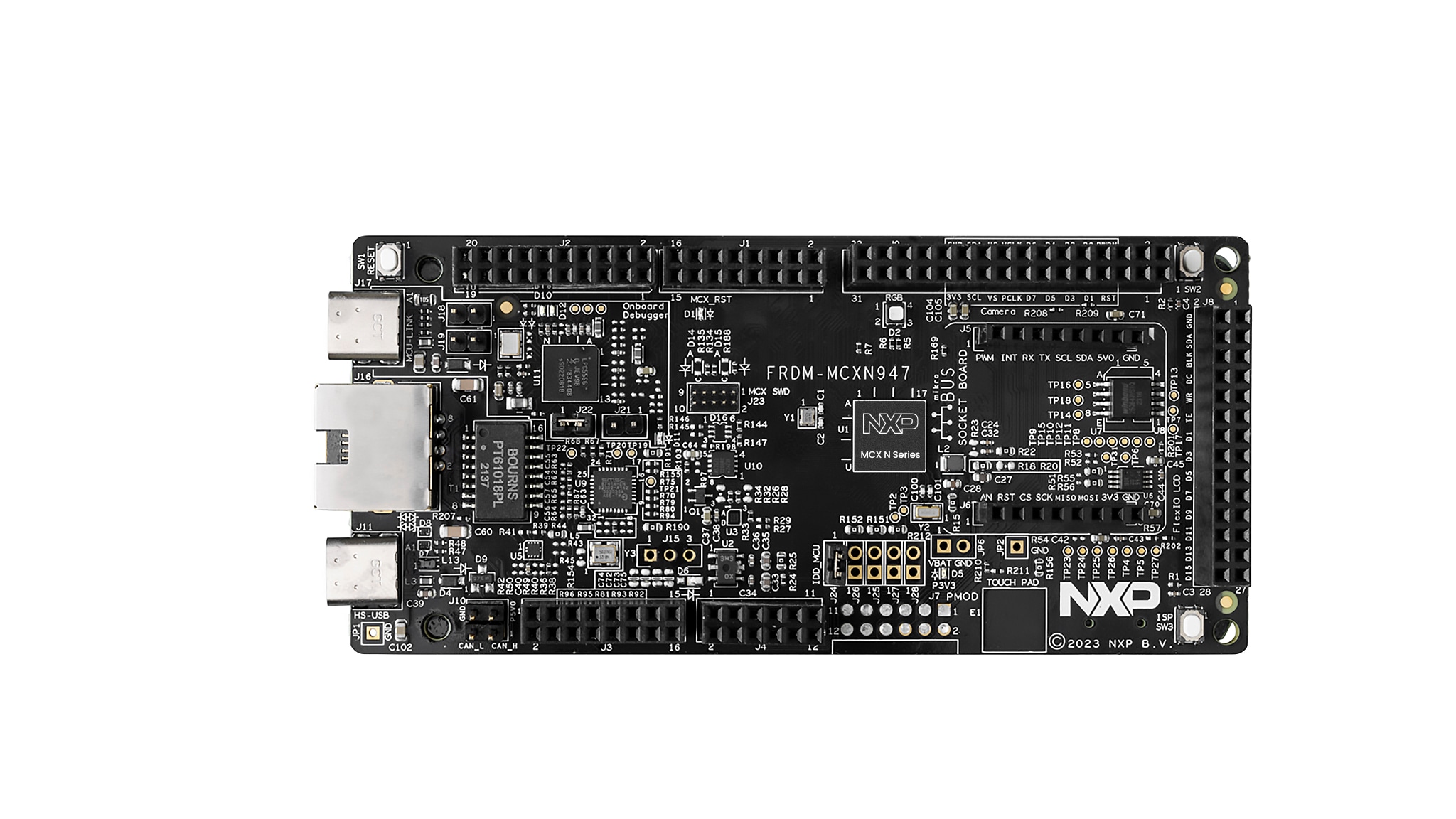

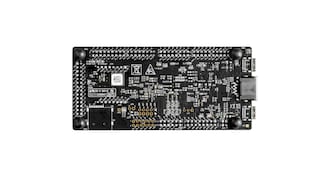

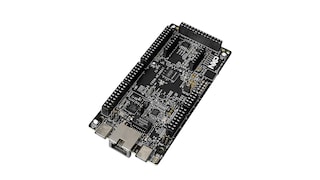

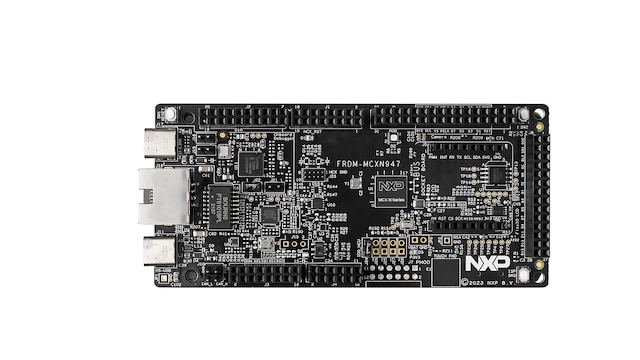

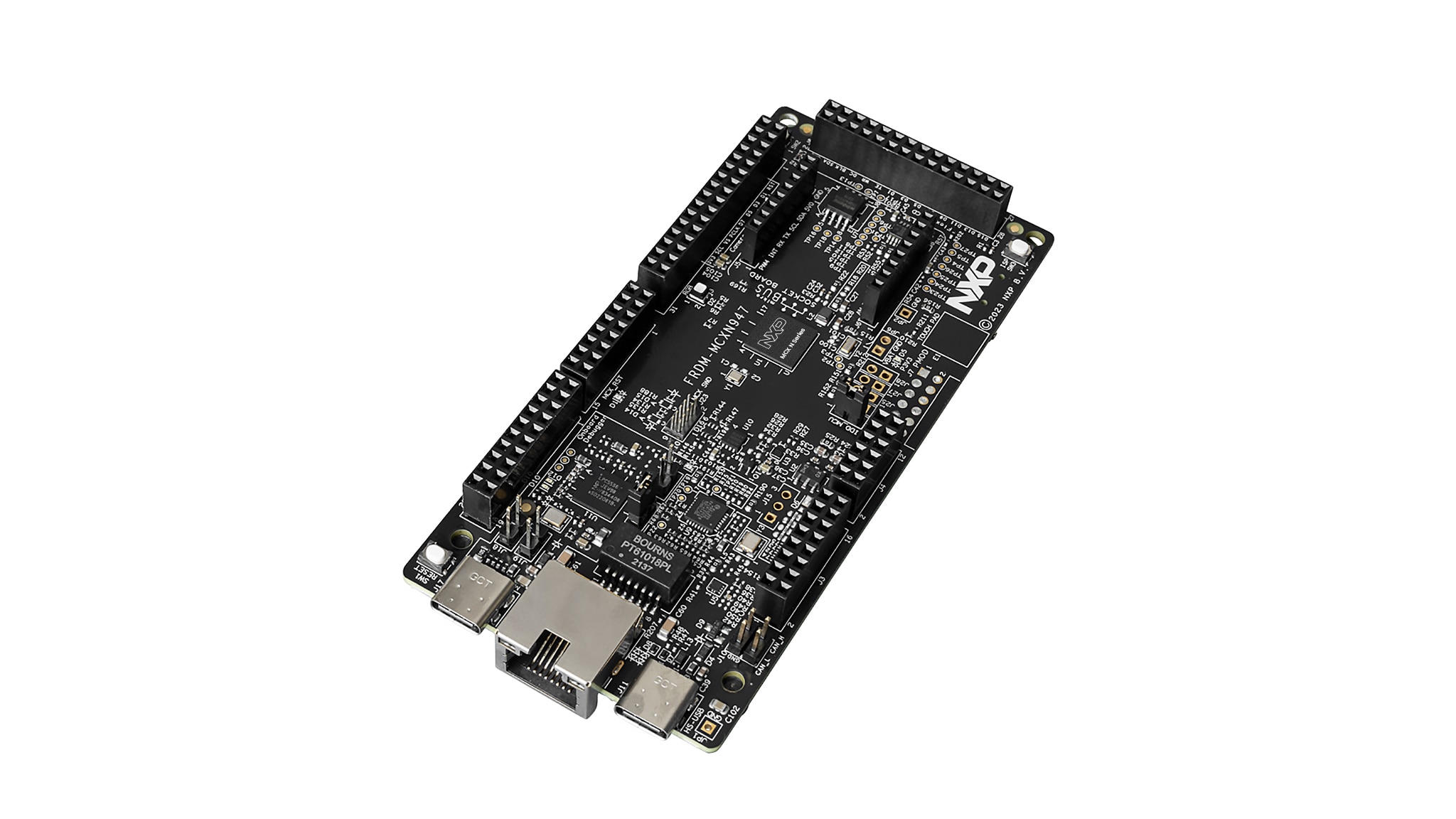

MCX N94/N54 MCU的FRDM开发板

FRDM-MCXN947
正常供应

滚动图片以放大

FRDM-MCXN947是一款紧凑且可扩展的开发板，可让您快速基于MCX N94和N54 MCU开展原型设计。它们提供行业标准的接口，可轻松访问MCU的I/O、集成的开放标准串行接口、外部闪存和板载MCU-Link调试器。通过MCUXpresso Developer Experience（MCUXpresso开发人员体验）提供其他工具，如面向附加板的扩展板中心和面向软件示例的应用代码中心。

框图

FRDM-MCXN947结构框图

FRDM-MCXN947 Block Diagram

支持的器件

处理器和微控制器

MCX N系列微控制器

  • MCX-N94-N54-N53-N52-N24: MCX N94x/54x高度集成的多核MCU，具有片上加速器、智能外设和高级安全功能

传感器

加速度传感器

  • FXLS8971CF: ±2g/±4g/±8g/±16g、12位低功耗数字加速度传感器
  • FXLS8961AF: ±2g/±4g/±8g/±16g、12位低功耗数字加速度传感器

特性

微控制器

  • MCX-N947有两个Arm™ Cortex™-M33内核，每个内核的主频均为150MHz，优化了性能效率，高达2MB的双块Flash存储器，带可选的全ECC RAM，外部闪存
  • 加速器：
    • 神经处理单元、PowerQuad、Smart DMA等

存储器扩展

  • *DNP Micro SD卡插槽。

连接

  • 以太网PHY和连接器
  • HS USB Type-C连接器
  • SPI/I2C/UART连接器（PMOD/mikroBUS、DNP）
  • WIFI连接器（PMOD/mikroBUS、DNP）
  • CAN-FD收发器

调试

  • 带有CMSIS-DAP的板载MCU-Link调试器
  • JTAG/SWD连接器

传感器

  • P3T1755 I3C/I2C温度传感器，触摸板

扩展选项

  • Arduino®接头（带FRDM扩展行）
  • FRDM接头
  • FlexIO/LCD接头
  • SmartDMA/摄像头接头
  • Pmod™ *DNP
  • mikroBUS™

用户接口

  • RGB用户LED，加上复位、ISP、唤醒按钮

购买选项

FRDM-MCXN947-Image

点击展开

FRDM-MCXN947
正常供应

FRDM Development Board for MCX N94 and N54 MCUs.

    $25.00 USD
    待定库存
    加入购物车
    从分销商处购买
