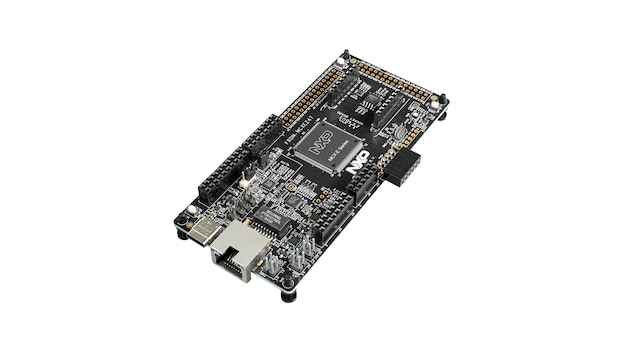

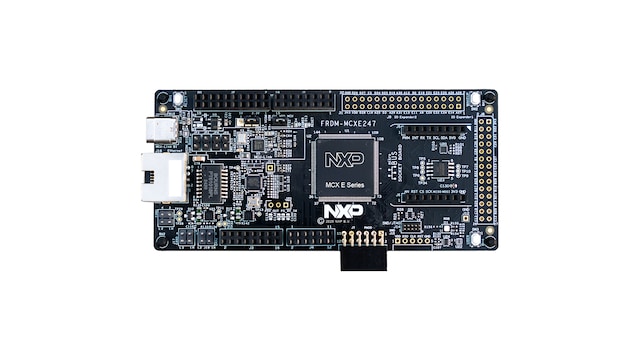

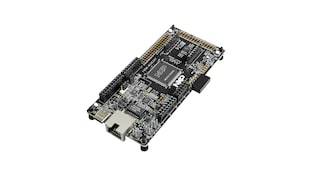

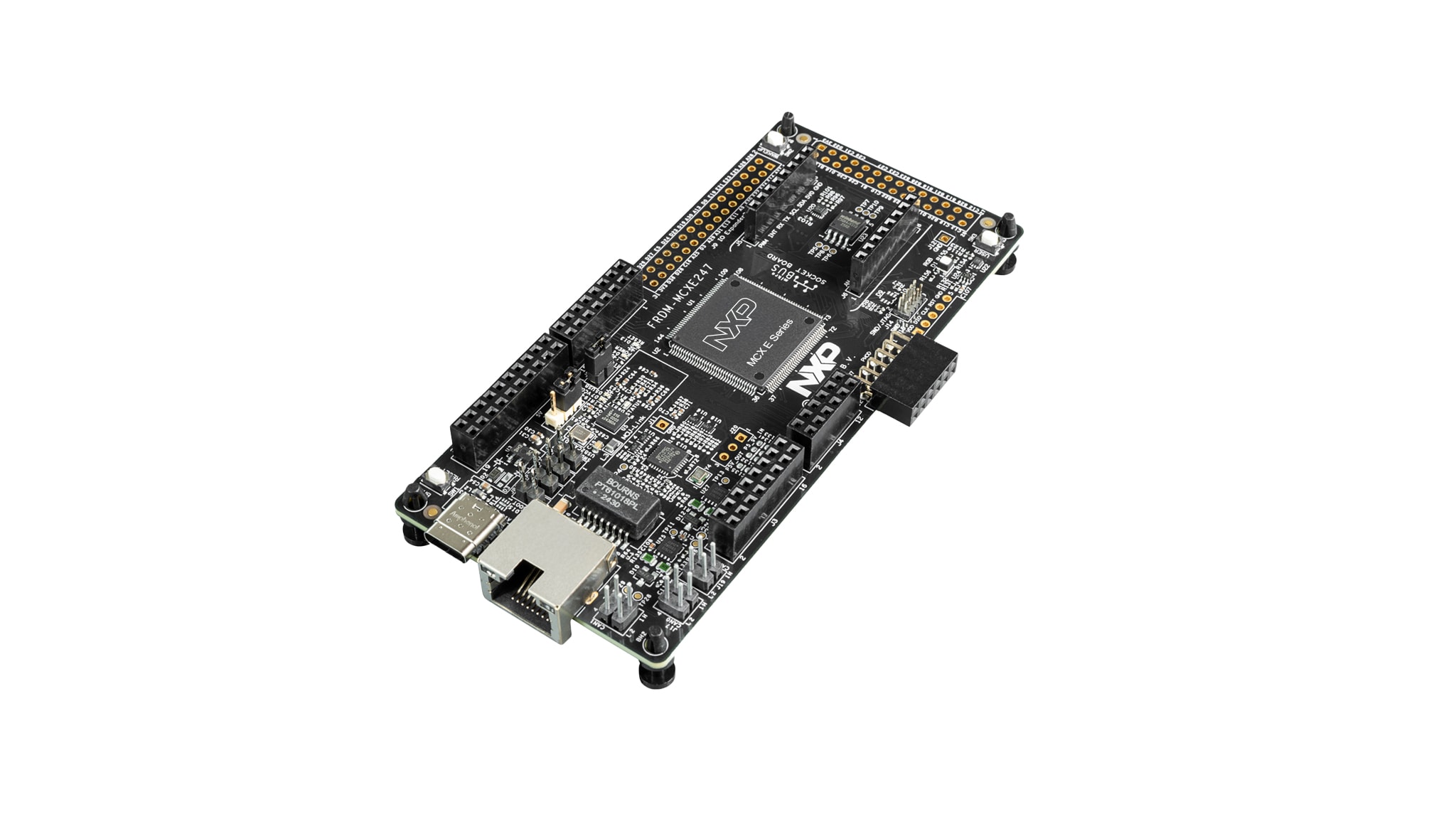

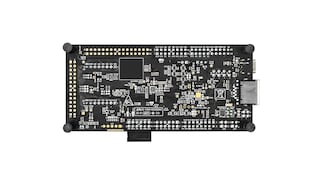

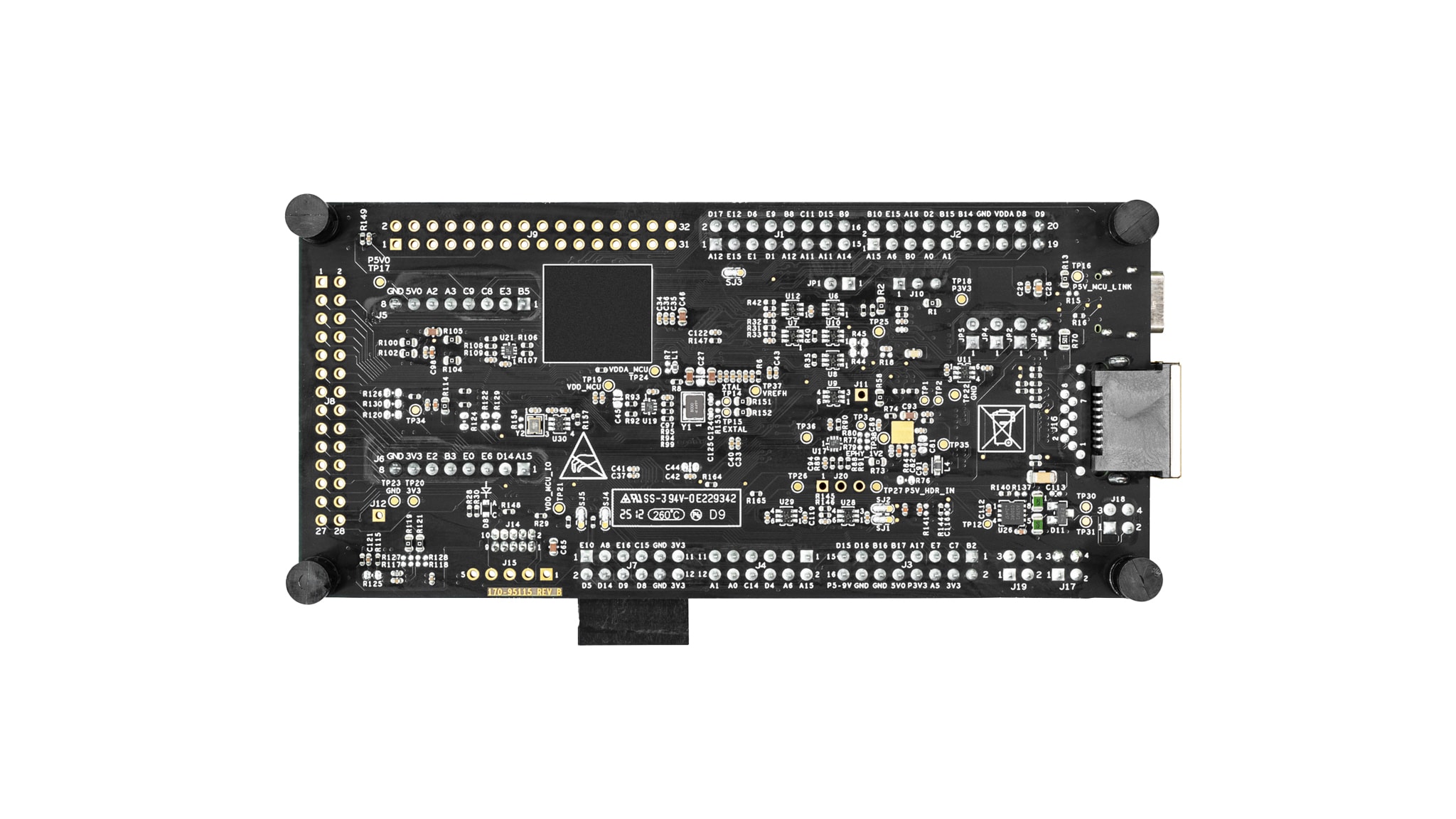

Name: MCX E245246247 MCU的FRDM开发板
Price: 30.00 USD
Availability: InStock

滚动图片以放大

FRDM-MCXE247是一款紧凑且可扩展的开发板，可让您快速基于MCX E245/246/247 MCU开展原型制作。它们提供行业标准的接口，可轻松访问MCU的I/O、集成的开放标准串行接口、外部闪存和板载MCU-Link调试器。通过MCUXpresso Developer Experience(MCUXpresso开发人员体验)提供其他工具，如扩展板中心的附加板和应用代码中心的软件示例。

设计文件

软件

产品详情

框图

MCX E245/246/247

获取框图PDF

支持的器件

处理器和微控制器

MCX E系列微控制器

MCX-E24: MCX E24x MCU

特性

微控制器

MCX E247通用32位微控制器，基于Arm Cortex M4F
高达112MHz的CPU性能，支持DSP和FPI
2MB闪存，256kB SRAM

连接

USB Type-C连接器(板载MCU-Link调试器)
CAN/I3C/SPI/I²C/UART连接器(Arduino、PMOD/mikroBUS、DNP)
10/100Mbit/s (RMII) LAN8741以太网物理层和RJ45接口

调试

带有CMSIS-DAP的板载MCU-Link调试器
JTAG/SWD连接器

传感器

FXLS8974CFR3 I²C传感器
磁控开关NMH1000

扩展选项

Arduino®接头
FRDM接头
Pmod™ *DNP
mikroBUS™
FlexIO/LCD接头
FlexIO/摄像头接头

用户接口

RGB用户LED
加重置
ISP
唤醒按钮

购买选项

点击展开

FRDM-MCXE247
正常供应

FRDM Development Board for MCX E245/246/247 MCUs.

套件包含

FRDM-MCXE247
快速入门指南
USB Type-C线

$30.00 USD

现货 :17

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

7 文件

紧凑列表

Design without Bounds[FRDMECOPPR]

PDFFeb 27, 2026版本更新 2.0

Using MCX E247 QuadSPI Module[AN14754]

HTML | PDFSep 2, 2025版本更新 1.1
Getting Started with EdgeLock Accelerator (CSEC) on MCX E24x[AN14729]

HTML | PDFJul 22, 2025版本更新 1.0

FRDM MCX E247 Development Platform Quick Start Guide[MCXE247QSG]

PDFJun 12, 2025版本更新 0

FRDM-MCXE247 Board User Manual[UM12286]

HTML | PDFAug 5, 2025版本更新 3.0

Getting Started with the FRDM-MCXE247 Board[GS-FRDM-MCXE247]快速入门

HTMLJun 8, 2025

MCX E Series: Redefining Functional Safety in 5 V Industrial MCUs[MCXE-WHITEPAPER]

PDFApr 20, 2026版本更新 1.0
