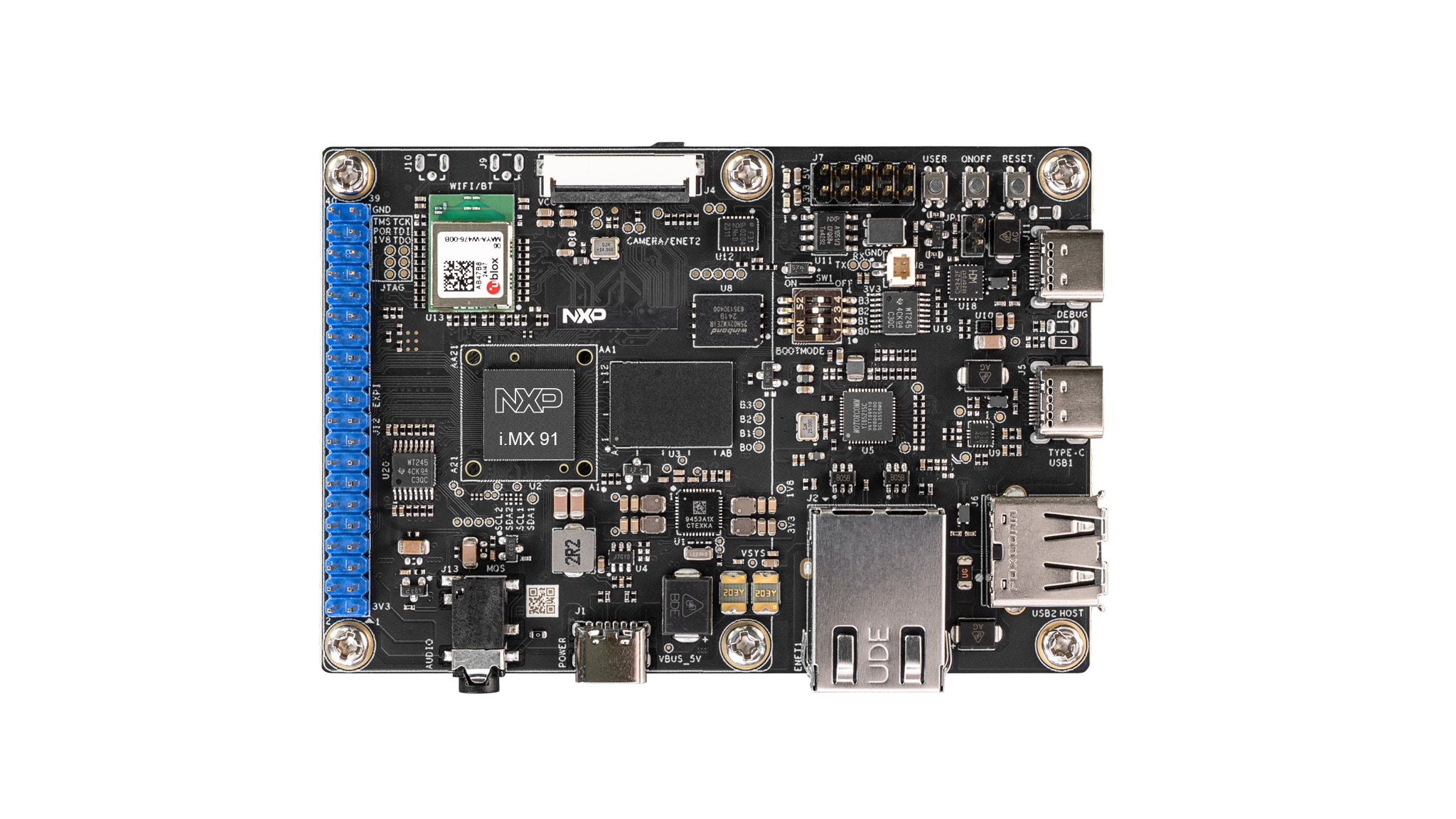

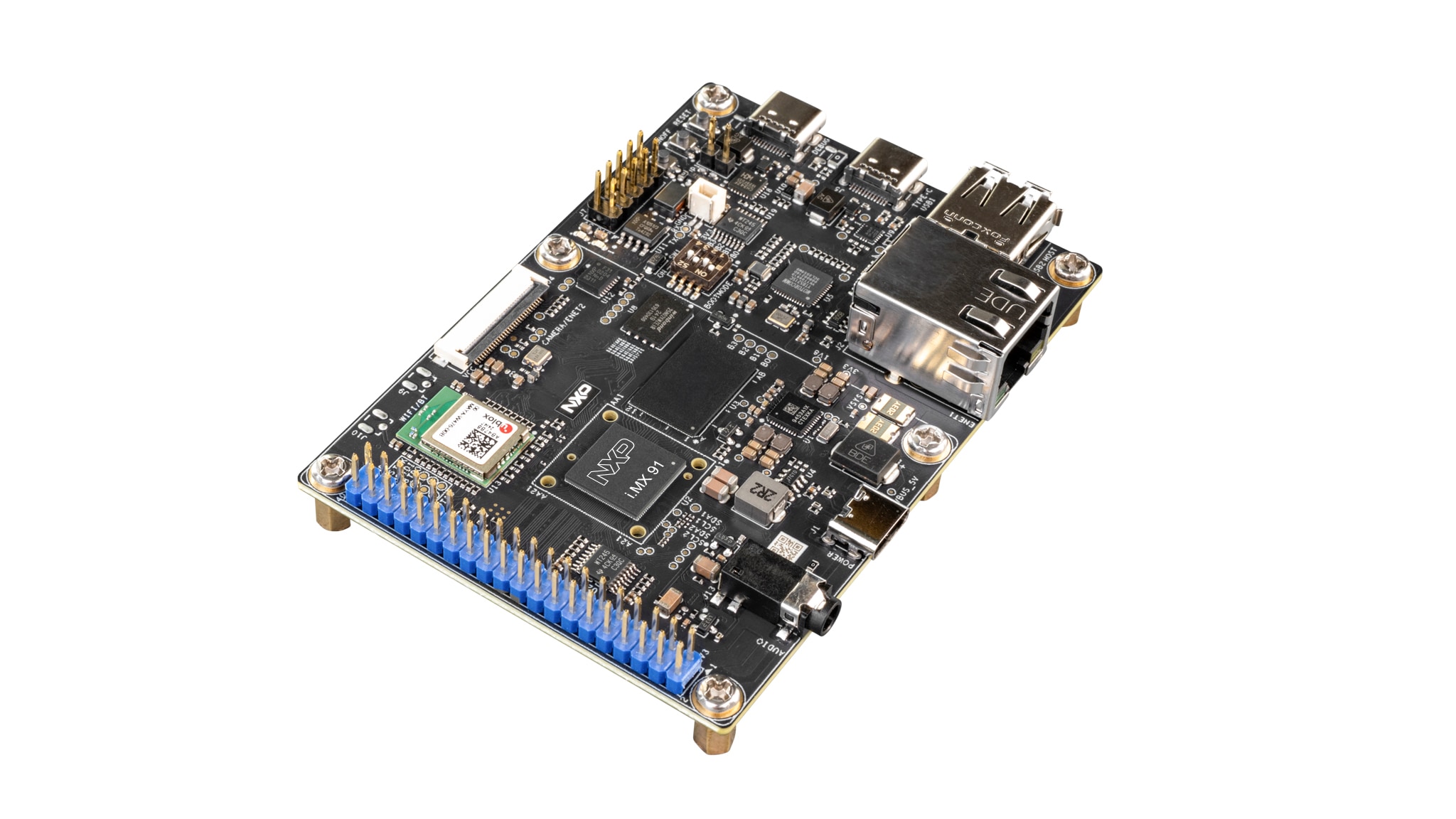

FRDM i.MX 91S开发板

FRDM-IMX91S
正常供应

滚动图片以放大

FRDM i.MX 91S开发板是一款低成本、紧凑型开发板，采用i.MX 91应用处理器。该板配备板载IW610G模块，集成恩智浦的三频解决方案，支持Wi-Fi 6、BLE 5.4和802.15.4，适用于开发现代工业和物联网应用。该开发板包含LPDDR4、用于快速启动的NAND闪存存储器、PMIC以及扩展功能。

框图

FRDM i.MX 91S

FRDM-IMX91S Block Diagram
获取框图PDF

支持的器件

模拟及混合信号

实时时钟

  • PCF2131: Nano-Power Highly Accurate RTC with Integrated Quartz Crystal

无线连接

Wi-Fi® +蓝牙® + 802.15.4

  • IW610: 2.4/5GHz双频1x1 Wi-Fi® 6+BLE 5.4+802.15.4三频解决方案

接口

通用I/O(GPIO)

  • PCAL6524: Ultra-Low-Voltage Translating 24-Bit Fm+ I²C-Bus/SMBus I/O Expander

3.3V/5V IO CAN收发器

电源管理

PMIC

  • PF9453: PF9453：适用于i.MX 91、i.MX 93和简单Linux平台的低功耗多轨PMIC

处理器和微控制器

i.MX 9处理器

  • i.MX91: i.MX 91系列安全高效，为成千上万的边缘应用提供了Linux®的基本功能。

特性

处理器

  • i.MX 91应用处理器
  • Cortex-A55@1.4G
  • EdgeLock®安全区域

存储器

  • 512MB LPDDR4
  • 256MB NAND闪存
  • MicroSD插槽

显示器和摄像头接口

  • 并行RGB LCD接口(2x20 EXPI)
  • 并行摄像头接口(2x20 EXPI)

无线

  • u-blox MAYA-W476-00B三频Wi-Fi 6/BLE 5.4/802.15.4模块
  • 支持Thread和Zigbee的802.15.4无线单元

音频

  • 3.5mm耳机插孔，支持MQS

连接

  • USB2.0 Type-C连接器
  • USB2.0 Type-A连接器
  • 1个GbE RJ45
  • CAN HDR
  • 2x20 EXPI
  • I²C HDR
  • ADC HDR

调试

  • JTAG测试点
  • 用于调试的UART转USB接口

购买选项

FRDM-IMX91S-Image

点击展开

FRDM-IMX91S
正常供应

FRDM i.MX 91S Development Board.

    $50.00 USD
    现货 :45

    正常情况下 1-2个工作日内发货
