MCX N23x MCU的FRDM开发板

FRDM-MCXN236
正常供应

滚动图片以放大

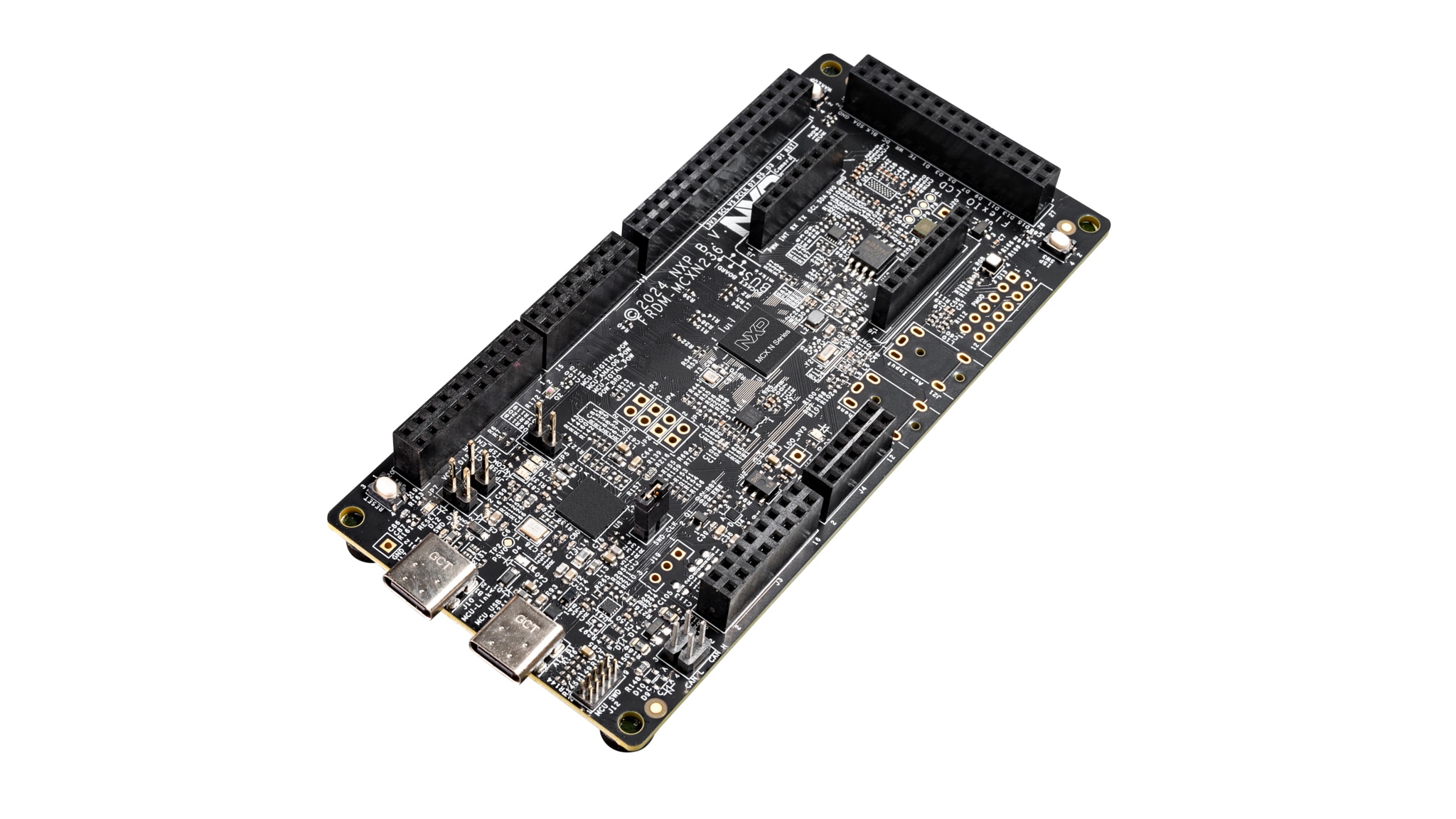

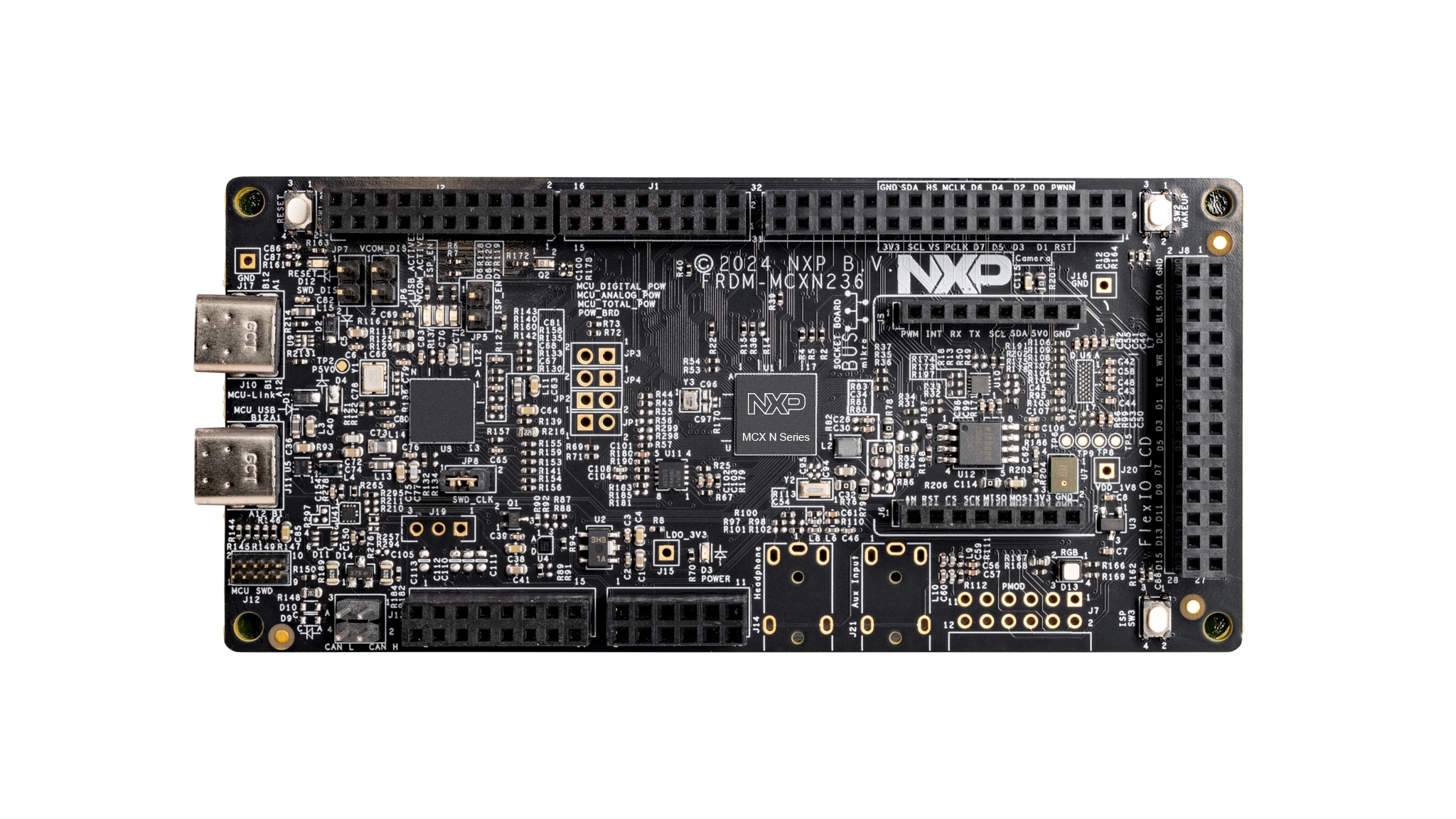

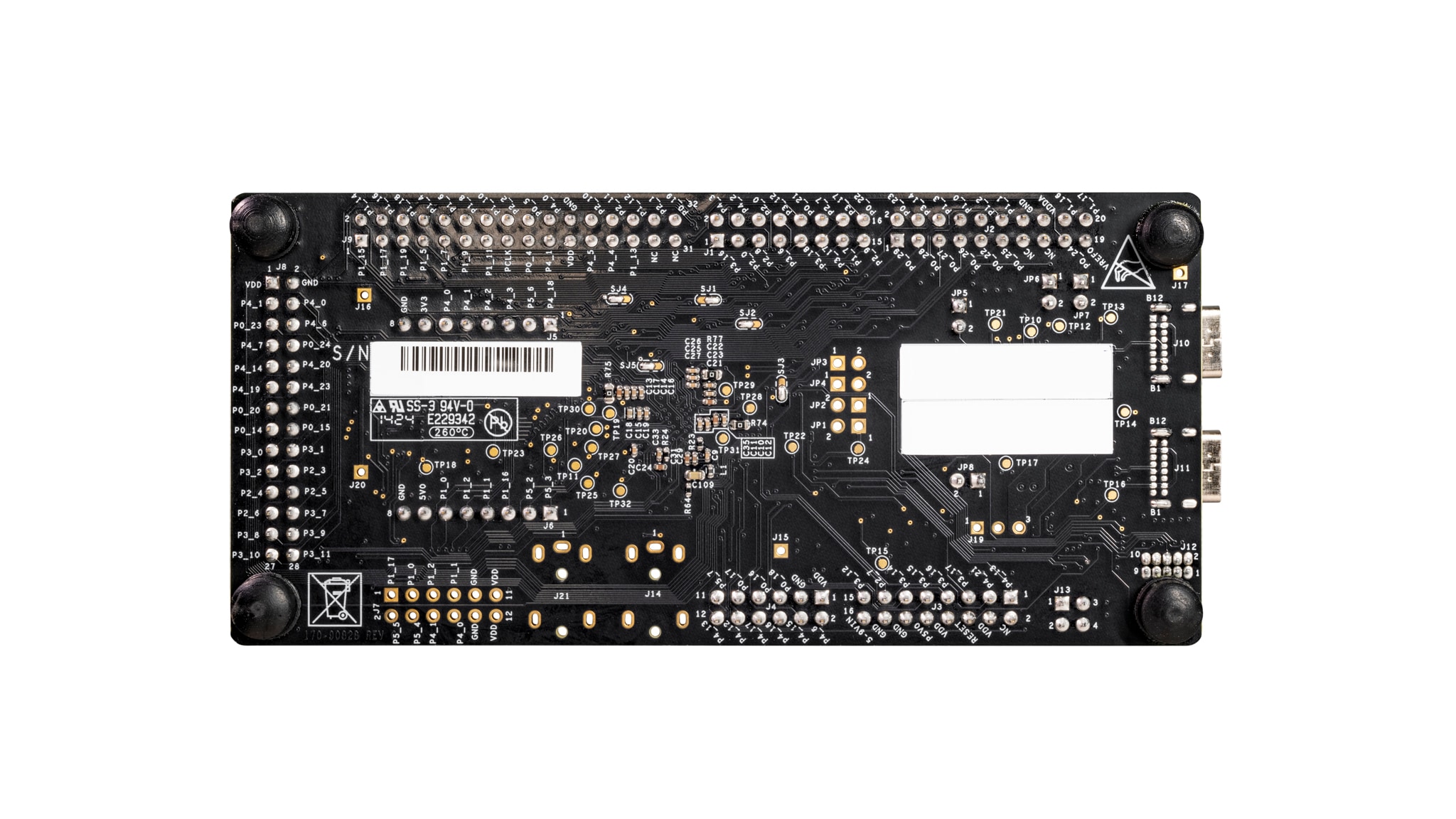

FRDM-MCXN236是一款紧凑且可扩展的开发板，可让您快速基于MCX N23x MCU开展原型设计。它们提供行业标准的接口，可轻松访问MCU的I/O、集成的开放标准串行接口、外部闪存和板载MCU-Link调试器。通过MCUXpresso Developer Experience（MCUXpresso开发人员体验）提供其他工具，如面向附加板的扩展板中心和面向软件示例的应用代码中心。

框图

FRDM-MCXN236结构框图

FRDM-MCXN236 Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

MCX N系列微控制器

  • MCX-N23X: MCX N23x高度集成的MCU，具有片上加速器、智能外设和高级安全功能

特性

微控制器

  • MCXN236 Arm® Cortex®-M33内核@150MHz
  • 高达1MB的双块闪存，带可选的完整ECC RAM
  • 加速器：
    • SmartDMA

存储器扩展

  • QSPI闪存W25Q64 (64MB)

连接

  • HS USB-Type C连接器
  • SPI/I2C/UART连接器（mikroBUS、Pmod™ *DNP）
  • WIFI连接器（mikroBUS、Pmod™ *DNP）
  • TJA1057 CAN FD收发器
  • 音频辅助线路输入*DNP
  • 耳机输出插孔*DNP

调试

  • 带有CMSIS-DAP的板载MCU-Link调试器
  • JTAG/SWD连接器

传感器

  • FXLS8974CFR3三轴加速度传感器
  • 可见光传感器
  • 数字麦克风SPK0641HT4H-1

扩展选项

  • Arduino®接头
  • FRDM接头
  • FlexIO/LCD接头
  • SmartDMA/摄像头接头
  • Pmod™ *DNP
  • mikroBUS™

用户接口

  • RGB用户LED，复位、ISP、唤醒按钮

购买选项

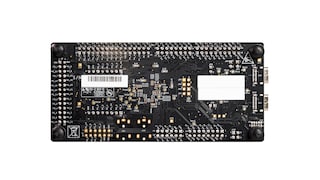

FRDM-MCXN236-Image

点击展开

FRDM-MCXN236
正常供应

FRDM Development Board for MCX N23x MCUs.

    $20.00 USD
    现货>100

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
