Name: 面向低压、3相PMSM电机控制的恩智浦Freedom开发平台
Price: 85.00 USD
Availability: BackOrder

滚动图片以放大

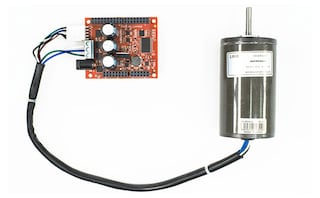

FRDM-MC-LVPMSM低压、3相永磁同步电机(PMSM) FRDM开发板平台为您的设计应用增添了旋转或者线性运动等电机控制功能。

This evaluation board, in a shield form factor, when combined with NXP^®s Permanent Magnet Motor Control Reference Software, effectively turns a FRDM development board platform into a complete motor control reference design, compatible with existing FRDM development platforms, FRDM-KV31F, and FRDM-KV10Z.

设计文件

软件

产品详情

支持的器件

处理器和微控制器

KV系列Cortex-M4/M0+/M7

KV1x: Kinetis® KV1x-75 MHz，入门级3相FOC / 无传感器电机控制微控制器(MCU)，基于Arm® Cortex®-M0+内核
KV3x: Kinetis® KV3x-100–120 MHz, 高级3相FOC / 无传感器电机控制MCU，基于Arm® Cortex®-M4

特征

电源管理

电源输入电压DC：24-48 VDC
输出电流最高为5 A RMS
电源反向极性保护电路
5.5 VDC辅助电源，为FRDM MCU板供电

3相桥逆变器(6组MOSFET)
带有过流和欠压保护的3相MOSFET栅极驱动器

传感器

模拟检测(DC总线电压、DC母线电流、3相反电动势电压)
电机速度/位置传感器接口(霍尔编码器)

Freedom电机控制接头与Arduino^® Rev3引脚布局兼容

Kinetis Designs - 参考设计库

该参考设计库包含采用Kinetis MCU的资源和参考设计，能够帮助您快速启动下一个嵌入式项目。

购买选项

点击展开

FRDM-MC-LVPMSM
正常供应

NXP FRDM Development Board Platform, Kinetis V MCU, PMSM Motor Control.

套件包含

FRDM-MC-LVPMSM硬件
快速入门卡片
所需的其他硬件：一个3相BLDC电机(如FRDM-MC-LVMTR)或满足驱动器规格的自有器件(未包含)、一个24V/5A电源和一个兼容的Freedom微控制器电路板(未包含)。

扩展板: Yes

$85.00 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
