MCX W23无线MCU的FRDM开发板

FRDM-MCXW23
正常供应

滚动图片以放大

FRDM-MCXW23是一款紧凑、可扩展的开发板，搭载了MCX W23 Bluetooth Low Energy (LE) 5.3无线MCU。该平台专为电池供电的微型设备原型制作而设计，广泛适用于便携式医疗设备、家电与自动化、资产追踪等应用场景。该开发板配备了板载加速度传感器、温度传感器、数据闪存及LED，支持通过集成降压DCDC使用3V纽扣电池供电，亦可通过USB总线供电。该平台为MCX W23无线MCU的功能评估与快速原型开发提供了高效、便捷的解决方案。

框图

MCX W23无线MCU的FRDM开发板

FRDM-MCXW23-BD
获取框图PDF

支持的器件

处理器和微控制器

MCX W系列微控制器

  • MCX-W23: MCX W23：集成Arm® Cortex® M33 TrustZone®的BLE超低功耗解决方案，专为物联网而打造

LPC5500 Arm Cortex-M33

  • LPC55S6x: 高效的基于Arm® Cortex®-M33的微控制器产品系列

传感器

I3C/I²C数字温度传感器

  • P3T1755DP: I3C/I²C总线精确数字温度传感器，精度为±0.5°C

运动传感器

  • FXLS8974CF: ±2g/±4g/±8g/±16g，低功耗，12位数字物联网加速度传感器

特性

微控制器

  • MCX W23配备Arm™ Cortex™ -M33内核@32MHz，1MB闪存/128kB RAM应用存储器，无线子系统包含256kB闪存与88kB RAM，以及Q-SPI接口与XiP

存储器扩展

  • MX25R6435F 8MB SPI Flash

连接

  • SPI/I2C/UART连接器(mikroBUS™、Pmod™)
  • Bluetooth® LE无线通信

调试

  • Type C USB MCU-Link
  • MCU调试器接头
  • 带有CMSIS-DAP的板载MCU-Link调试器

传感器

扩展选项

  • Arduino®接头
  • mikroBUS™
  • Pmod™

扩展选项

  • 唤醒按钮、“用户”按钮、ISP按钮、RGB LED、RESET按钮

供电选项

  • USB总线供电
  • CR2032电池供电

购买选项

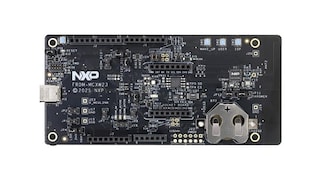

FRDM-MCXW23-Image

点击展开

FRDM-MCXW23
正常供应

FRDM Development Board for MCX W23 Wireless MCUs.

    $30.00 USD
    现货>100

    正常情况下 1-2个工作日内发货
