FRDM Development Board for MCX A144/5/6 A154/5/6 MCUs

FRDM-MCXA156
正常供应

滚动图片以放大

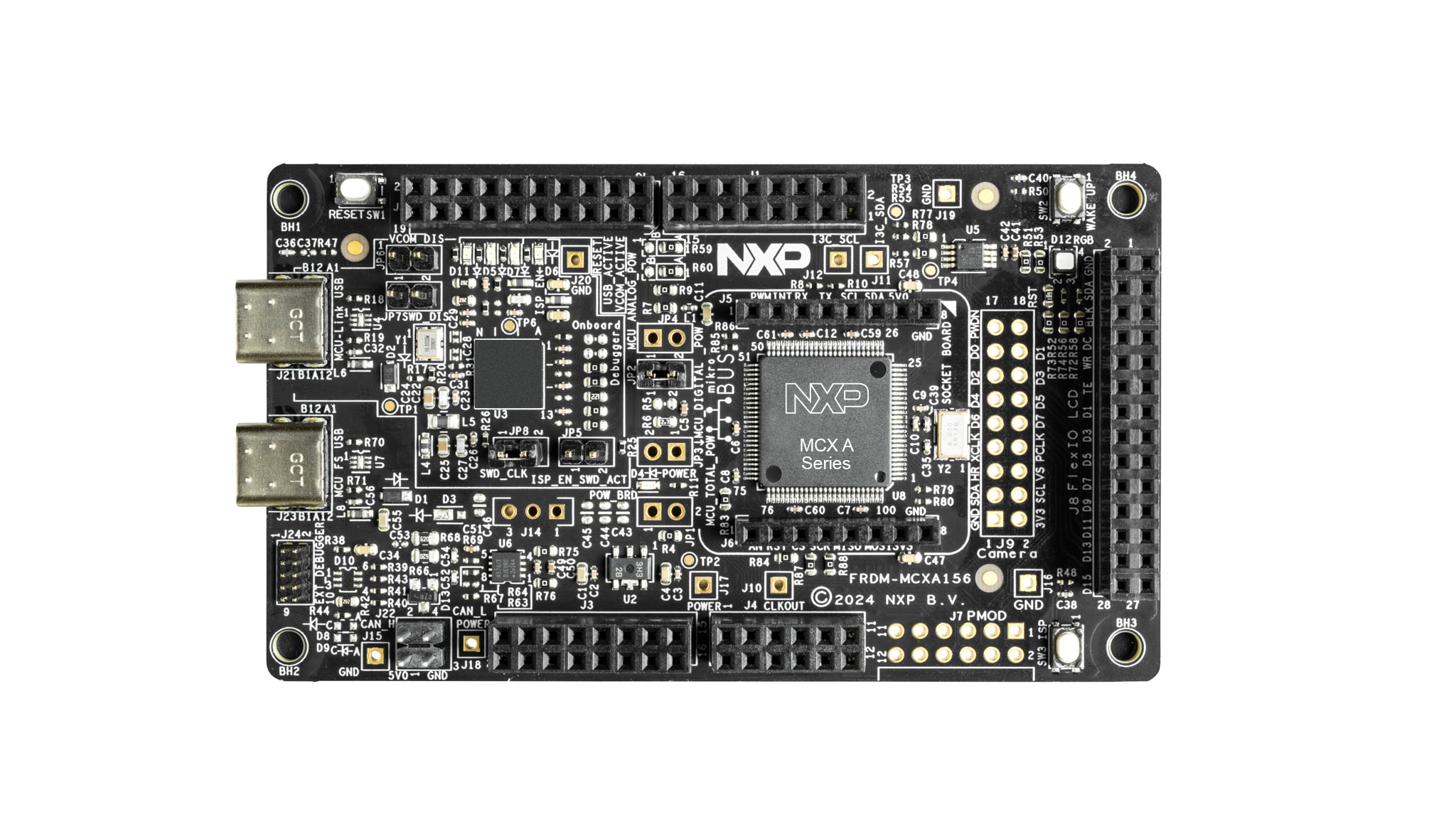

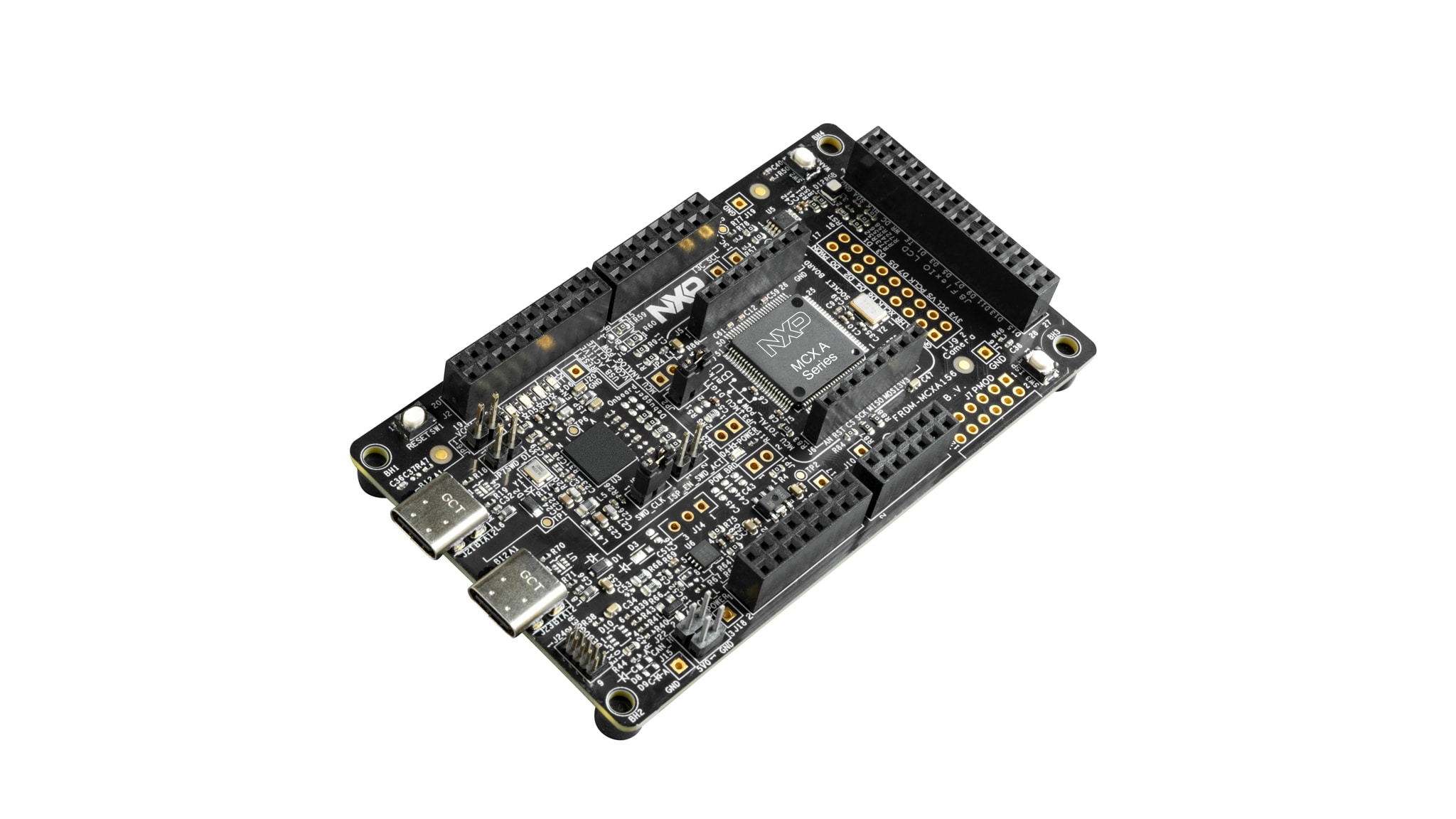

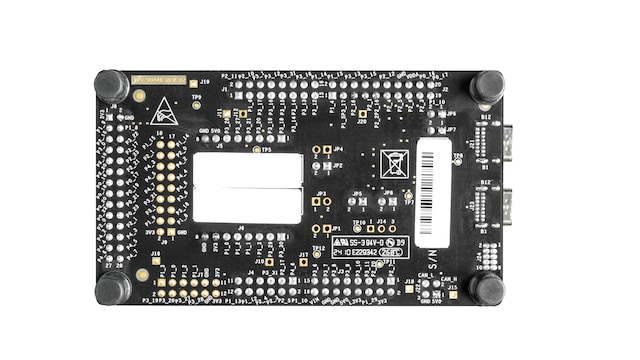

FRDM-MCXA156 are compact and scalable development boards for rapid prototyping of MCX A144/5/6 A154/5/6 MCUs. They offer industry standard headers for easy access to the MCU's I/Os, integrated open-standard serial interfaces, external flash memory and an on-board MCU-Link debugger. Additional tools like our Expansion Board Hub for add-on boards and the Application Code Hub for software examples are available through the MCUXpresso Developer Experience.

框图

FRDM MCXA156

FRDM-MCXA156 Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

MCX A系列微控制器

  • MCX-A13X-A14X-A15X: MCX A14x/15x MCU搭载Arm® Cortex® M33内核，提供可扩展的设备选项、低功耗和智能外设

传感器

I3C/I²C数字温度传感器

  • P3T1755DP: I3C/I²C总线精确数字温度传感器，精度为±0.5°C

运动传感器

  • FXLS8971CF: ±2g/±4g/±8g/±16g、12位低功耗数字加速度传感器
  • FXLS8961AF: ±2g/±4g/±8g/±16g、12位低功耗数字加速度传感器

Features

Microcontroller

  • MCXA156 Arm® Cortex®-M33 core
  • Up to 1 MB flash with up to 128 KB RAM with 8 KB ECC, CAN-FD, FlexIO, FS USB, I3C, LPLUART, LPSPI, LPI2C, DMA and LDO

Connectivity

  • FS USB ports with USB Type-C connector for device functionality
  • HS USB Type-C connectors (On-board MCU-Link debugger)
  • CAN/I3C/SPI/I2C/UART connector (Arduino, PMOD/mikroBUS, DNP)
  • Wi-Fi connector (Arduino, PMOD/mikroBUS, DNP)

Debug

  • On-board MCU-Link debugger with CMSIS-DAP
  • JTAG/SWD connector

Sensor

Expansion Options

  • Arduino® Header
  • FRDM Header
  • Pmod™ *DNP
  • mikroBUS™
  • FlexIO/LCD Header
  • FlexIO/Camera Header

User Interface

  • RGB user LED
  • Plus reset
  • ISP
  • Wake-up buttons

购买选项

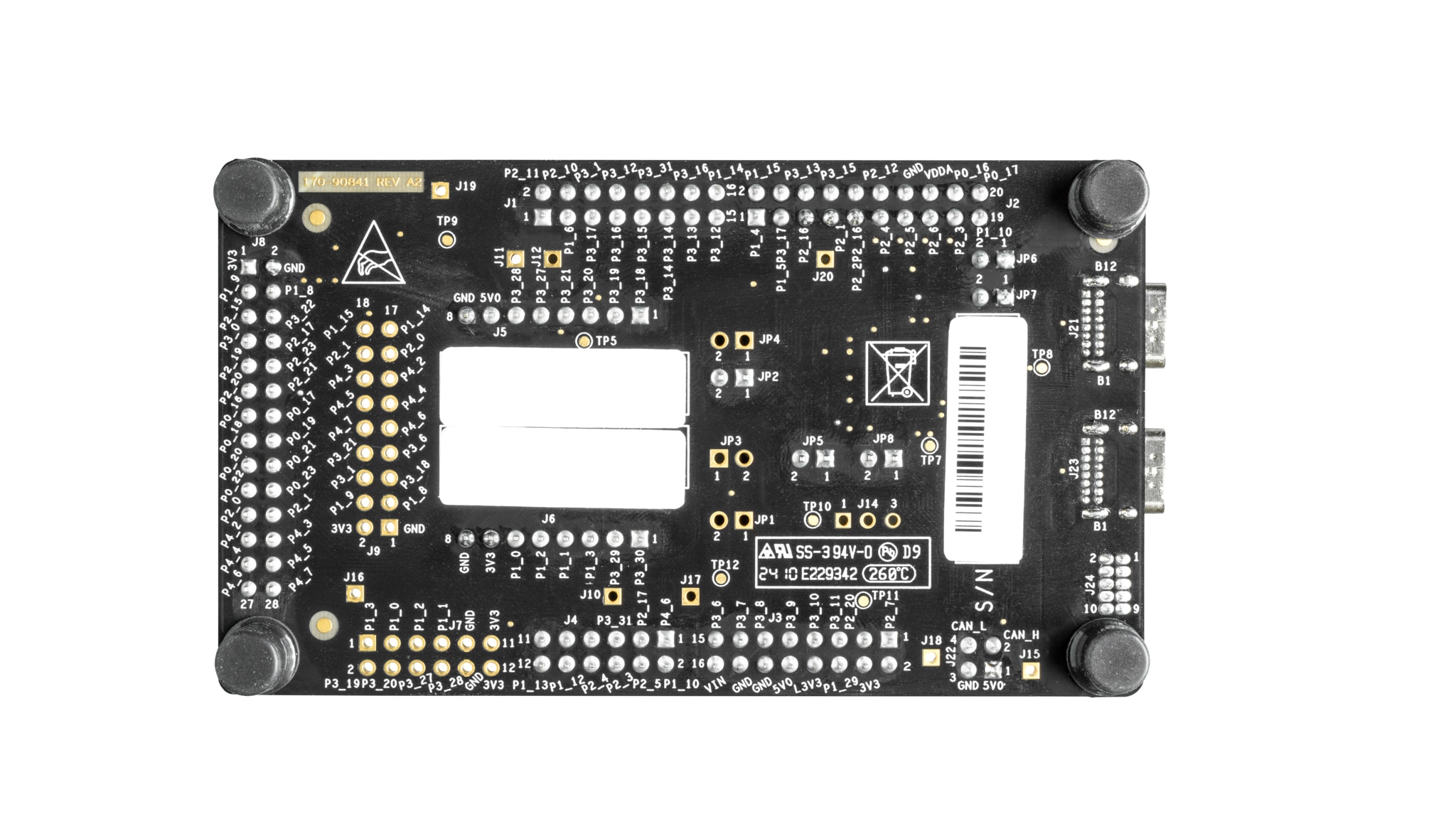

FRDM-MCXA156-Image

点击展开

FRDM-MCXA156
正常供应

FRDM Development Board for MCX A144/5/6 A154/5/6 MCUs.

    $15.00 USD
    现货 :6

    正常情况下 1-2个工作日内发货

    加入购物车
    从分销商处购买
