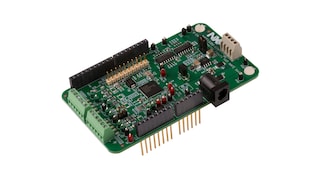

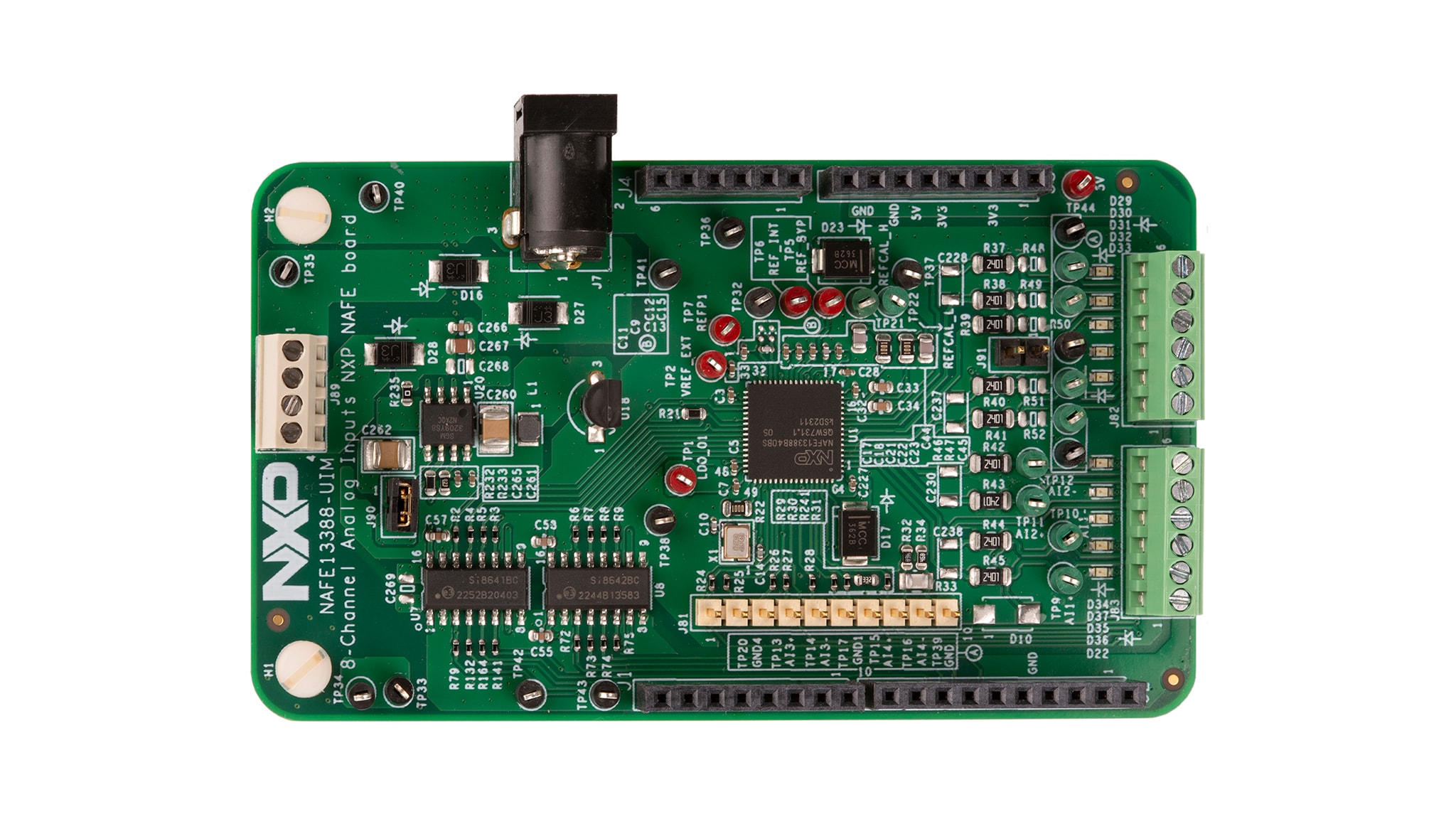

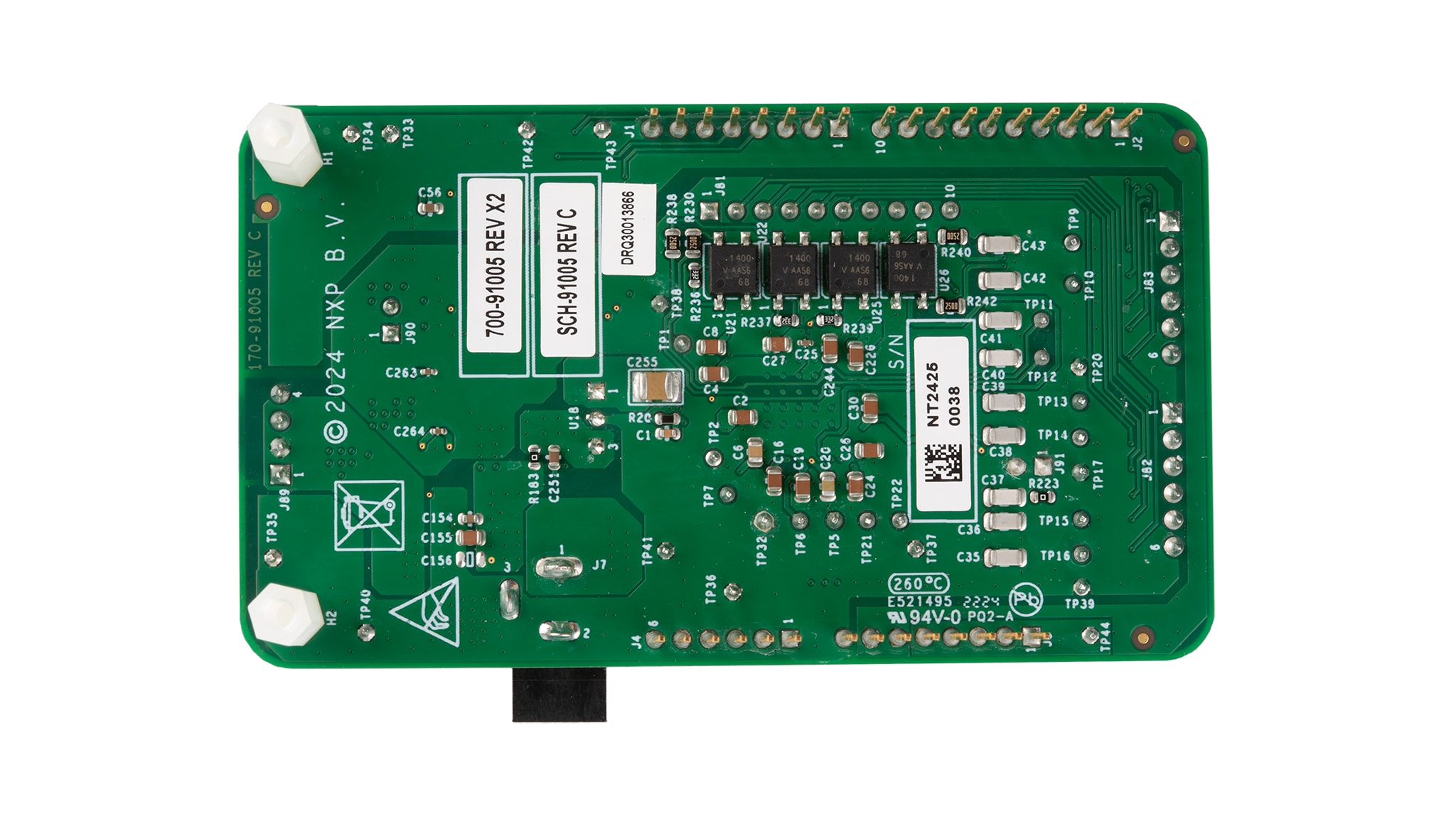

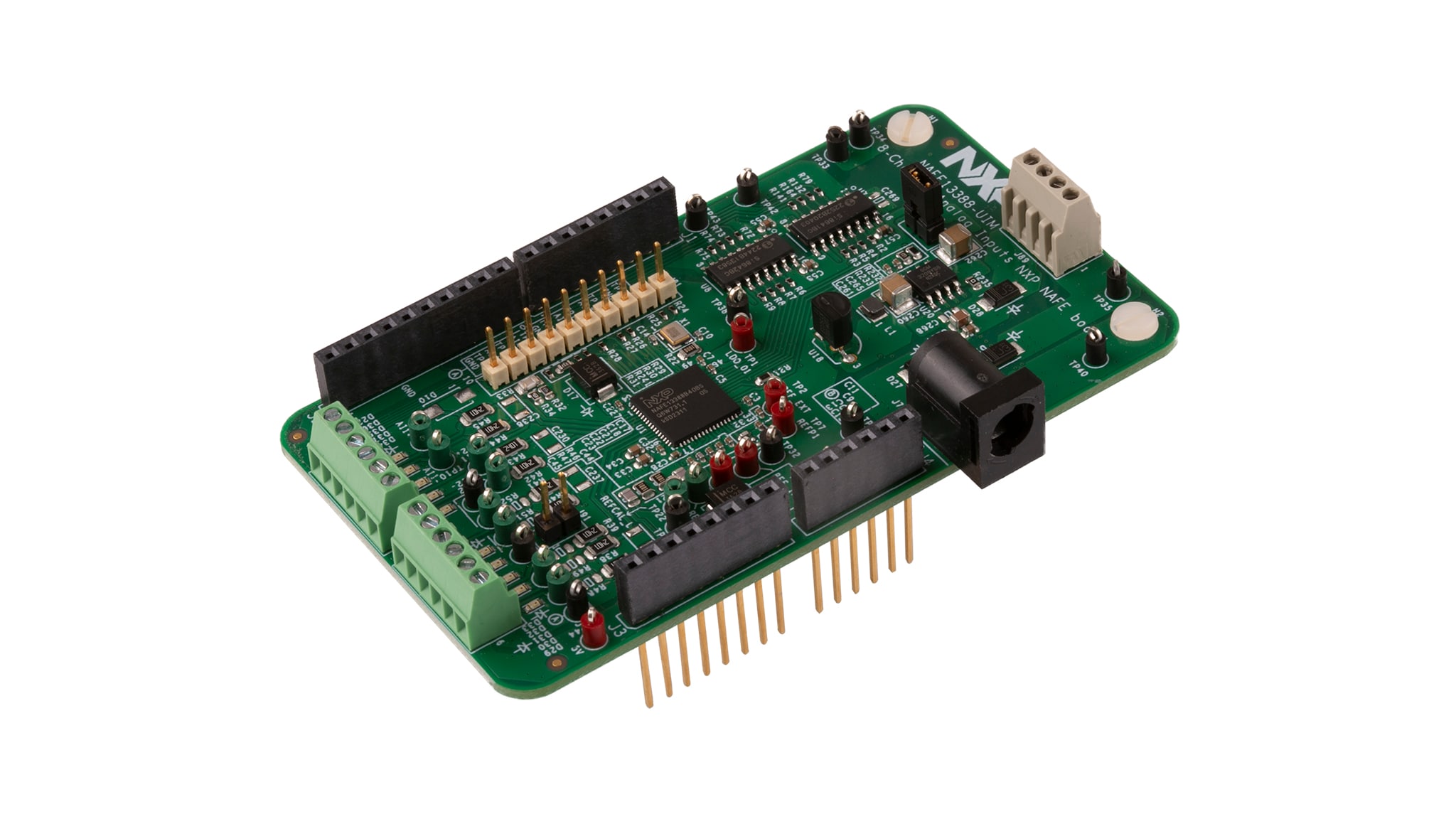

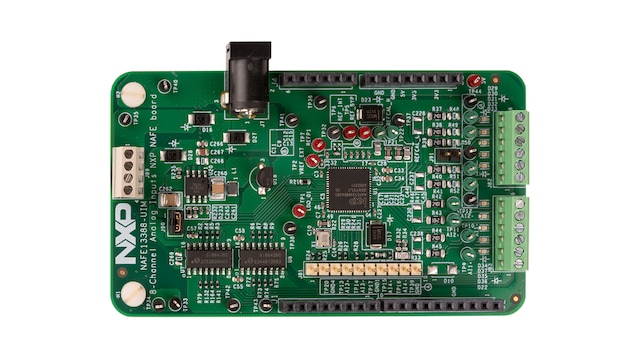

NAFE13388-UIM 8-Channel Universal Input AFE Arduino® Shield Board

NAFE13388-UIM 扩展板

滚动图片以放大

NAFE13388-UIM 8通道通用输入AFE Arduino Shield扩展板用于评估NAFExx388，后者是一款高度可配置的工业级多通道模拟输入模拟前端(AFE)。这款Arduino Shield扩展板展示了紧凑的硬件设计和通过通用open-CMSIS驱动程序包增强的软件可配置性。

它支持快速评估，并且与恩智浦带Arduino连接器的MCU板(MCX-N和LPC)即插即用兼容。用户可以快速执行电压、电流和温度测量(RTD和热电偶)，缩短最终应用程序的开发时间。

框图

NAFE13388-UIM

NAFE13388-UIM Block Diagram
获取框图PDF

支持的器件

模拟及混合信号

模拟前端

  • NAFEx3388: 高度可配置的8通道±25V通用输入模拟前端，带励磁源
  • NAFEx1388: 高度可配置的8通道±25V通用输入模拟前端

特性

主要特性

  • 8个可配置的HV输入：单端或差分电压，范围高达±25V
  • 用户校准后，室内FS精度为0.005%
  • –25⁰C至105⁰C时，FS精度为0.1%
  • 72ksps时的17位有效分辨率/30SPS时的24位有效分辨率
  • 快速的数据传输速率：7.5SPS至288ksps
  • 使用内置精确电压源进行端到端校准
  • 诊断系统，用于故障检测和预测
  • 强大的8kV HBM ESD和IEC61000-4-5 2kV电涌保护

板特性

  • 紧凑型设计
  • 大小：89mmx50mm
  • Arduino UNO连接器可连接任何恩智浦FRDM MCU平台
  • 兼容FRDM

增强型模拟传感

  • 8个软件可配置的模拟输入，用于测量电压、电流、RTD和热电偶
  • 用于冷端补偿的嵌入式RTD
  • 电流感测电阻由GPIO控制

高级模拟功能

  • 励磁电压和电流源
  • 支持出厂校准和用户校准
  • 先进的诊断和异常检测功能

即插即用

  • Open-CMSIS驱动程序包
  • NAFE GUI
  • 代码示例

购买选项

NAFE13388-UIM-Image

点击展开

NAFE13388-UIM
正常供应

NAFE13388-UIM 8-Channel Universal Input AFE Arduino® Shield Board.

  • 扩展板: Yes
$49.00 USD
现货 :30

正常情况下 1-2个工作日内发货

加入购物车
从分销商处购买
