MCX A343/A344 MCU FRDM开发板

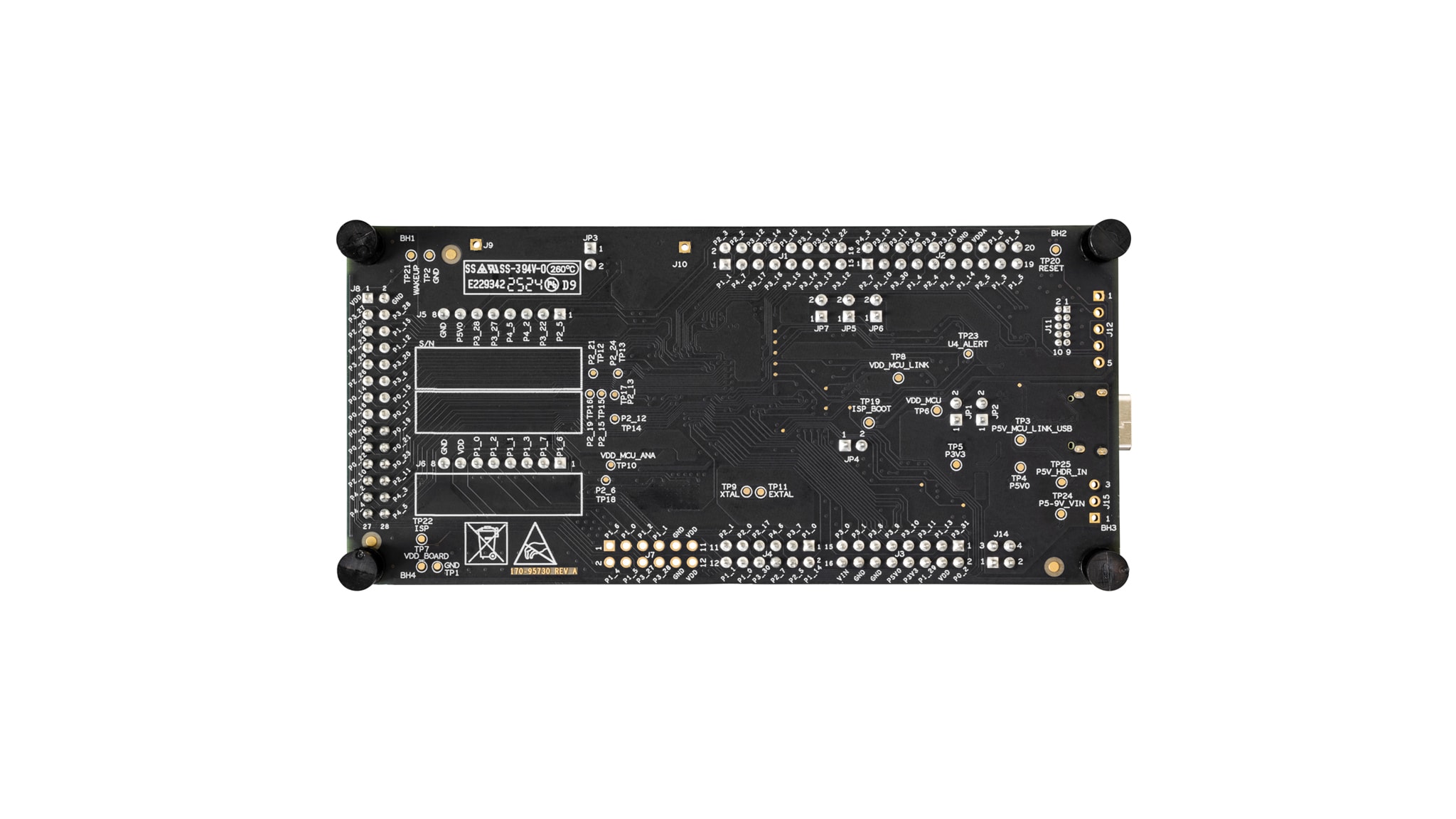

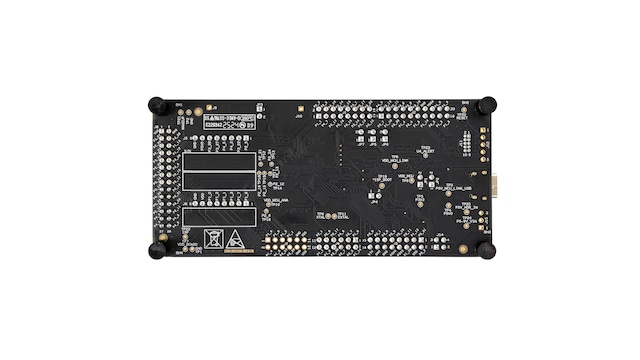

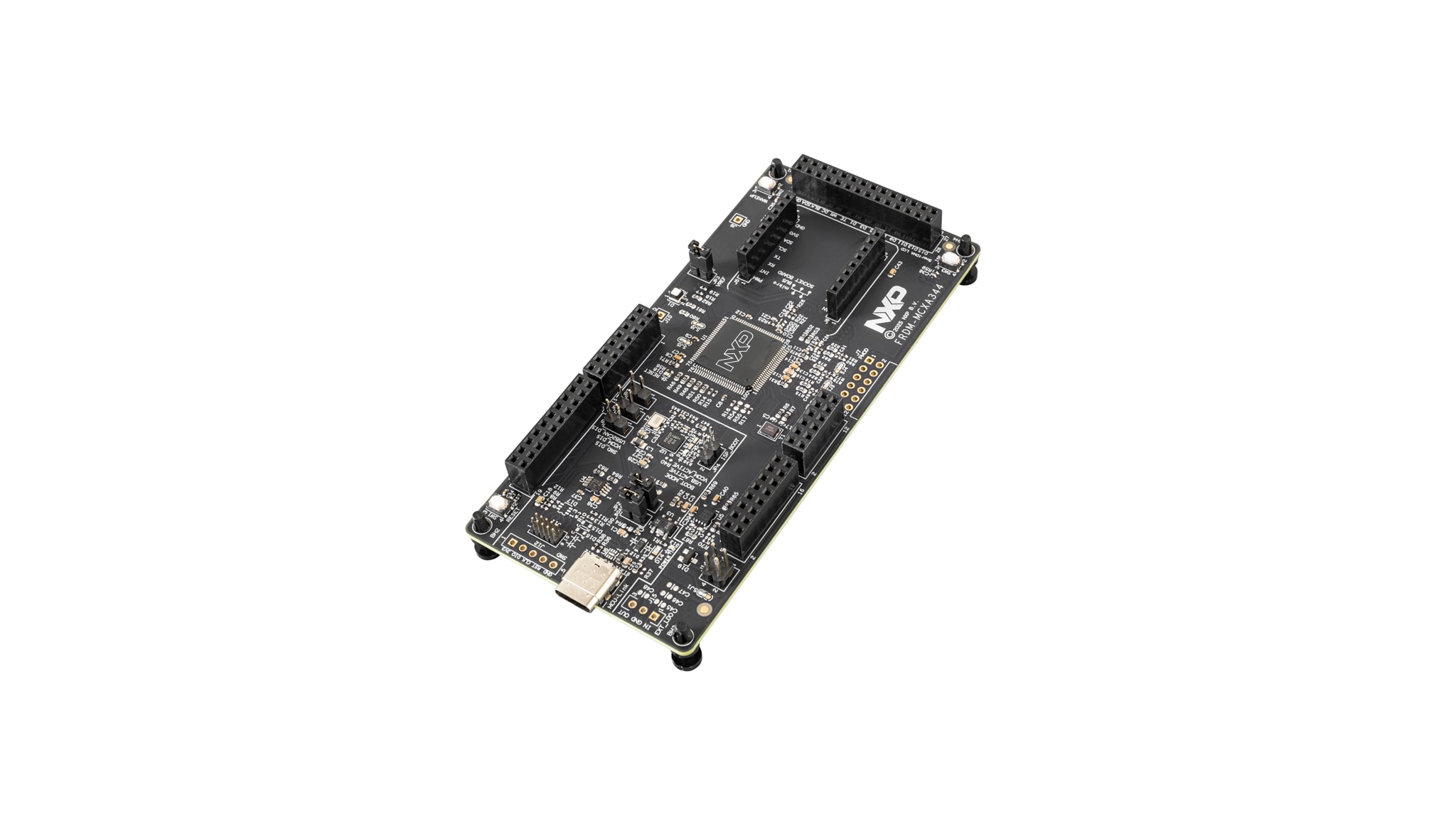

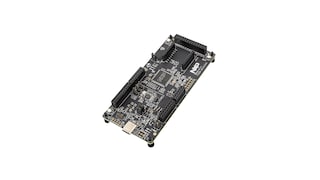

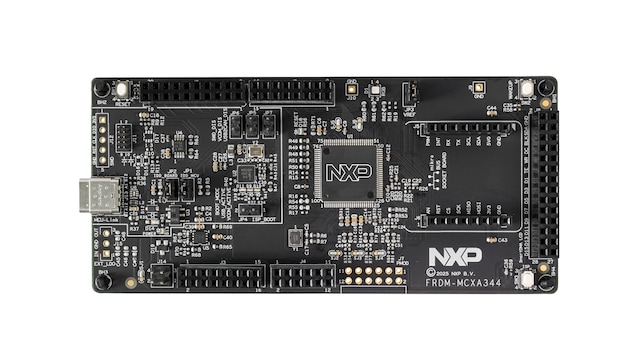

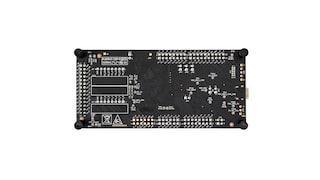

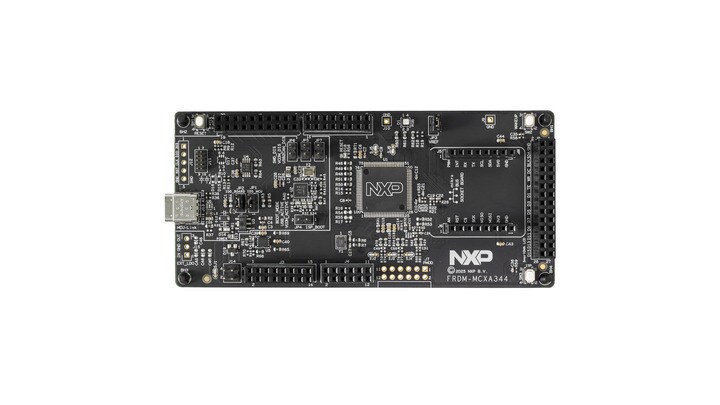

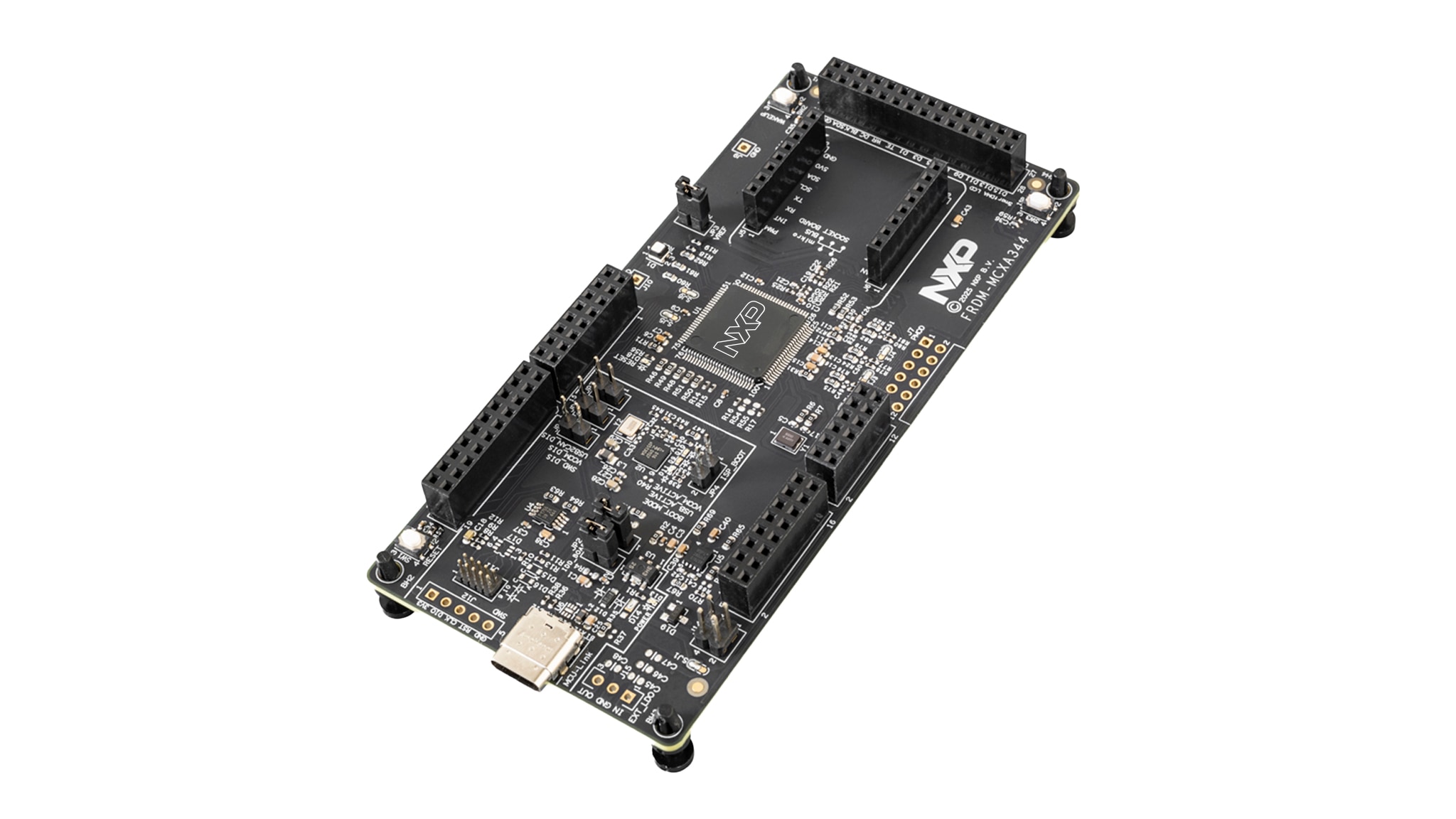

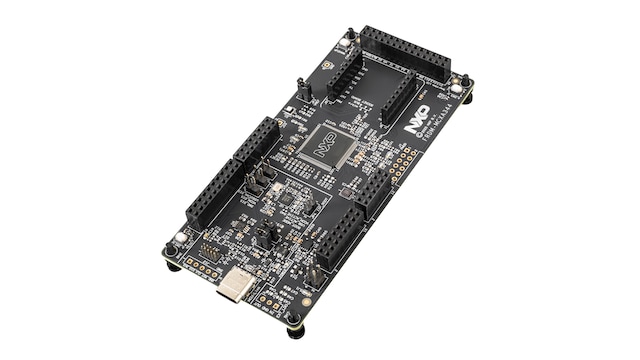

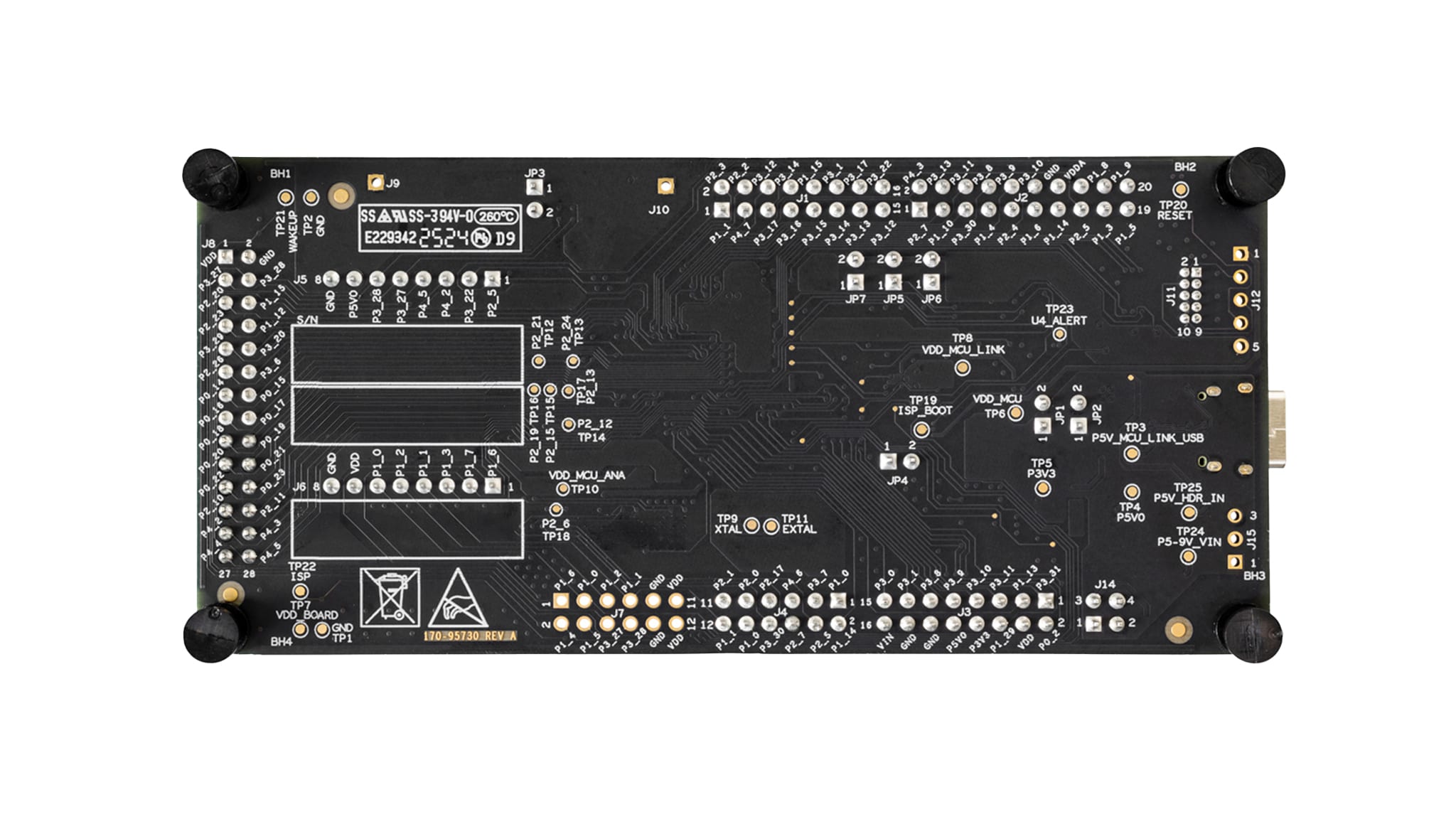

FRDM-MCXA344

滚动图片以放大

FRDM-MCXA344是一款紧凑且可扩展的开发板，可让您快速基于MCX A343和MCX A344 MCU开展原型设计。它们提供行业标准的接口，可轻松访问MCU的I/O，配备集成的开放标准串行接口、外部闪存和板载MCU-Link调试器。

通过MCUXpresso Developer Experience(MCUXpresso开发人员体验)提供其他工具，如面向附加板的扩展板中心和面向软件示例的应用代码中心。

框图

FRDM-MCXA344

FRDM-MCXA344 Block Diagram
获取框图PDF

支持的器件

处理器和微控制器

MCX A系列微控制器

  • MCX-A13X-A14X-A15X: MCX A14x/15x MCU搭载Arm® Cortex® M33内核，提供可扩展的设备选项、低功耗和智能外设
  • MCX-A34: MCX A34混合信号，针对电机控制和高性能模拟外设进行了优化

特性

微控制器

  • MCXA344 Arm® Cortex®-M33内核，运行频率高达180MHz
  • 256KB闪存，64KB RAM，带8KB ECC，支持MAU和SmartDMA、CAN-FD、LPUART、LPSPI、LPI2C、DMA及LDO

连接

  • HS USB-Type C连接器(板载MCU-Link调试器)
  • CAN/SPI/I²C/UART连接器(Arduino、PMOD/mikroBUS、DNP)
  • Wi-Fi连接器(Arduino、PMOD/mikroBUS、DNP)
  • LCD连接器(SmartDMA)

调试器

  • 带有CMSIS-DAP的板载MCU-Link调试器
  • JTAG/SWD连接器

扩展选项

  • Arduino®接头
  • FRDM接头
  • Pmod™ *DNP
  • mikroBUS™
  • SmartDMA/LCD接头

用户接口

  • RGB用户LED
  • 复位按钮
  • ISP按钮
  • 唤醒按钮
