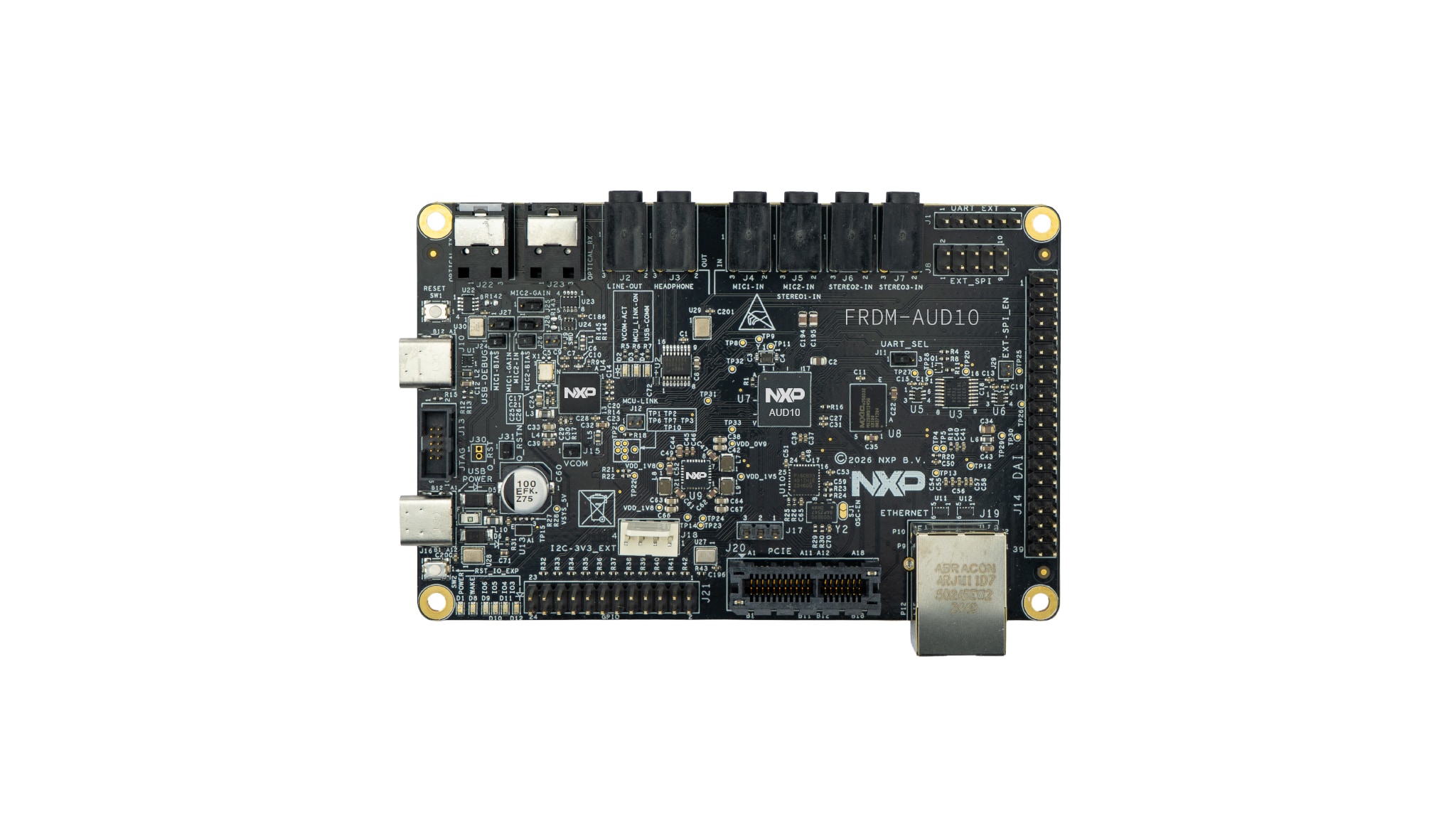

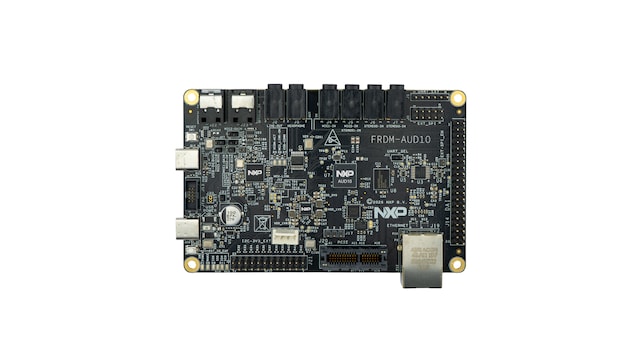

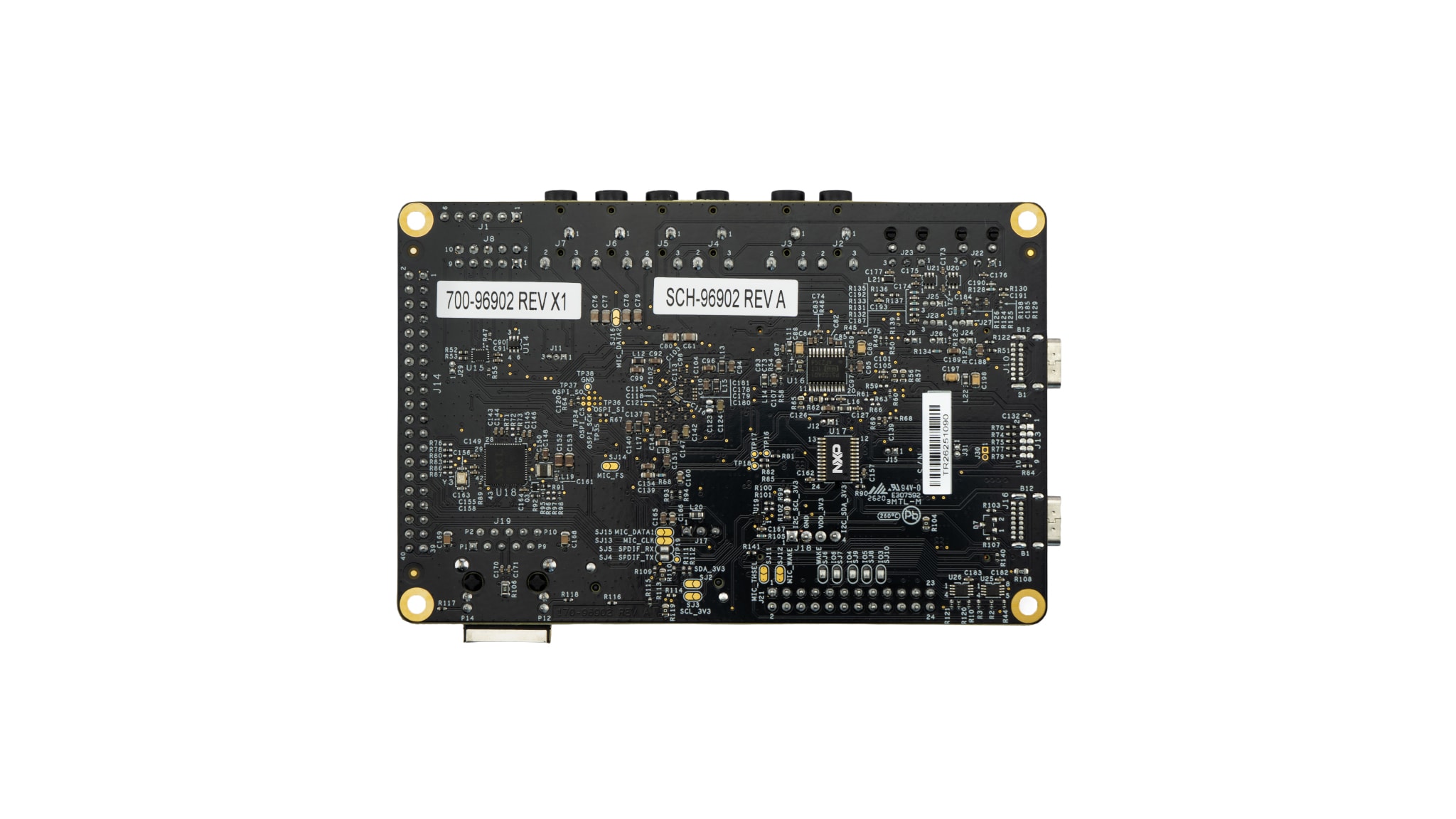

FRDM AUD10音频应用开发板
FRDM-AUD10是一款紧凑型、低成本音频快速原型制作平台，支持对实际音频工作流程进行评估，包括基于AI和ML的处理。内置MEMS麦克风和声源模数转换器(ADC)输入，以及用于耳机或扬声器的双路数模转换器(DAC)输出，支持使用实际信号而非模拟信号来评估音频质量、延迟和性能。
该板支持时分复用(TDM)和I²S等标准数字/音频接口，降低了从原型制作过渡到系统设计时的集成风险。借助Audio Weaver板级支持包(BSP)、Hi-Fi 5数字信号处理器(DSP)软件开发套件(SDK)以及附带的Xtensa Xplorer许可证，可加速开发进程。同时，USB-C电源和以太网连接简化了实验室搭建及与PC的连接。
产品详情
支持的器件
电源管理
5V PMIC解决方案
- PF51x3: 面向汽车应用的多通道(5通道)PMIC：3个LVBUCK和两个LDO，符合ASIL B安全等级
接口
通用I/O(GPIO)
- PCAL6416A: 低压转换16位I²C总线/SMBus I/O扩展器
汽车以太网PHY
- TJA1120: TJA1120，符合ASIL B标准的汽车以太网1000BASE-T1 PHY收发器
处理器和微控制器
LPC5500 Arm Cortex-M33
- LPC55S6x: 高效的基于Arm® Cortex®-M33的微控制器产品系列
媒体和音频
音频处理器
- SAF9100: 单芯片解决方案，可扩展音频DSP处理具有AI/ML能力
特性
处理
- 1个Arm Cortex-M7微控制器(MCU)，主频为500MHz，两个Hi-Fi 5数字信号处理器(DSP)，主频为600MHz
存储器
- 2级(L2)：5MB静态随机存取存储器(SRAM)
- 外部：64MB Flash存储器
接口
- 两路立体声DAC输出
- 6路ADC输入，包括两路带前置放大器的麦克风连接器输入，以及3路单端立体声线路输入
- 4个MEMS I²S麦克风
- RJ45千兆以太网
- 两个USB-C接口，用于供电和调试
- PCIe 5Gbps接口
- 40引脚数字I/O接头
- 24引脚通用输入/输出(GPIO)接头
尺寸
- 115mm×75mm，4层印刷电路板(PCB)
