NAFE33352-UIOM通用AIO AFE Arduino® Shield评估板

NAFE33352-UIOM
正常供应
扩展板

点击图片以展开

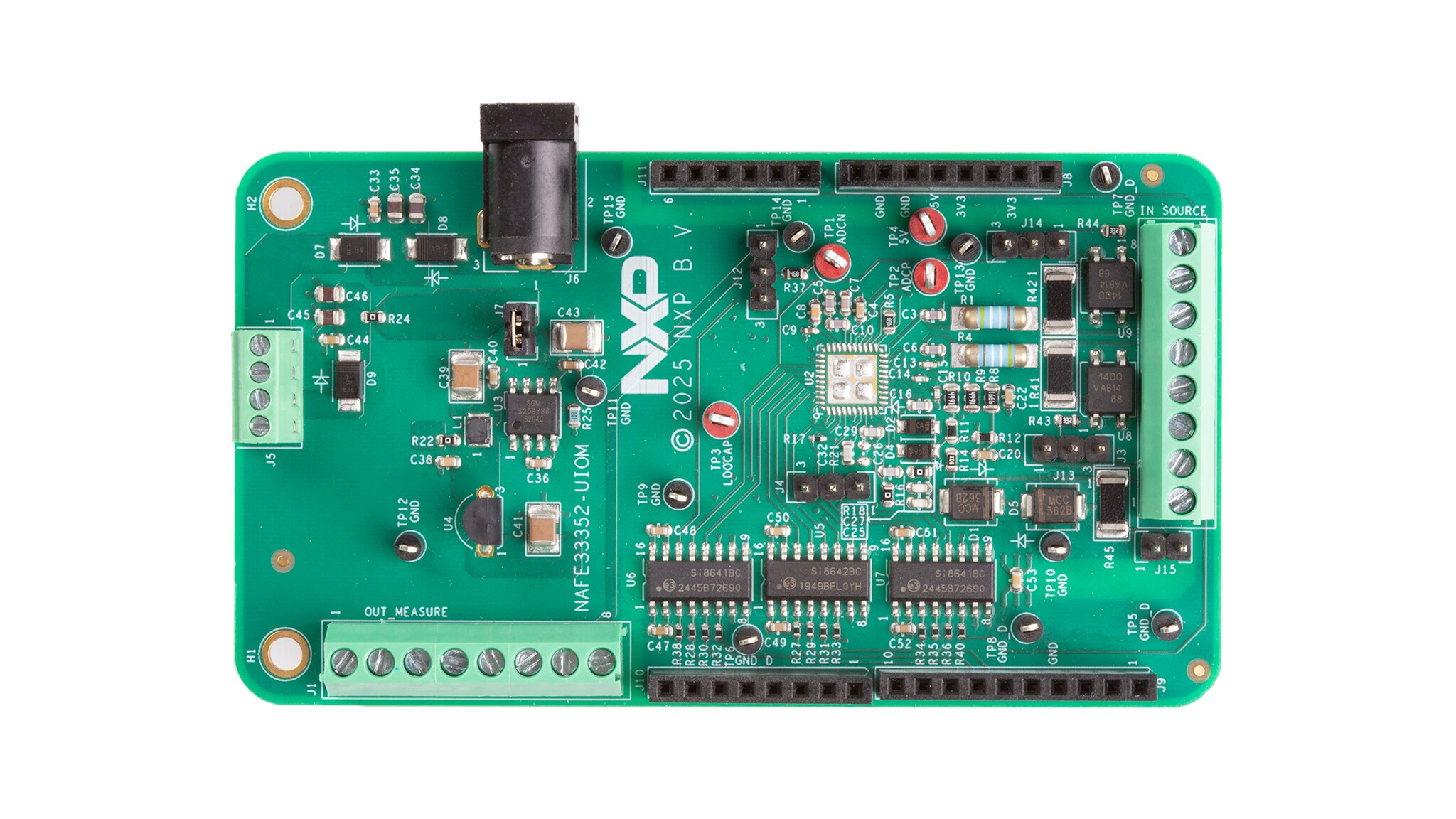

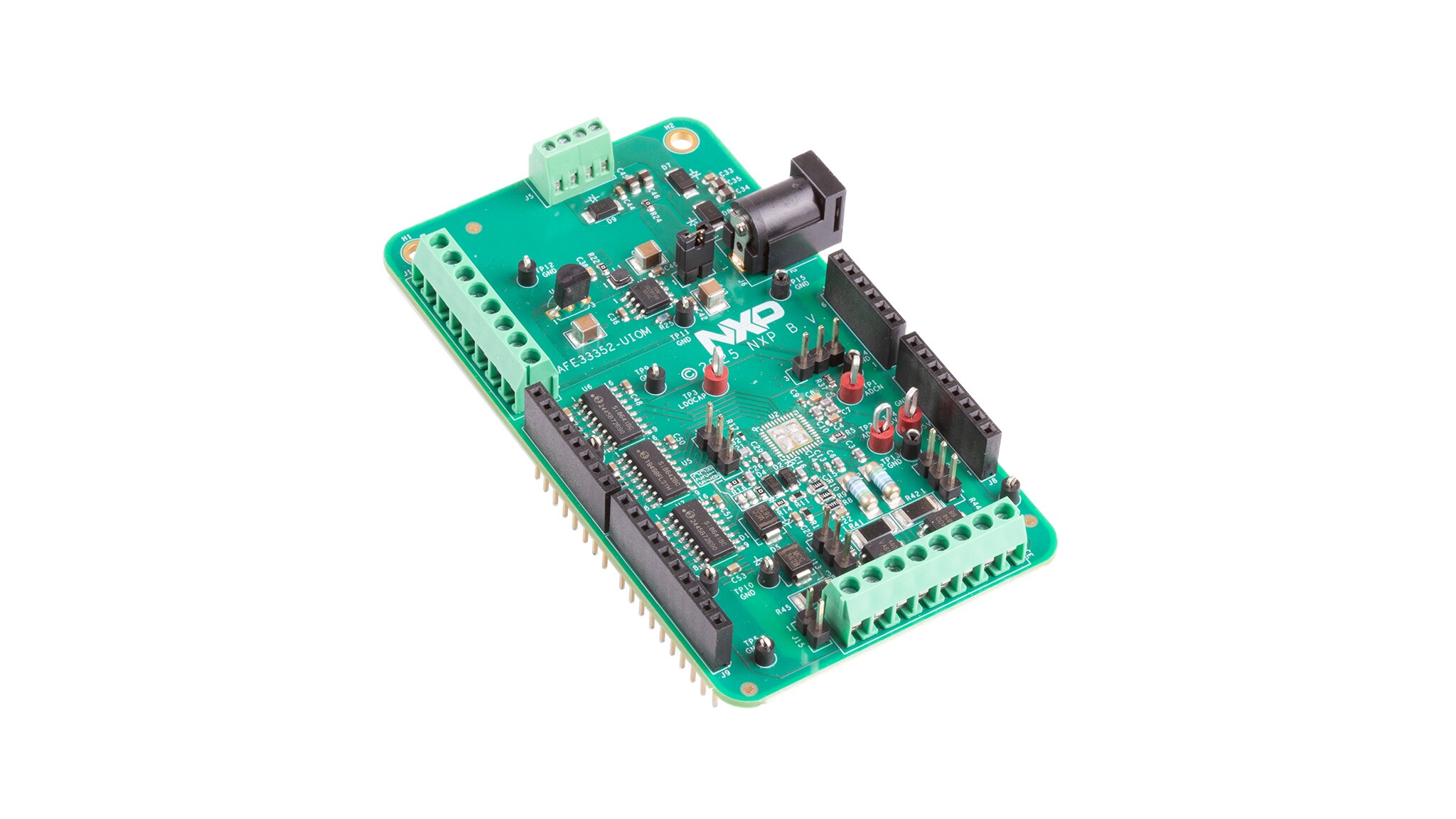

NAFE33352-UIOM通用AIO AFE Arduino扩展板易于测试，专为NAFE33352而设计。NAFE33352是一款高度可配置的工业级通用模拟输入/输出前端(AFE)。该Arduino扩展板采用通用open-CMSIS驱动包，可实现紧凑的硬件设计并增强软件可配置性。

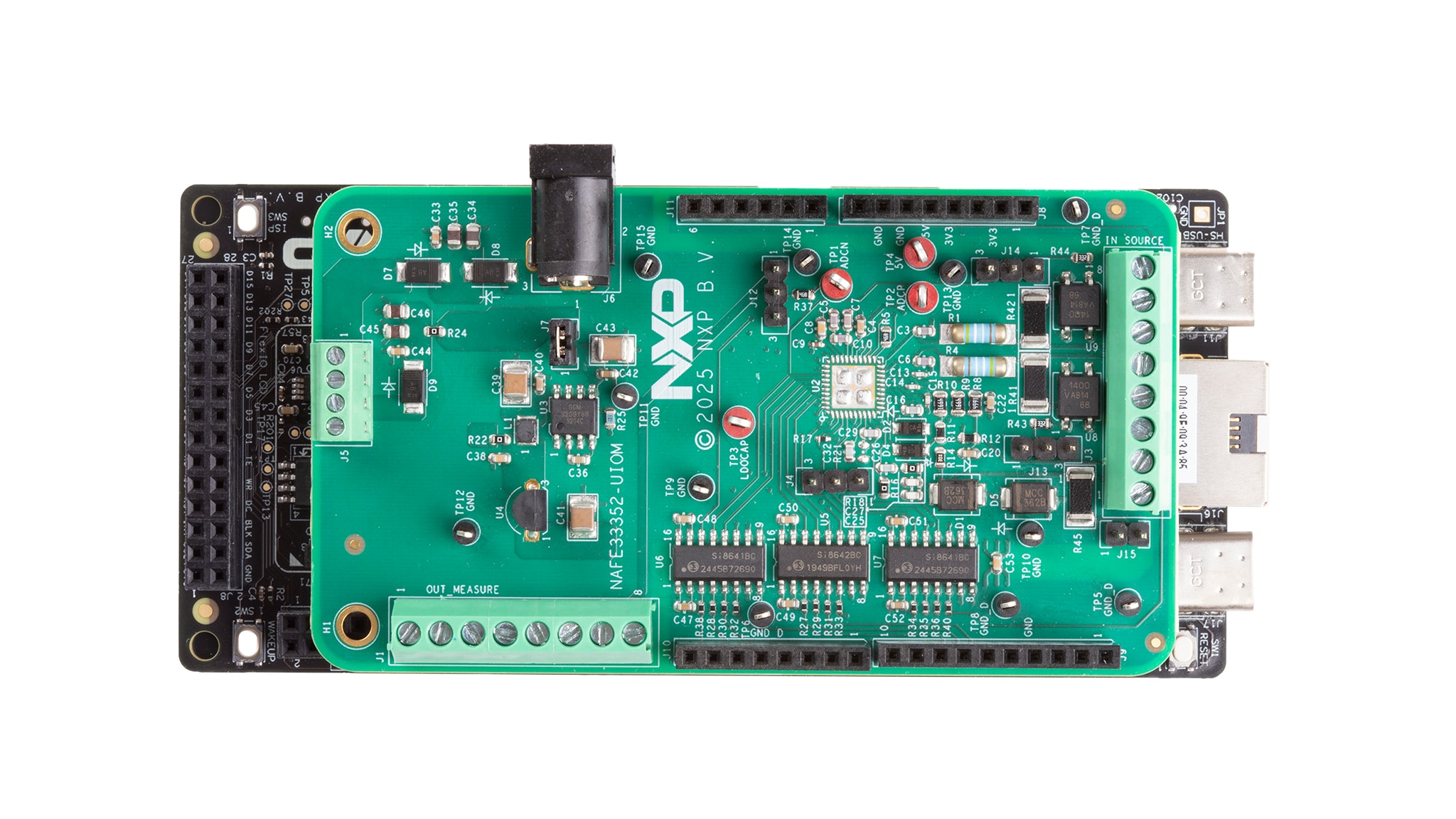

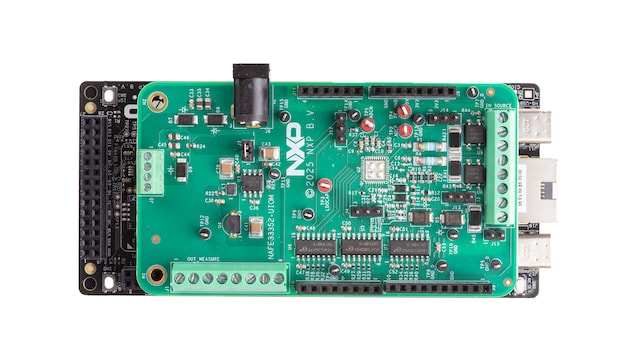

该扩展板支持快速评估，并与带有Arduino连接器的恩智浦MCU板(MCX-N和LPC)实现即插即用的兼容性。用户可快速生成模拟输出(电压/电流)，并执行电压、电流及温度测量(RTD和热电偶)，从而缩短最终应用的开发周期。

框图

NAFE33352-UIOM

NAFE33352-UIOM Block Diagram
获取框图PDF

支持的器件

模拟及混合信号

模拟前端

  • NAFEx3352: 软件可配置的输入/输出模拟前端系列

特性

主要特性

  • 软件可配置的模拟输入和输出
  • 两个通用输入通道
  • 数模转换器(DAC)：14/16/18位选项，低功耗模式下0-100ksps，高速模式下可达200ksps
  • 模数转换器(ADC)：16/24位选项，低功耗模式下7.5sps至288ksps，高速模式下可达576ksps
  • ±36V保护I/O(输出需要外部瞬态电压抑制器)
  • 输入和输出均具备短路保护

板亮点

  • 紧凑型设计：90mmX50mm，带有Arduino连接器
  • 温度范围：-40°C至125ºC
  • 易于使用的评估平台，带有图形用户界面(GUI)
  • 符合EMC标准且可直接使用的完整硬件设计

通道配置

  • 范围：±12.5V，±25mA，1mΩ-1MΩ I/O
  • 提供出厂校准和用户校准选项

精度

  • 室温条件下精度：±0.01%
  • 全温度范围内精度(经室温校准后)：±0.08%

购买选项

NAFE33352-UIOM-Image

点击展开

NAFE33352-UIOM
正常供应

NAFE33352-UIOM Universal AIO AFE Arduino® Shield Evaluation Board.

  • 扩展板: Yes
  • 外设: SPI
  • 连接器类型: Arduino UNO
  • 电源管理: 15 V Input Supply
$49.00 USD
现货 :95

正常情况下 1-2个工作日内发货

加入购物车
从分销商处购买
