UBX100 Sub-GHz射频收发器的分线板

OM-UBX100-001
正常供应
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

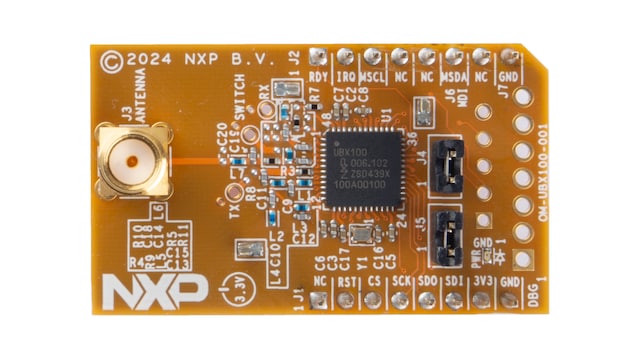

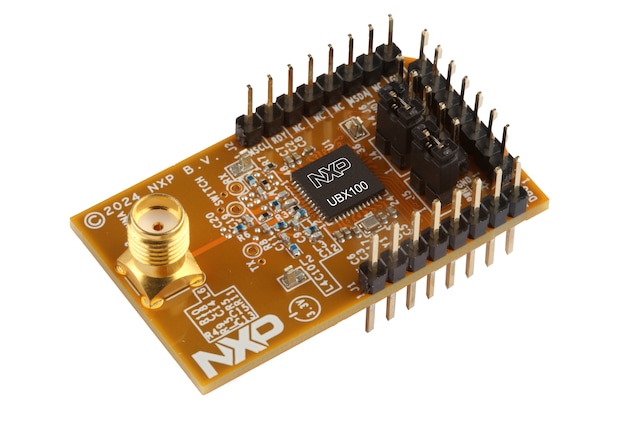

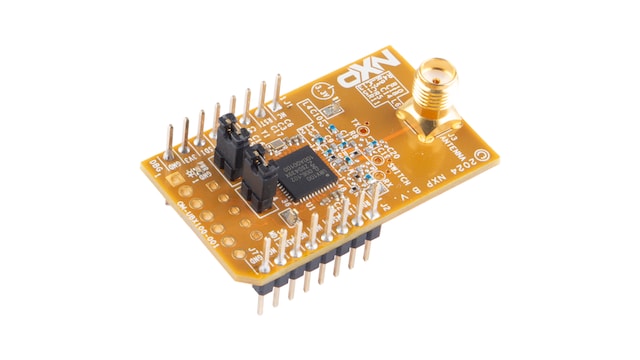

OM-UBX100-001是面向恩智浦UBX100 Sub-GHz收发器的开发平台。UBX100是一款高集成度的工业级单芯片Sub-GHz无线收发器，支持无线M-Bus等常用行业标准协议。其紧凑的外形尺寸展示了应用的基本硬件配置。此外，该平台兼容FRDM MCX MCU板，是FRDM生态系统的一部分。

框图

OM-UBX100-001

OM-UBX100 Block Diagram
获取框图PDF

支持的器件

无线连接

Sub-GHz ISM频段

  • UBX100: UBX100 Sub-GHz无线M-Bus解决方案

处理器和微控制器

MCX A系列微控制器

  • MCX-A13X-A14X-A15X: MCX A14x/15x MCU搭载Arm® Cortex® M33内核，提供可扩展的设备选项、低功耗和智能外设

MCX N系列微控制器

  • MCX-N94-N54-N53-N52-N24: MCX N94x/54x高度集成的多核MCU，具有片上加速器、智能外设和高级安全功能

特性

主要特性

  • 易于使用的UBX100评估板
  • 兼容FRDM MCX板，是FRDM生态系统的一部分。
  • MikroBUS附加格式
  • 集成式引导加载程序，用于固件更新

连接

  • SPI接口(6线)
  • 电流消耗接头
  • 专用GPIO的接头

射频

  • 宽带：868–928MHz
  • 功率：13.5–13dBm(传导)
  • 35mA TX、14mA RX、700nA深度睡眠
  • 符合ETSI和FCC辐射要求
  • SMA连接器(50Ω点)
  • 采用夹片和屏蔽罩系统的射频屏蔽设计，有效提升射频干扰(RFI)和电磁干扰(EMI)的抑制效果
