MCX W72无线MCU的FRDM开发板

FRDM-MCXW72 全新

滚动图片以放大

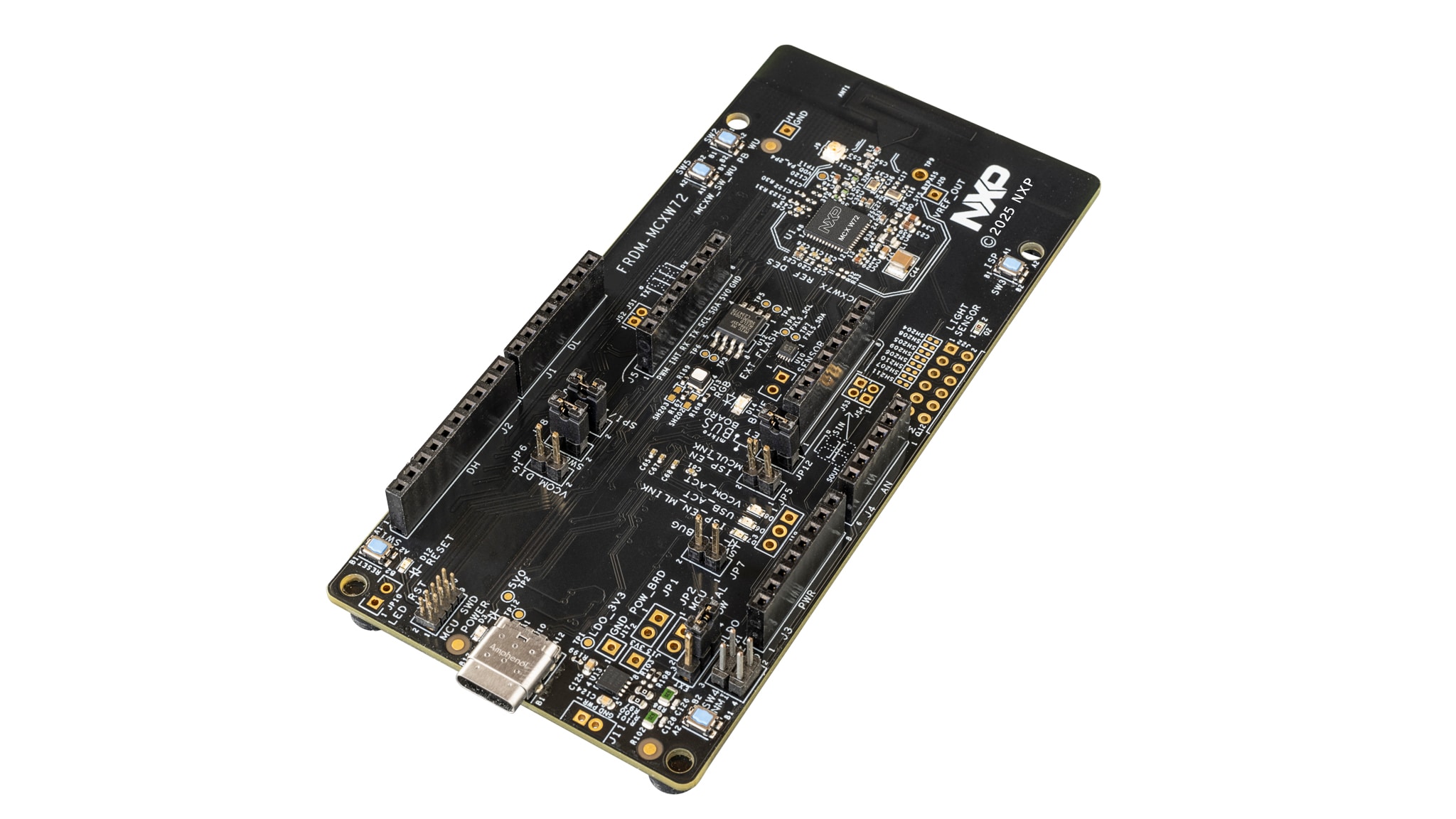

FRDM-MCXW72是一款紧凑且可扩展的开发板，可快速基于MCX W72无线MCU开展原型设计。它可以轻松地评估MCX W72对BLE、信道探测、Zigbee、Thread和Matter的多协议无线支持。该板包括一个板载MCU-Link调试器、便于访问MCU I/O的行业标准头、一个加速度传感器、一个光传感器和一个外接SPI闪存。通过恩智浦扩展板中心可获取多个附加板，应用代码中心提供可直接使用软件示例，所有资源均来自MCUXpresso Developer Experience。

产品详情

框图

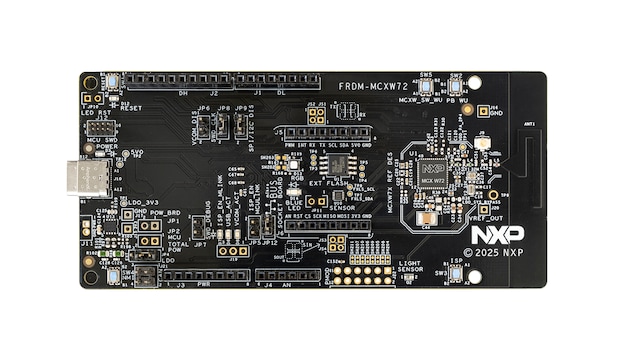

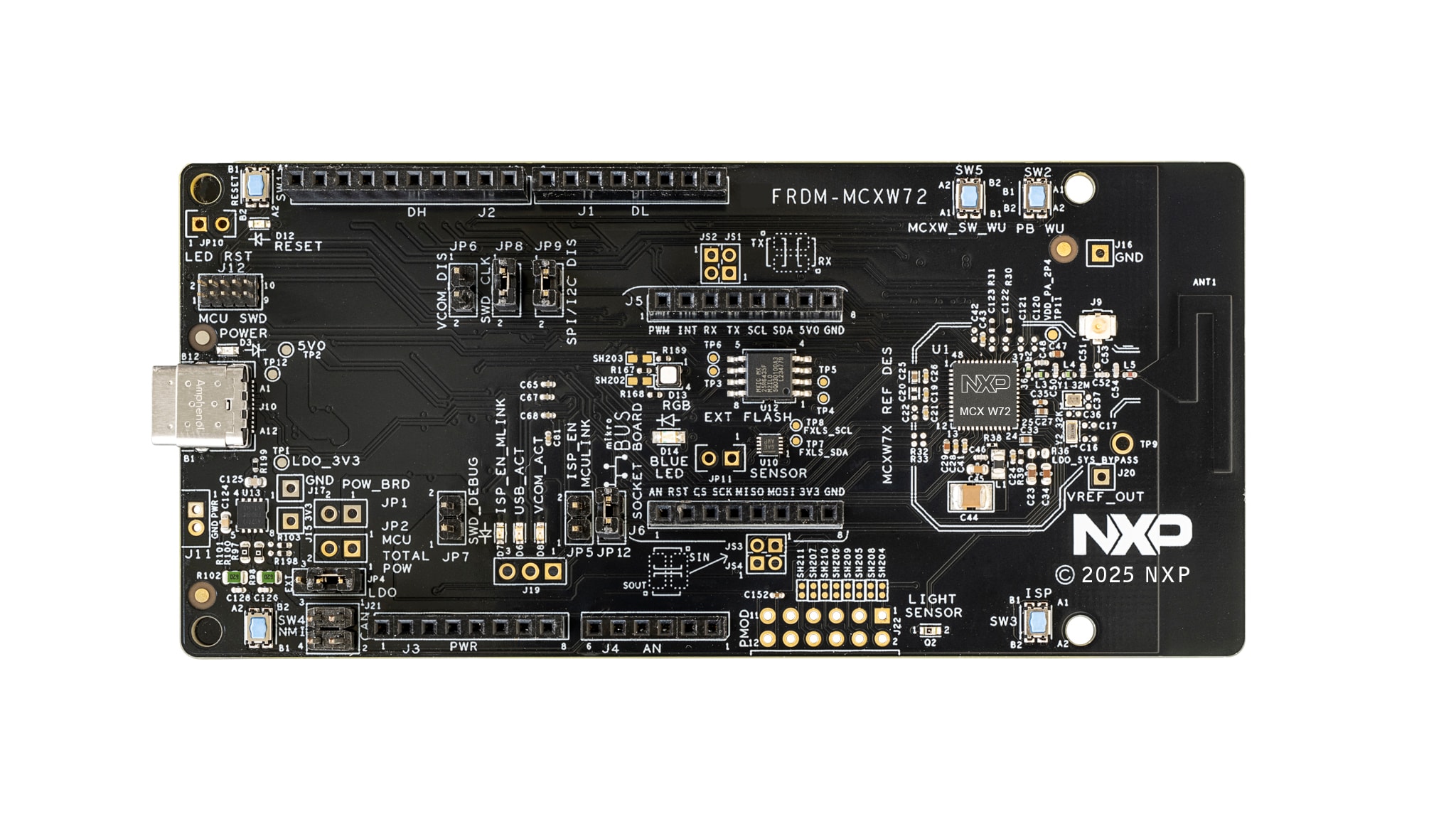

FRDM-MCXW72板

FRDM-MCXW72 Block Diagram

特性

微控制器

  • MCX W72 Arm™ Cortex™ -M33内核@96MHz
  • 最高2MB应用闪存
  • 512kB无线闪存

存储器扩展

  • MX25R6435FM2IL0 8 MB SPI闪存

连接

  • BLE、信道探测、Zigbee、Thread和Matter
  • 通过Arduino®、mikroBUS或Pmod™接头实现SPI/I²C/UART通信
  • CAN-FD收发器

调试

  • 带有CMSIS-DAP的板载MCU-Link调试器
  • JTAG/SWD连接器

传感器

  • FXLS8964AF三轴加速度传感器
  • ALS-PT19-315C/L177/TR8光传感器

扩展选项

  • Arduino®接头
  • mikroBUS™
  • Pmod™

用户接口

  • RGB用户LED
  • 复位
  • ISP
  • 唤醒按钮

购买选项

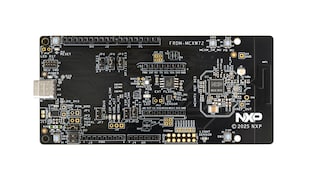

FRDM-MCXW72-Image

点击展开

FRDM-MCXW72
正常供应

FRDM Development Board for MCXW72 (2 MB Flash) Bluetooth Channel Sounding MCU.

  • 外设: UART, ADC, CAN, GPIO, I²C, SPI
  • 连接器类型: mikroBUS, Pmod, CAN, Arduino
  • 电源管理: DC/DC Buck mode
  • 处理: Arm Cortex-M33

文档

快速参考恩智浦 文档类别

筛选条件

6 文件

紧凑列表

应用笔记 (2)
用户手册 (1)
用户指南 (3)

设计资源

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

2 设计文件

软件

快速参考恩智浦 软件类型.

筛选条件

5 软件文件

注意: 推荐在电脑端下载软件，体验更佳。
