FRDM i.MX 8M Plus开发板

FRDM-IMX8MPLUS
正常供应

滚动图片以放大

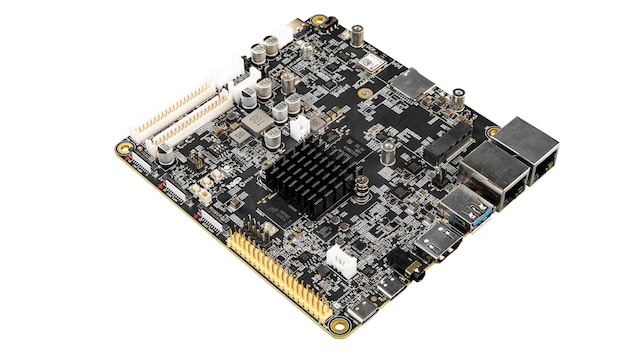

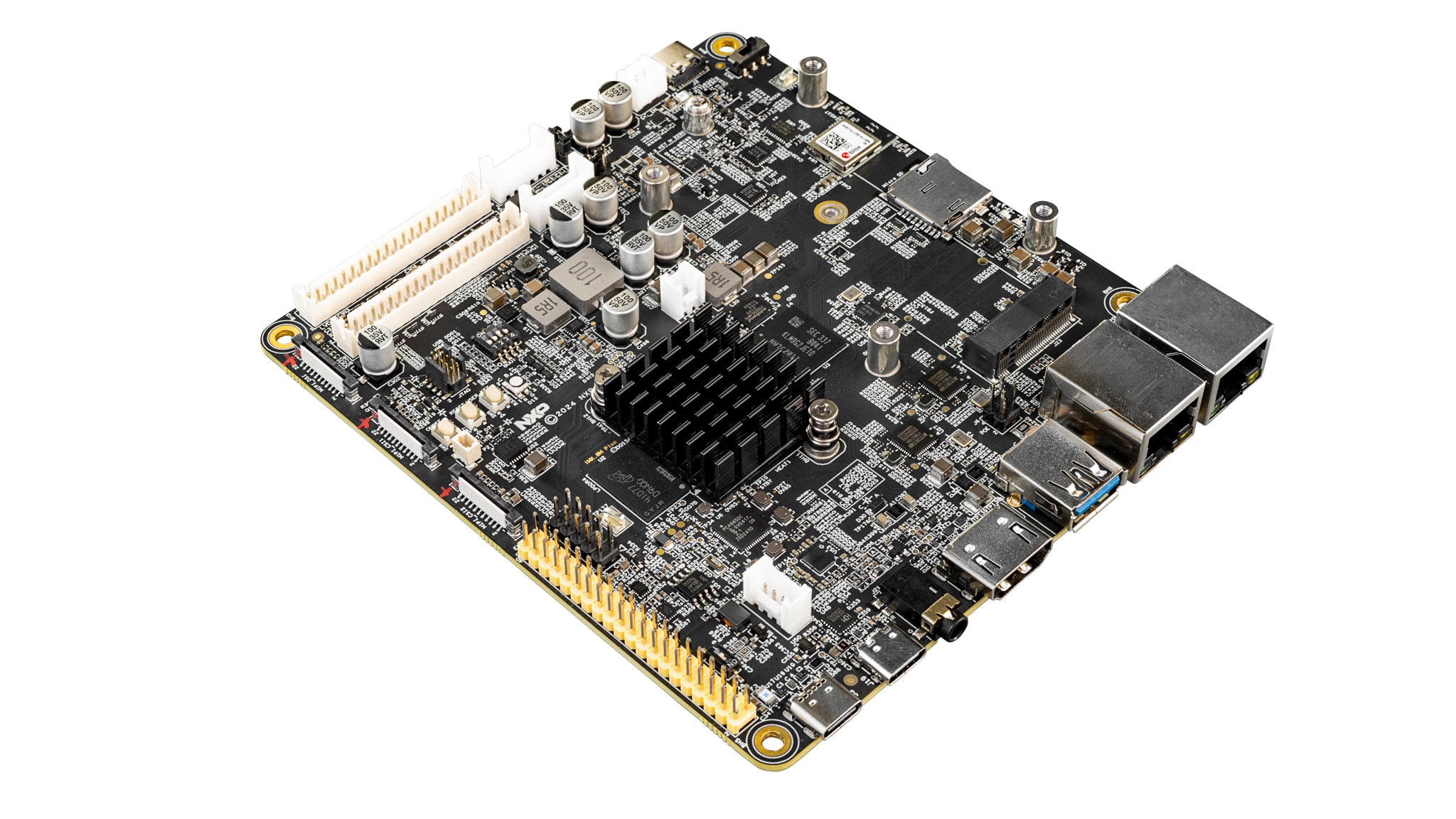

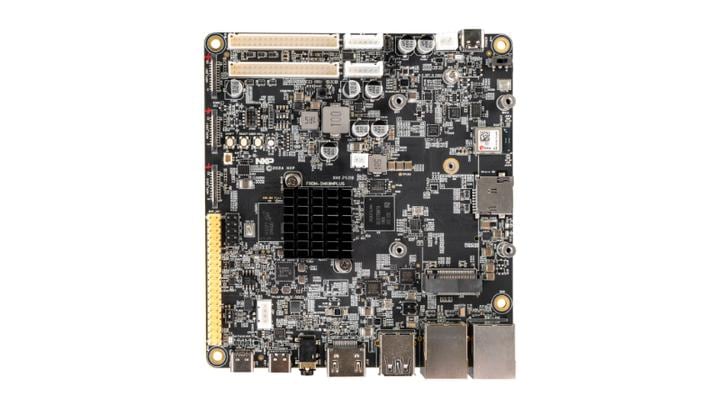

FRDM i.MX 8M Plus开发板是一款低成本紧凑型开发板，搭载i.MX 8M Plus应用处理器。该板配备板载IW612模块，集成了恩智浦的三频解决方案，支持Wi-Fi 6、Bluetooth 5.4和802.15.4，是开发现代工业和物联网应用的理想选择。该开发板包含低功耗双倍数据速率4(LPDDR4)内存、用于快速启动的嵌入式多媒体卡(eMMC)存储、电源管理集成电路(PMIC)以及扩展功能。

框图

FRDM i.MX 8M Plus开发板

FRDM-IMX8MPLUS-BD
获取框图PDF

支持的器件

模拟及混合信号

实时时钟

  • PCF2131: Nano-Power Highly Accurate RTC with Integrated Quartz Crystal

接口

3.3V/5V IO CAN收发器

通用I/O(GPIO)

  • PCAL6416A: 低压转换16位I²C总线/SMBus I/O扩展器

USB接口

处理器和微控制器

i.MX 8应用处理器

  • i.MX8MPLUS: i.MX 8M Plus – Arm® Cortex®-A53，机器学习，视觉，多媒体和工业物联网

电源管理

PMIC

  • PCA9450: i.MX 8M Mini/Nano/Plus的电源管理IC(PMIC)

无线连接

Wi-Fi® +蓝牙® + 802.15.4

  • IW612: 2.4/5GHz双频1x1 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.4 + 802.15.4三频解决方案

特性

处理器

  • i.MX 8M Plus Quad应用处理器
  • 4个Arm® Cortex-A53内核，主频高达1.8GHz
  • 1个Arm® Cortex-M7内核，主频高达800MHz
  • Cadence® Tensilica® HiFi4 DSP，频率高达800MHz
  • 神经处理单元

存储器​

  • 4GB LPDDR4
  • 32GB eMMC 5.1
  • 32MB四路串行外设接口(QSPI) NOR

显示器和摄像头接口

  • 1个MIPI-DSI接口(FPC 22引脚连接器)
  • 2个LVDS接口(40引脚接头)
  • 两个MIPI-CSI接口(FPC 22引脚连接器)
  • 1个HDMI 2.0a连接器，带eARC

无线​

  • u-blox MAYA-W276-00B三频Wi-Fi 6/Bluetooth 5.4/802.15.4模块；802.15.4无线模块支持Thread和Zigbee

音频​

  • 音频数模转换器(DAC)
  • 麦克风/耳机插孔

连接​

  • *DNP M.2插槽
  • 两个10/100/1000以太网端口(1个配备时间敏感网络(TSN))
  • USB 3.0 Type A
  • USB 3.0 Type C
  • PCIe M.2接口
  • 2x20扩展接口(EXPI)
  • I²C和CAN HDR

调试​

  • JTAG连接器
  • 通过USB Type C的UART

购买选项

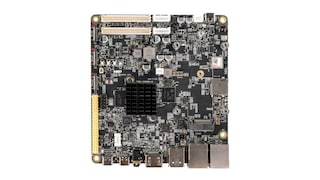

FRDM-IMX8MPLUS-Image

点击展开

FRDM-IMX8MPLUS
正常供应

FRDM i.MX 8M Plus Development Board.

    $110.00 USD
    现货 :34

    正常情况下 1-2个工作日内发货

    加入购物车
