FRDM i.MX 91开发板

FRDM-IMX91
正常供应

滚动图片以放大

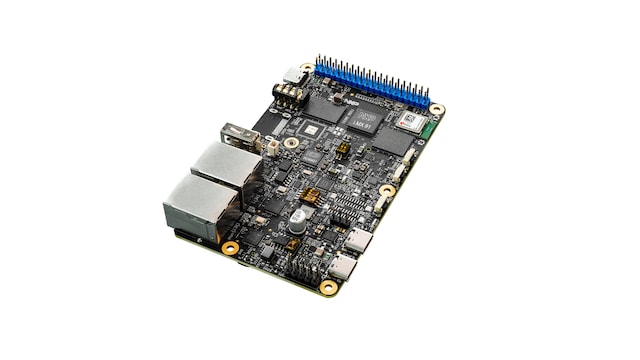

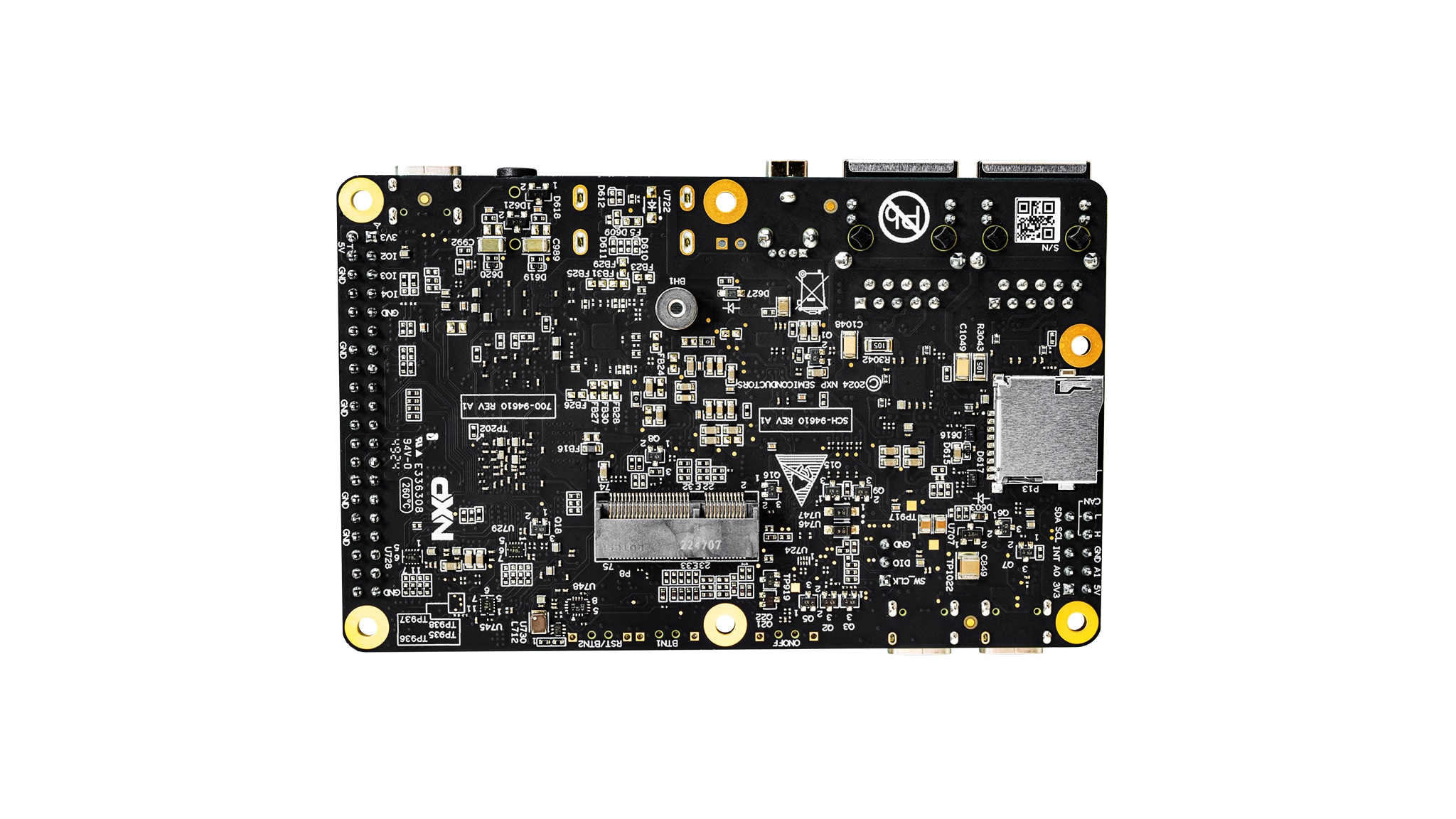

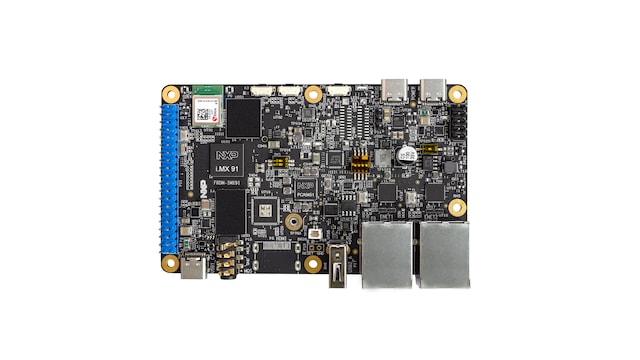

FRDM i.MX 91开发板是一款低成本、紧凑型开发板，采用i.MX 91应用处理器。该板配备板载IW610模块，集成了恩智浦的三频解决方案，支持Wi-Fi 6、BLE 5.4和802.15.4，适用于开发现代工业和物联网应用。该开发板包含LPDDR4、用于快速启动的eMMC存储、PMIC以及扩展功能。

FRDM i.MX 91开发板是一款入门级紧凑型开发板，采用i.MX 91应用处理器。

框图

FRDM i.MX 91开发板

FRDM-iMX91-BD
获取框图PDF

支持的器件

模拟及混合信号

实时时钟

  • PCF2131: Nano-Power Highly Accurate RTC with Integrated Quartz Crystal

无线连接

Wi-Fi® +蓝牙® + 802.15.4

  • IW610: 2.4/5GHz双频1x1 Wi-Fi® 6+BLE 5.4+802.15.4三频解决方案

接口

通用I/O(GPIO)

  • PCAL6524: Ultra-Low-Voltage Translating 24-Bit Fm+ I²C-Bus/SMBus I/O Expander
  • PCAL6408A: 低压转换8位I²C总线/SMBus I/O扩展器

3.3V/5V IO CAN收发器

电源管理

PMIC

  • PCA9451A: 面向i.MX 93x应用处理器的PCA9451A电源管理IC

处理器和微控制器

i.MX 9处理器

  • i.MX91: i.MX 91系列安全高效，为成千上万的边缘应用提供了Linux®的基本功能。

特性

处理器

  • i.MX 91应用处理器
  • Cortex-A55@1.4G
  • EdgeLock®安全区域

存储器​

  • 1GB LPDDR4
  • 8GB eMMC5.1
  • MicroSD插槽
  • EEPROM

显示器和摄像头接口​

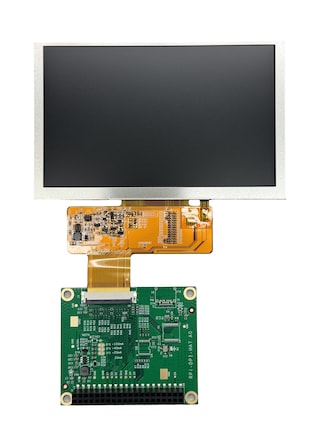

  • 并行RGB LCD接口(40引脚扩展接口)
  • 并行摄像头接口(40引脚扩展接口)

无线​

  • u-blox MAYA-W476-00B三频Wi-Fi 6/BLE 5.4/802.15.4模块
  • 双频段2.4GHz/5GHz Wi-Fi
  • 支持Thread和Zigbee的802.15.4无线单元
  • Matter over Wi-Fi和Thread

音频

  • 3.5mm耳机插孔，支持MQS

连接

  • USB2.0 Type-C连接器
  • USB2.0 type A连接器
  • 两个GbE RJ45
  • CAN(HDR)
  • 40引脚(2x20)
  • 扩展接口
  • I²C HDR
  • ADC HDR

调试

  • SWD连接器
  • 通过USB Type C的UART

工具和操作系统支持

  • Linux®
