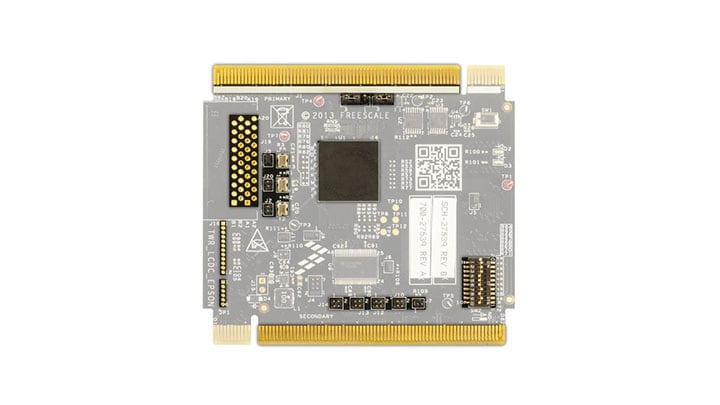

Epson显示控制器塔式系统模块

TWR-LCDC-EPSON
试生产

滚动图片以放大

恩智浦TWR-LCDC-EPSON Epson显示控制器模块可与RGB面板通信，专门与电路板上不带嵌入式LCD显示控制器的塔式系统MCU/MPU模块配合使用。只需将它组装在塔式系统和TWR-LCD-RGB图形显示模块中，您设计的应用便可带显示功能。TWR-LCDC-EPSON模块还可用于支持第二个屏幕。

如果您下载了一个评估版PEG软件，您还可以索要一个演示包和预先编译好的代码库，便于您设计开发图形用户界面(GUI)。

产品详情

支持的器件

处理器和微控制器

K6x以太网

  • K60_100: Kinetis® K60-100 MHz, 混合信号集成微控制器，基于Arm® Cortex®-M4内核

特征

微控制器

  • Epson S1D13513显示控制器

存储器

  • 板载SDRAM

数据连接

  • 通过并行外部存储器接口(EMI)与塔式系统控制器连接
  • 直接与TWR-LCD-RGB连接
  • 面向外接RGB或LVDS显示面板的可选接口
  • Selectable SPI and I2C pass-thru interfaces for LCD/touch configurations

支持

  • PEG支持驱动器

Tower System assemblies featuring the TWR-LCDC-EPSON include
